链轮式弹簧扭矩限制过载保护装置

　　在各类链传动输送线、包装机械进给机构、轻工自动化生产线的传动链路中，扭矩限制器是不可或缺的安全保护部件，这套带集成链轮的弹簧式扭矩限制结构，正是针对中小扭矩链传动场景开发的过载保护方案，区别于传统摩擦片式扭矩限制器的结构，该设计直接将传动链轮集成在限制器的从动端壳体上，省去了额外的链轮安装轴段与键连接结构，大幅缩短了传动链路的轴向安装尺寸，适配安装空间紧凑的设备布局。

　　从实际工况适配角度看，这类扭矩限制装置主要应对传动链路中突发的卡滞、过载冲击，当负载端扭矩超过预设的动作阈值时，链轮与输入轴之间会产生相对滑转，切断动力传递路径，避免过载扭矩传导至上游的电机、减速器等核心传动部件，造成齿轮打齿、轴系扭断、电机烧毁等不可逆的设备损坏，在日化产品灌装线的瓶体输送工位、食品包装线的分度进给工位、小型自动化装配线的链条输送段，这类结构的扭矩限制器应用十分广泛，相比钢珠式扭矩限制器，弹簧加载的摩擦式结构滑转过程更平缓，不会产生钢珠脱位的瞬时冲击，对传动链路的动态扰动更小，适合对传动平稳性有一定要求的连续运转工况。

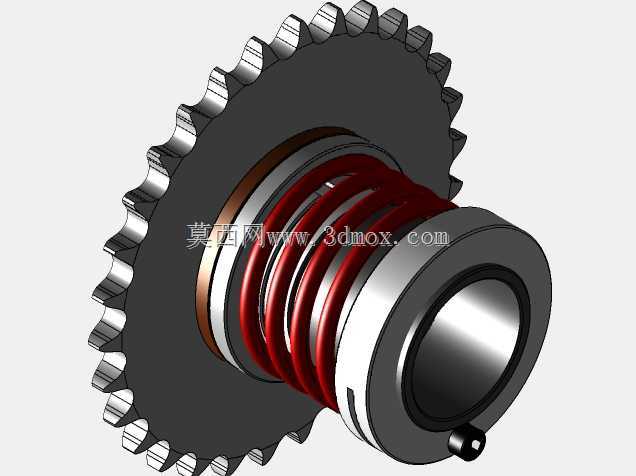

　　结构设计层面，该装置以中心轴套作为动力输入的安装基准，内孔预留键槽结构，可直接与上游动力输出轴通过平键实现周向固定，轴套外侧加工有定位轴肩，用于轴向定位叠装的摩擦副与弹簧组件；传动链轮采用与限制器壳体一体化的设计，链轮的齿形参数适配常规短节距精密滚子链，可直接与设备原有传动链条啮合，无需额外加装传动轮；扭矩加载部分采用圆柱螺旋压缩弹簧结构，通过调整端部的锁紧螺母的轴向位置，即可改变弹簧的预压缩量，从而调整摩擦副之间的正压力，实现扭矩动作阈值的线性调节，调整过程无需拆解整体结构，仅通过外露的调节结构即可完成参数校准，现场调试十分便捷。

　　摩擦副部分采用对偶摩擦片结构，分别与主动轴套、从动链轮壳体形成摩擦传动副，摩擦片的摩擦系数经过匹配设计，在滑转过程中不会产生过度的磨损与发热，可承受短时间内的连续滑转工况，避免短时间过载就造成摩擦片烧蚀失效；装置的轴向尺寸经过紧凑化设计，整体轴向长度远小于分体式链轮加扭矩限制器的组合结构，径向尺寸以链轮齿顶圆为最大边界，安装时仅需保证中心轴套与设备安装面的同轴度，链轮与配套链条的共面度即可完成装配，无需复杂的安装找正步骤；端部设置有防松定位结构，可避免设备运行过程中调节螺母出现松动，导致扭矩预设值发生漂移，保证长期运行过程中过载保护阈值的稳定性。

　　在实际选型适配过程中，需要先核算传动链路的额定工作扭矩，将限制器的滑转扭矩设置为额定工作扭矩的1.2-1.5倍，既保证正常传动过程中不会出现误滑转，又能在过载时及时动作；安装时需要注意轴套与动力轴的配合公差，建议采用H7/k6的过渡配合，避免间隙过大造成传动过程中的冲击，同时链轮端面与链条的共面度偏差需要控制在允许范围内，避免链条出现偏磨、爬齿等问题；日常维护过程中，仅需定期检查调节螺母的锁紧状态，观察摩擦片是否出现过度磨损，无需额外加注润滑脂，避免润滑脂沾染摩擦片表面造成摩擦系数下降，导致扭矩传递能力不足。

　　该结构的设计思路核心是在保证过载保护功能可靠的前提下，尽可能压缩传动组件的轴向占用空间，减少传动链路的连接节点，降低整体结构的故障点，相比传统的分体式传动结构，集成化的链轮设计减少了一组键连接与一组轴承支撑，既降低了制造成本，也减少了后期维护的工作量，在中小扭矩的链传动场景中，这类结构的适配性远高于通用型扭矩限制器，能够在不改动原有设备安装空间的前提下，直接替换原有固定链轮，为设备增加过载保护功能，尤其适合老旧设备的安全升级改造场景，无需对设备的机架、轴系进行大规模改动，即可完成过载保护功能的加装。
