带凸小贴压缩弹簧三维结构设计

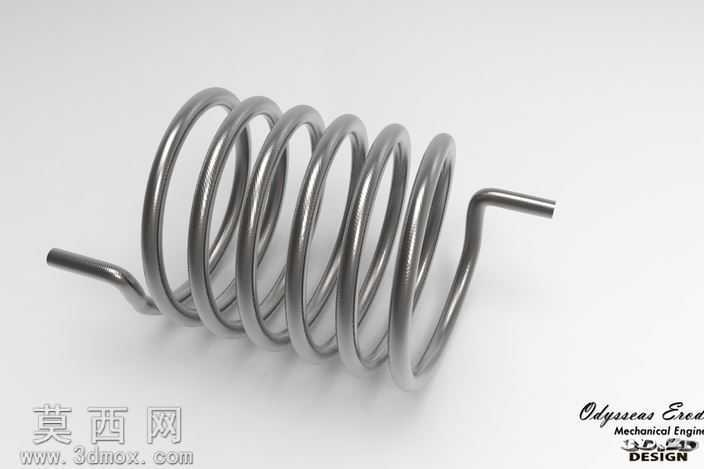

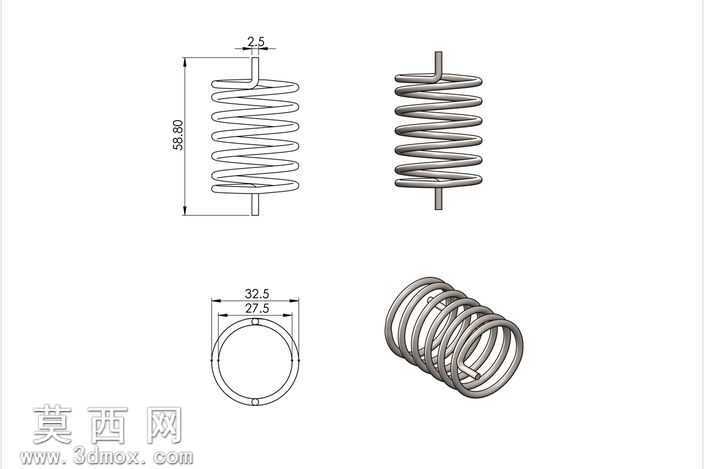

本次设计的带凸小贴压缩弹簧，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循给定的尺寸参数要求，先确定弹簧钢丝的直径为2.5毫米，以此作为螺旋扫描特征的基础截面尺寸。建模时首先绘制螺旋线路径，对应弹簧外部直径32.5毫米、内部直径27.5毫米的参数要求，精准控制螺旋线的中径尺寸，确保弹簧圈的内外径公差符合设计规范。自由高度设置为40.2毫米，同时针对两端的凸小贴结构，在螺旋线首尾端分别延伸出直段特征，直段的高度控制在58.8毫米区间内，保证两端凸小贴的伸出长度、弯折角度与设计需求完全匹配。建模过程中先后完成两次版本迭代，第一次尝试版本重点验证螺旋圈数与节距的匹配关系，确认有效圈数与总圈数的比例是否符合压缩弹簧的力学性能要求，第二次尝试版本则优化了两端凸小贴与弹簧主体的过渡结构，避免直角弯折带来的应力集中问题，同时调整螺旋扫描的截面朝向，保证钢丝表面的纹理走向均匀一致。材质设置上选用弹簧钢材质，渲染时赋予金属抛光质感，调整环境光与反射参数，还原金属弹簧表面的冷冽光泽与细微的加工纹理，清晰展现弹簧圈之间的均匀间隙、两端直段的同轴度，以及凸小贴与主体连接位置的顺滑过渡。整体结构设计兼顾了尺寸精度与结构合理性，所有特征均采用可参数化编辑的方式创建，后续可根据实际装配需求快速调整线径、外径、自由高度、凸贴长度等核心参数，适配不同的安装使用场景，模型的结构细节完整，能够直接用于后续的装配验证、力学仿真或者加工出图环节。
