小型葫芦柄一字螺丝刀三维结构设计

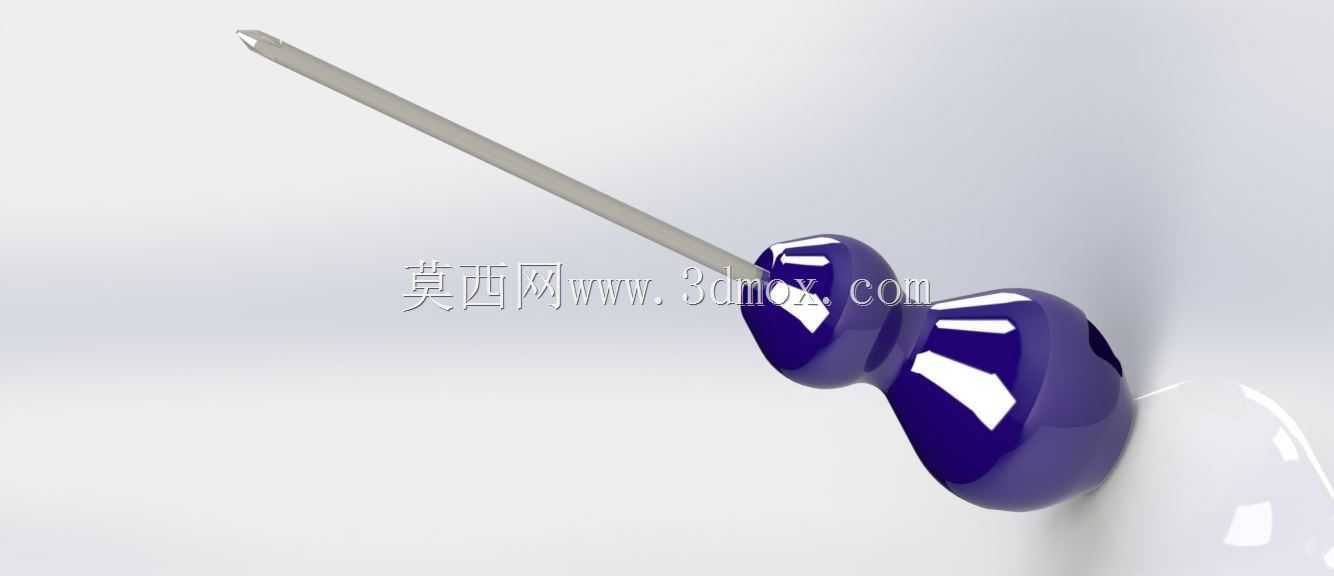

　　日常机械装配、电子设备维保场景里，这类小型一字螺丝刀的使用频率远高于多数专用工装，不管是机箱内部小规格螺钉的紧固调整，还是小型机械部件的拆装检修，都能看到这类工具的身影。从结构设计逻辑来看，这款螺丝刀采用了葫芦形双鼓式握柄，并非单纯为了外观辨识度，核心是匹配手部握持时的受力分布：靠近刀杆的第一处鼓形凸起刚好卡在食指与中指的指缝位置，尾部更大的鼓形结构贴合掌心肉垫，拧动时不需要刻意攥紧握柄就能传递足够扭矩，长时间操作也不容易出现手部打滑的情况，尤其是针对M2-M4规格的机螺钉、自攻螺钉作业时，握持稳定性比直柄螺丝刀提升不少。刀杆部分采用等直径圆形截面设计，材质匹配常规铬钒钢的力学性能参数，杆身长度控制在握柄长度的2.2倍左右，

　　这个比例是经过实际作业验证的：既可以深入深度30mm以内的沉孔、狭窄装配空间作业，又不会因为杆身过长导致拧动时出现杆体晃动、刀头滑脱的问题，刀头的一字刃口做了微倒角处理，不会因为刃口过于尖锐刮花螺钉槽口，也能避免刃口崩裂的情况，实际作业时刀头与螺钉槽的贴合面接触均匀，扭矩传递损耗控制在较低水平。从安装边界与适配场景来看，这款螺丝刀的整体外轮廓最大直径出现在握柄尾部，约35mm，总长度控制在150mm上下，属于便携型手动紧固工具，不需要额外的操作空间预留，哪怕是在设备内部管线密集的区域，也能灵活调整操作角度，不会和周边零部件产生干涉。很多刚入行的结构设计师容易忽略手动工具的结构细节，总觉得螺丝刀是结构简单的标准件，实际上握柄的弧度、

　　刀杆的长径比、刀头的角度公差，都会直接影响实际使用体验：如果握柄的鼓形位置偏移5mm，握持时的受力点就会落到指关节位置，连续作业十几分钟就会产生明显的压痛感；如果刀杆长度超出合理比例，拧动小扭矩螺钉时很容易因为杆身弹性形变导致刀头跳出螺钉槽，划伤工件表面。这款螺丝刀的握柄采用硬质光滑材质，表面没有做防滑纹设计，是针对洁净作业场景做的考量：电子车间、精密机械装配区域如果使用带防滑纹的握柄，纹路内容易积攒灰尘、金属碎屑，清理难度大，光滑表面只需要用无尘布擦拭就能完成清洁，不会对作业环境造成污染，同时硬质材质的握柄不会因为长期受力产生形变，尺寸稳定性更好，长期使用也不会出现握柄和刀杆连接松动的问题。刀杆与握柄的连接位置做了埋入式设计，

　　刀杆尾部延伸至握柄第二处鼓形结构的中心位置，而不是仅仅插入握柄端部，这样拧动时的扭矩可以均匀分散到整个握柄内部，不会出现连接位置应力集中导致握柄开裂的情况，哪怕施加超出常规作业的扭矩，也只会出现刀头变形的情况，不会直接从柄杆连接位置断裂。实际产线应用中，这类小型螺丝刀通常会配备在装配工位的工具挂板上，或者作为维修工具包的标配工具，适配的作业场景覆盖消费电子组装、小型仪器检修、家用五金拆装、模型制作等多个领域，不需要搭配额外的辅助配件就能独立完成紧固作业。设计这类手动工具的三维模型时，需要重点关注握柄的曲面连续性，两个鼓形结构之间的过渡曲面要做G2连续处理，不然实际注塑生产时会在过渡位置出现熔接痕，影响握柄的结构强度，同时刀杆与握柄的同轴度公差要控制在0.05mm以内，不然高速转动刀杆找正螺钉槽时会出现明显的摆差，影响操作精度。从人机工程角度验证的话，这款螺丝刀的握柄重心落在刀杆与握柄连接位置前方10mm处，刚好是手部握持时的重心平衡点，拿起工具时不会出现尾部坠手的情况，操作时手腕不需要额外施加平衡力，长时间作业的疲劳度更低。针对狭窄空间作业的需求，刀杆的圆形截面也比方形、六角形截面的刀杆更有优势，作业时可以根据空间角度任意调整握柄的转动方向，不会因为杆身的棱角卡到周边的零部件，哪怕是在缝隙宽度仅5mm的空间里，也能顺利将刀头对准螺钉槽完成操作。
