三叶片水平轴风力涡轮机结构设计方案

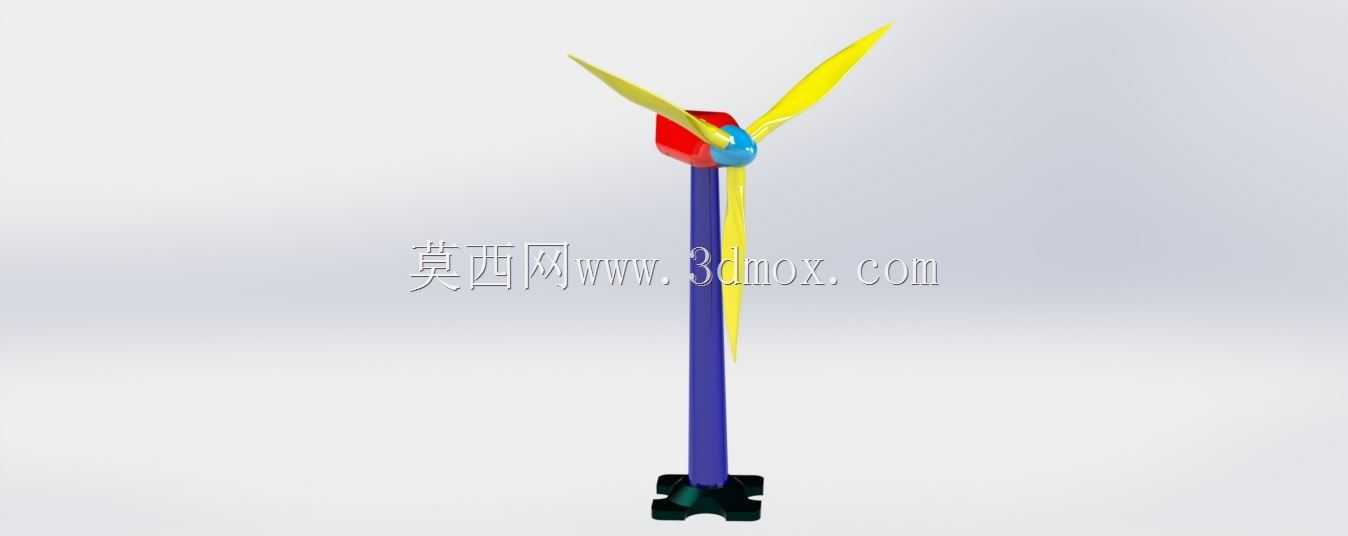

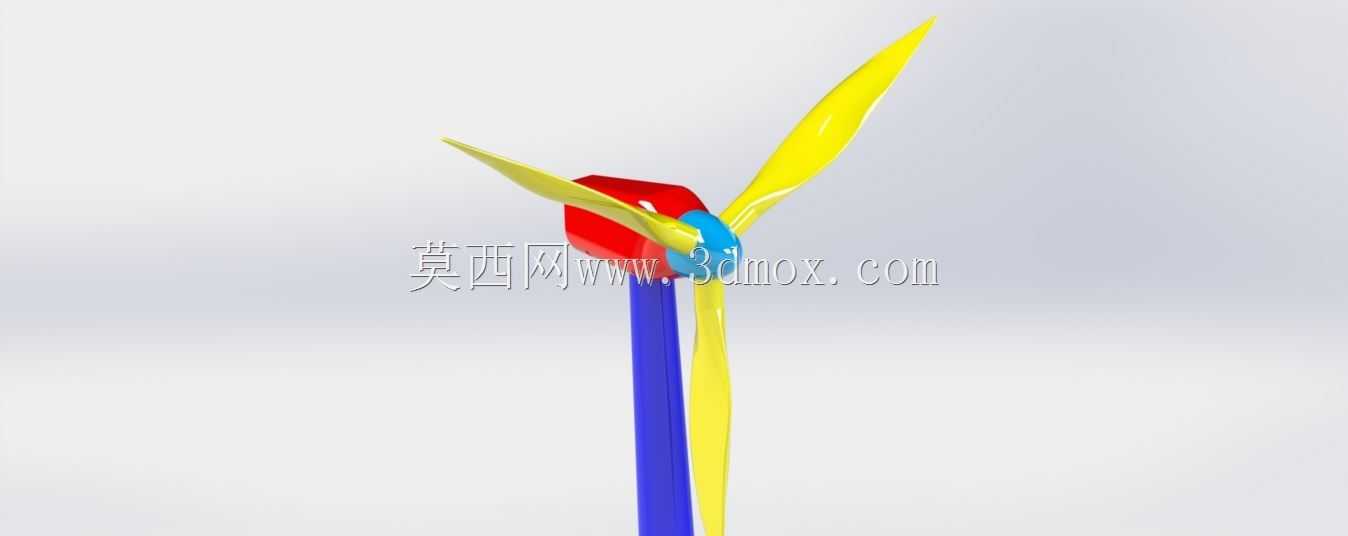

　　在陆上分散式供电、偏远离网区域补能、分布式新能源并网场景中，水平轴三叶片风力涡轮机是当前应用覆盖度最高的风能捕获转换设备，其核心作用是将流经叶轮扫掠面的空气动能转化为旋转机械能，再通过传动链驱动发电机完成电能输出，整套设备的结构匹配度直接决定风能利用效率与长期运行稳定性。从结构设计逻辑来看，这套方案采用上风向三叶片布局，首先考虑的是低风速区间的启动性能，叶片翼型沿展向做渐变扭转设计，叶根区域厚度更大以承担挥舞、摆振方向的交变载荷，叶尖区域做收尖修型降低叶尖涡带来的能量损耗，三个叶片沿轮毂周向120度均布，相比双叶片布局运行时的动平衡特性更优，转速波动更小，能有效降低塔筒顶部的交变冲击载荷。轮毂部分采用分瓣式组合结构，

　　叶片与轮毂的连接位置设置变距轴承安装位，可根据实时风速调整叶片桨距角，在额定风速以下保持最优攻角捕获风能，超过额定风速后通过增大桨距角限制风能捕获功率，避免过载损坏传动与发电部件，轮毂外部设置流线型导流罩，减少来流在轮毂正面的湍流扰动，降低迎风阻力。塔筒采用锥形单管结构设计，底部直径更大以提升与基础连接的抗弯截面模量，向上逐步收窄控制整体重量，塔筒高度的设定需要匹配安装区域的风切变指数，保证叶轮扫掠面处于风速更稳定的梯度风层，同时要避开周边障碍物的尾流影响区，塔筒内部预留传动链、电缆、爬梯的安装空间，顶部设置偏航轴承安装平台，可根据风向传感器信号调整机舱朝向，始终保持叶轮正对来流方向。在安装边界设计上，

　　叶轮扫掠直径需要根据额定功率匹配，单叶片长度与塔筒高度的比例控制在合理区间，避免叶片运行时与塔筒发生干涉，叶片最大变形量需要预留足够的安全间隙，基础部分的预埋螺栓分布圆直径要匹配塔筒底部法兰尺寸，根据场地地质条件核算基础承载能力，满足极端大风工况下的抗倾覆、抗滑移要求。整套结构的载荷传递路径清晰，叶片捕获的气动载荷通过轮毂传递到主轴，再经齿轮箱增速后传递给发电机，所有动载荷最终通过塔筒传递到地面基础，各连接节点的螺栓预紧力、配合公差都经过匹配校核，既满足运行时的同轴度要求，也能承受长期交变载荷下的疲劳强度要求。在实际运维层面，三叶片布局的检修维护难度更低，单叶片重量控制在吊装设备的额定起重范围内，后期更换部件时不需要动用超大型吊装设备，适配多数陆上风电场的运维条件，叶片表面的光滑度设计也能减少积灰、积冰对气动性能的影响，在低温高湿区域可配套叶片加热融冰模块，拓展设备的适用环境范围。
