小型手动心轴压力机结构设计

　　在机修车间、小型装配工位、五金维修铺这类零散小载荷压装作业场景里，大型液压压机不仅占地冗余，操作动线也完全适配不了单次小行程、频繁换工位的作业需求，这款手动心轴压力机就是针对这类场景做的轻量化结构设计。从实际作业覆盖范围来看，它能完成的工序远比常规认知里的轴承压装要广：过盈配合的小直径销钉压入、薄钣金件的冲点铆接、小尺寸弹簧的预压定位、微型衬套的压装到位、甚至小零件的校直调整，都能通过这套结构实现稳定施力，不需要外接气源、电源，完全靠手动操作就能完成作业，对没有动力配套的野外维修、临时装配点位适配性极强。

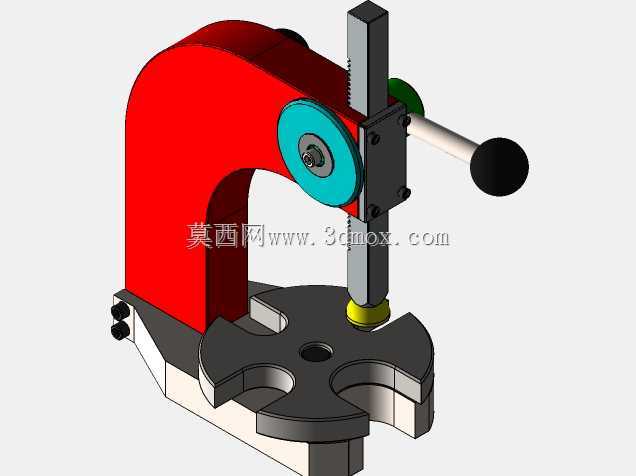

　　从结构设计逻辑来看，整机采用C型开式机架布局，这种布局的核心优势是操作开口大，工件装卸不需要从机架侧面穿入，只要从开口位置直接放到工作台面上即可，针对异形零件、带伸出结构的组件适配性远高于闭式框架结构。机架主体采用一体式弯板承力结构，受力路径从压头位置沿机架竖臂直接传导到底部工作台，没有多余的拼接传力环节，能避免多螺栓拼接带来的刚度间隙，保证压装过程中压头不会出现侧向偏移。压头的进给采用齿轮齿条传动结构，操作杆横向贯穿齿条滑块，两端配重力平衡手球，操作人员只需要转动操作杆，就能通过齿轮啮合带动齿条上下进给，相比杠杆式手压机，这种结构的进给行程更长，能适配不同高度的工件，同时进给过程是连续线性的，不会出现杠杆结构到行程末端力臂骤减的问题，压装力输出更平稳。

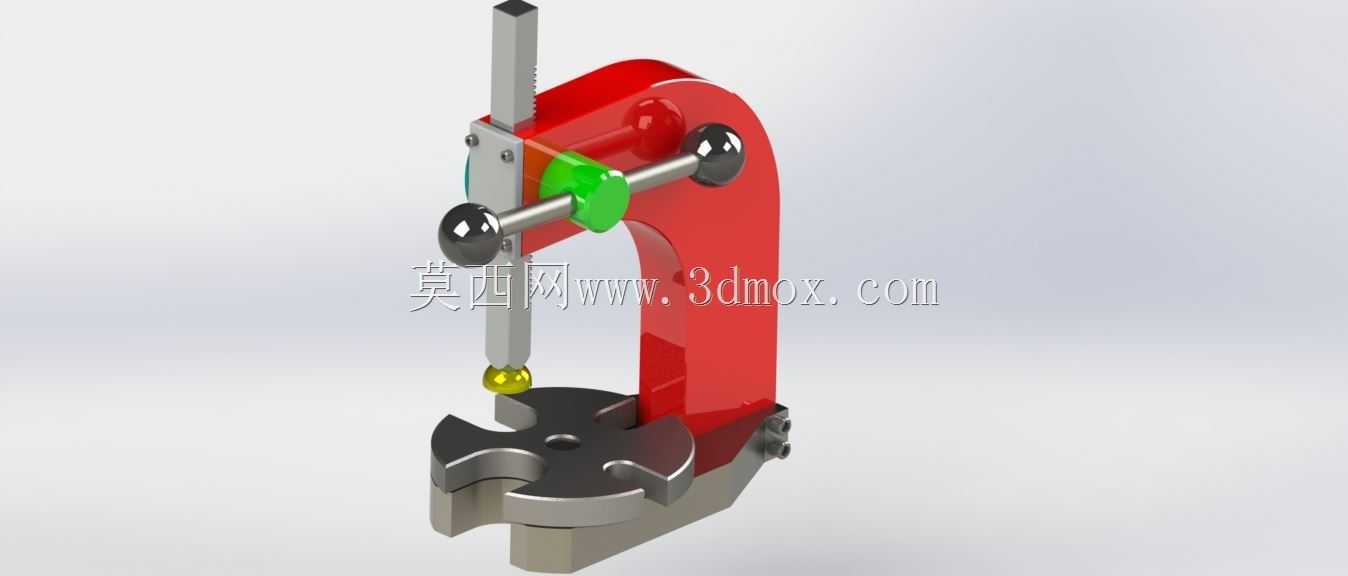

　　压头端部设计了可更换的压接端头，标配的球头形压头能自动适配工件表面的微小倾斜，避免硬接触压伤工件表面，如果有平压、冲孔、压铆的需求，只需要更换对应规格的端头即可，不需要改动主机结构。工作台面采用带定位缺口的圆盘式结构，不同缺口可以对应不同直径的工件定位，比如压装轴承时，可以把轴承外圈卡在对应尺寸的缺口上，让内圈对准压头，压装过程中工件不会滑移，不需要额外手扶定位，降低操作风险。操作杆上的绿色限位套可以根据作业需求调整位置，限制齿条的最大下行行程，针对固定工序的重复压装作业，调整好限位套位置后，每次压装的下压深度都能保持一致，不需要反复对位调整，能大幅提升批量小件的装配效率。

　　从安装边界和尺寸适配来看，整机底座的安装孔位按照常规台钳的安装间距设计，不需要做特殊的安装台面，只要是常规的钳工工作台，都可以直接通过螺栓把压机固定在台面上，底座的接触面积经过配重核算，即使不打固定螺栓，压装过程中整机也不会出现倾翻，适合需要频繁移动工位的场景。整机的喉深尺寸经过优化，能覆盖直径150mm以内的盘类零件压装需求，最大压装行程控制在80mm，刚好覆盖常规小型零件的压装行程需求，不会因为行程冗余增加整机的整体高度。齿条和齿轮的啮合位置设计了防尘挡片，能避免车间里的铁屑、灰尘进入啮合面，减少日常维护的频次，操作杆的转动位置配了自润滑铜套，长期使用也不会出现卡滞、晃动的问题。

　　在实际使用过程中，这类小型手动压机的施力上限完全能满足小过盈量配合的压装需求，针对过盈量在0.05mm以内的钢质零件压装，操作人员只需要正常施加在操作杆上的力就能完成压入，不需要额外加力杆辅助，同时因为是手动控制进给速度，压装过程中能清晰感知到工件压入的阻力变化，遇到对位偏差能立刻停止操作，避免压坏零件，这一点是气动、液压自动压机很难做到的——自动压机的进给速度固定，一旦工件对位歪斜，很容易直接把零件压废，而手动操作的反馈感能让操作人员随时调整压入节奏，针对小批量、多品种的装配作业来说，容错率要高很多。

　　结构细节上，机架的承力面做了加强筋过渡，在C型机架的折弯位置没有采用直角折弯，而是做了圆弧过渡处理，能避免应力集中导致的机架长期受力开裂，所有外露的金属棱边都做了倒角处理，操作过程中不会刮伤操作人员的手臂。压头和齿条的连接位置采用快拆结构，压头磨损后只需要拧下锁紧螺钉就能更换，不需要拆解整个齿条滑块组件，后期维护成本极低。工作台面和机架的连接采用定位销加螺栓的固定方式，保证工作台面和压头的垂直度，长期使用也不会出现台面倾斜导致压装力偏移的问题。
