透明壳体单级蜗轮蜗杆减速装置

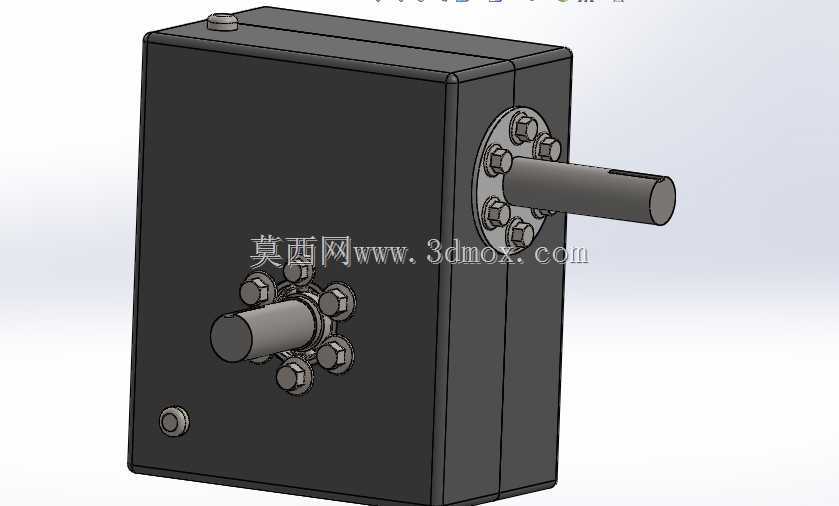

　　在轻工输送、小型自动化生产线、食品包装设备、小型起重辅机这类对安装空间有严格限制、需要大传动比低转速输出的场景里，单级蜗轮蜗杆减速结构一直是选型清单里的常客，这套结构的核心优势就在于单级就能实现10-60的大传动比，相比平行轴圆柱齿轮减速结构，同等传动比下整体体积能压缩40%以上，非常适合安装位局促、输入输出轴需要呈90度正交布置的设备布局。从结构设计逻辑来看，这套减速装置采用了方形封闭箱体作为承载基体，输入轴与蜗杆采用一体化加工结构，避免了分体装配带来的同轴度误差，蜗杆轴两端通过深沟球轴承支撑在箱体侧壁，轴承位外侧设置了法兰式端盖，既可以调整轴承游隙，也能实现箱体的密封，防止润滑油泄漏同时阻挡外界粉尘进入啮合腔。

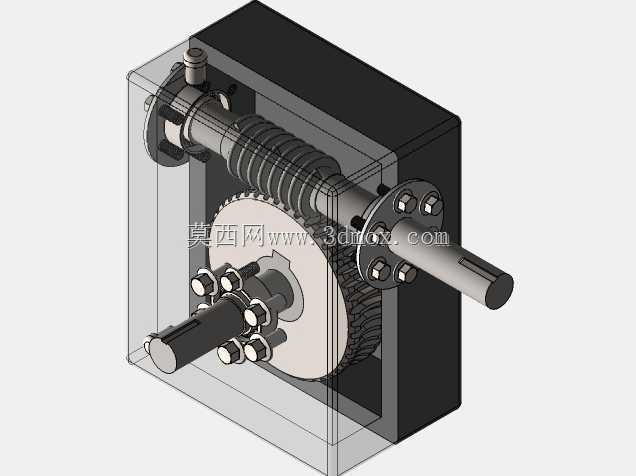

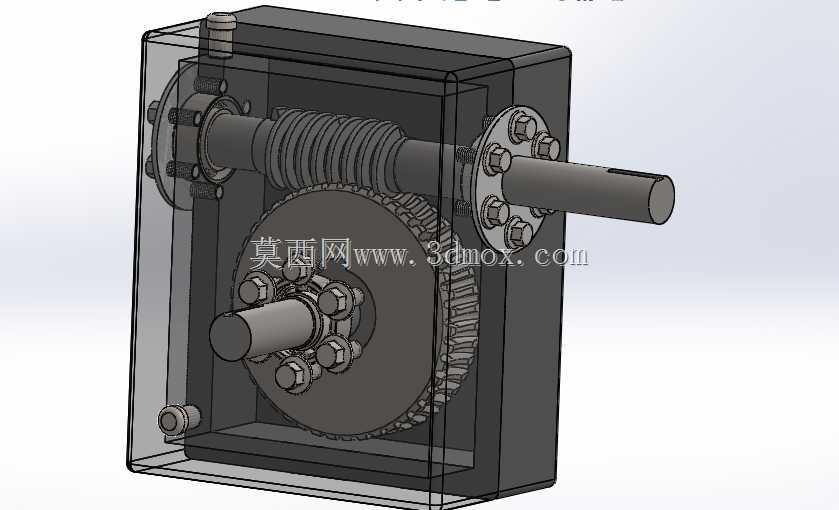

　　蜗轮部分采用齿圈与轮毂组合的结构，齿圈选用耐磨锡青铜材质，轮毂为45号钢加工，两者通过过盈配合加周向定位销连接，既保证了啮合面的耐磨性能，又控制了整体材料成本，蜗轮输出轴同样采用双轴承支撑，轴端伸出箱体的位置设置了密封毡圈，适配多粉尘的车间作业环境。设计过程中首先要确定的是安装边界尺寸，箱体的方形轮廓要适配设备安装面板的预留孔位，输入轴、输出轴的轴径、伸出长度、键槽尺寸要和配套的驱动电机、负载端连接法兰完全匹配，轴端的连接法兰采用螺栓圆周均布的固定方式，保证扭矩传递过程中不会出现松动偏摆。箱体采用透明可视化设计的初衷，是方便设备调试阶段直接观察蜗轮蜗杆的啮合状态、润滑油的油位高度，不需要拆开箱盖就能判断齿面磨损情况，对于教学演示、

　　设备展样场景也能更直观展示传动原理。啮合参数设计上，蜗杆选用单头右旋结构，对应的蜗轮齿数根据所需传动比匹配，齿侧间隙控制在0.02-0.05mm区间，既保证正反转切换时不会出现过大的回程误差，也避免间隙过小导致齿面润滑不足出现干磨。箱体内部的储油腔深度要保证蜗轮齿圈下部能浸入润滑油中，依靠蜗轮转动时带起的润滑油实现蜗杆、轴承位置的飞溅润滑，不需要额外设置强制润滑回路，简化了整体结构，降低了后期维护成本。实际选型应用时，要注意这类蜗轮蜗杆结构的输入转速不能超过1500rpm，否则齿面滑动速度过快会导致磨损加剧、传动效率骤降，同时因为结构本身具备反向自锁特性，即只能由蜗杆带动蜗轮转动，无法通过蜗轮反向驱动蜗杆，

　　在提升类设备上使用时可以省去额外的制动装置，避免负载下坠的风险。安装过程中要保证输入轴与驱动电机轴的同轴度误差不超过0.1mm，输出轴与负载连接时禁止采用刚性敲击的方式装配，避免轴承受到轴向冲击导致早期损坏，日常维护只需要定期更换箱体内的齿轮油，检查端盖密封件是否老化渗漏即可。这套结构的整体布局紧凑，没有多余的外置部件，所有连接螺栓都采用内六角圆柱头螺钉，外露表面平整，不会和周边设备的管线、结构件发生干涉，适配各类小型工业设备的动力传输需求。
