剪叉式液压升降作业平台结构设计

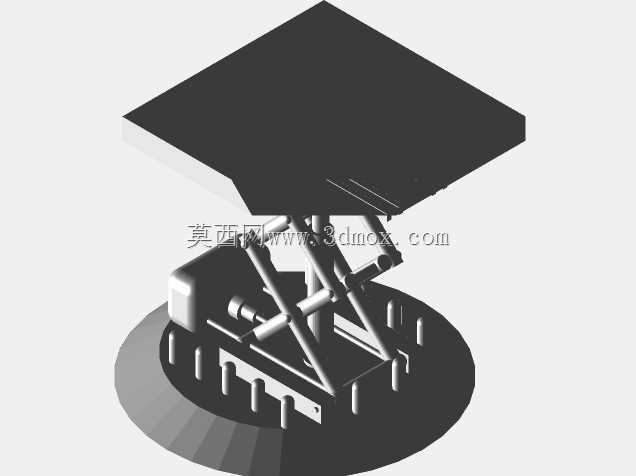

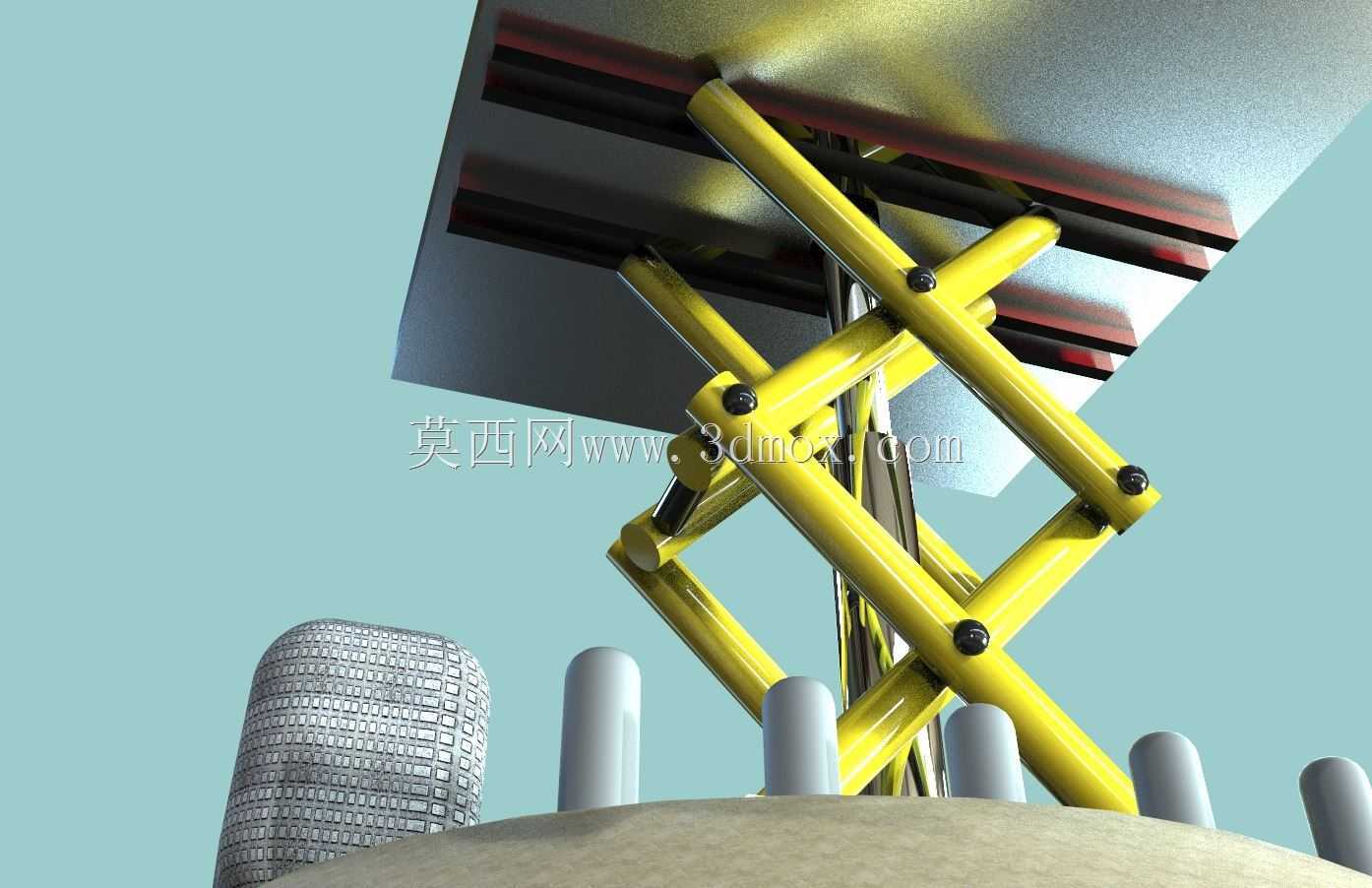

　　在厂房设备检修、仓储高位理货、小型施工场景的临时登高作业里，固定安装的高位作业台往往适配性不足，而剪叉式液压升降结构凭借折叠收纳后占地小、展开后作业覆盖范围灵活的特点，成为这类场景里常用的举升载体。这套剪叉液压升降结构的设计，首先围绕作业端的承载需求做受力核算，顶部平台采用平面整板结构，边缘预留了工装夹具、防护栏的安装孔位，作业时可根据需求加装周边防护，避免工具或人员意外滑落，平台下方的承力梁直接与最上层剪叉臂的铰接点连接，载荷通过铰接轴均匀传递到两组对称布置的剪叉臂上，避免单侧受力导致的结构变形。剪叉臂采用矩形截面型材加工，每处铰接点都配置了耐磨衬套，长期往复举升过程中可减少臂体铰接孔的磨损，延长结构维护周期，

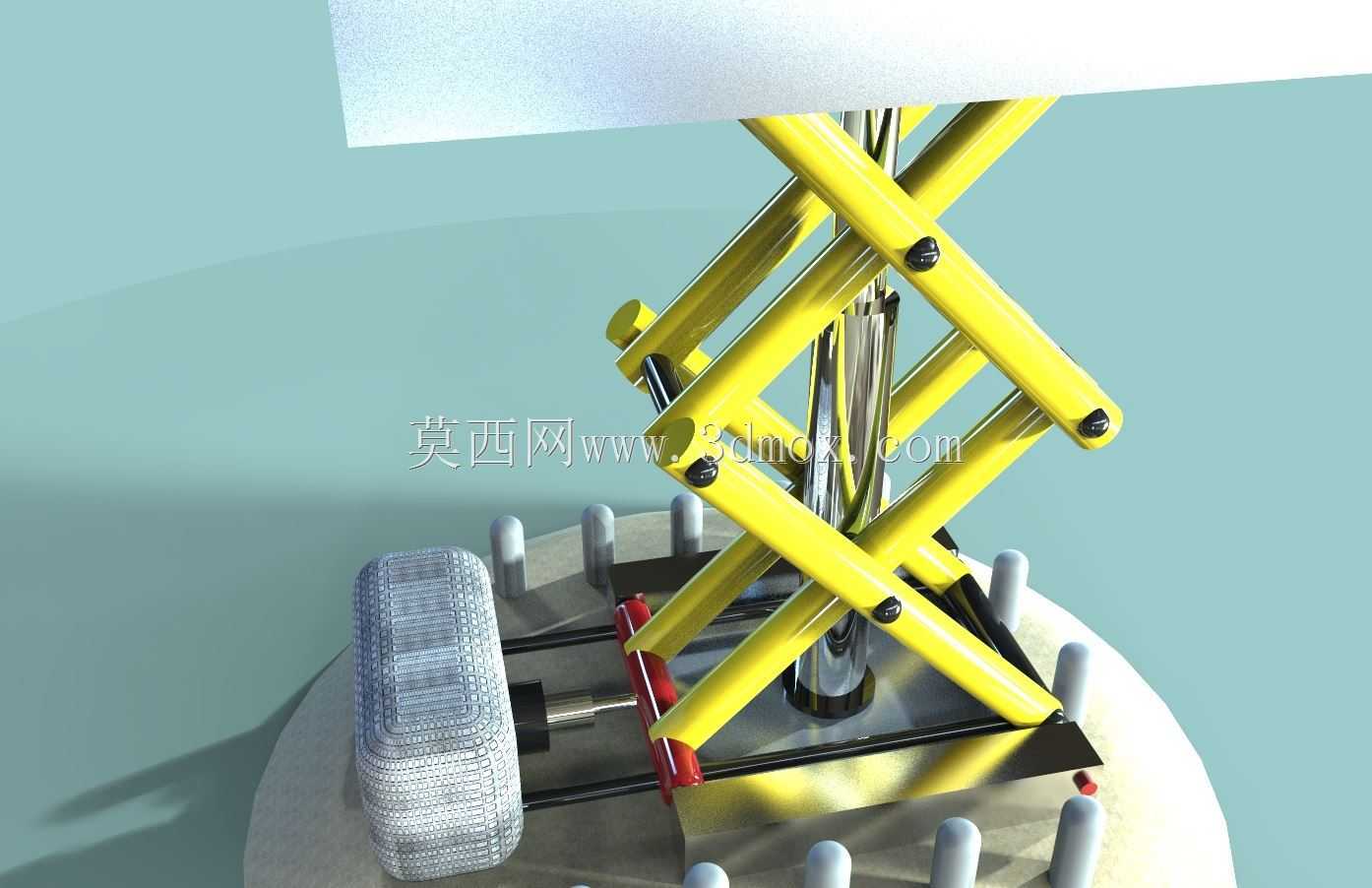

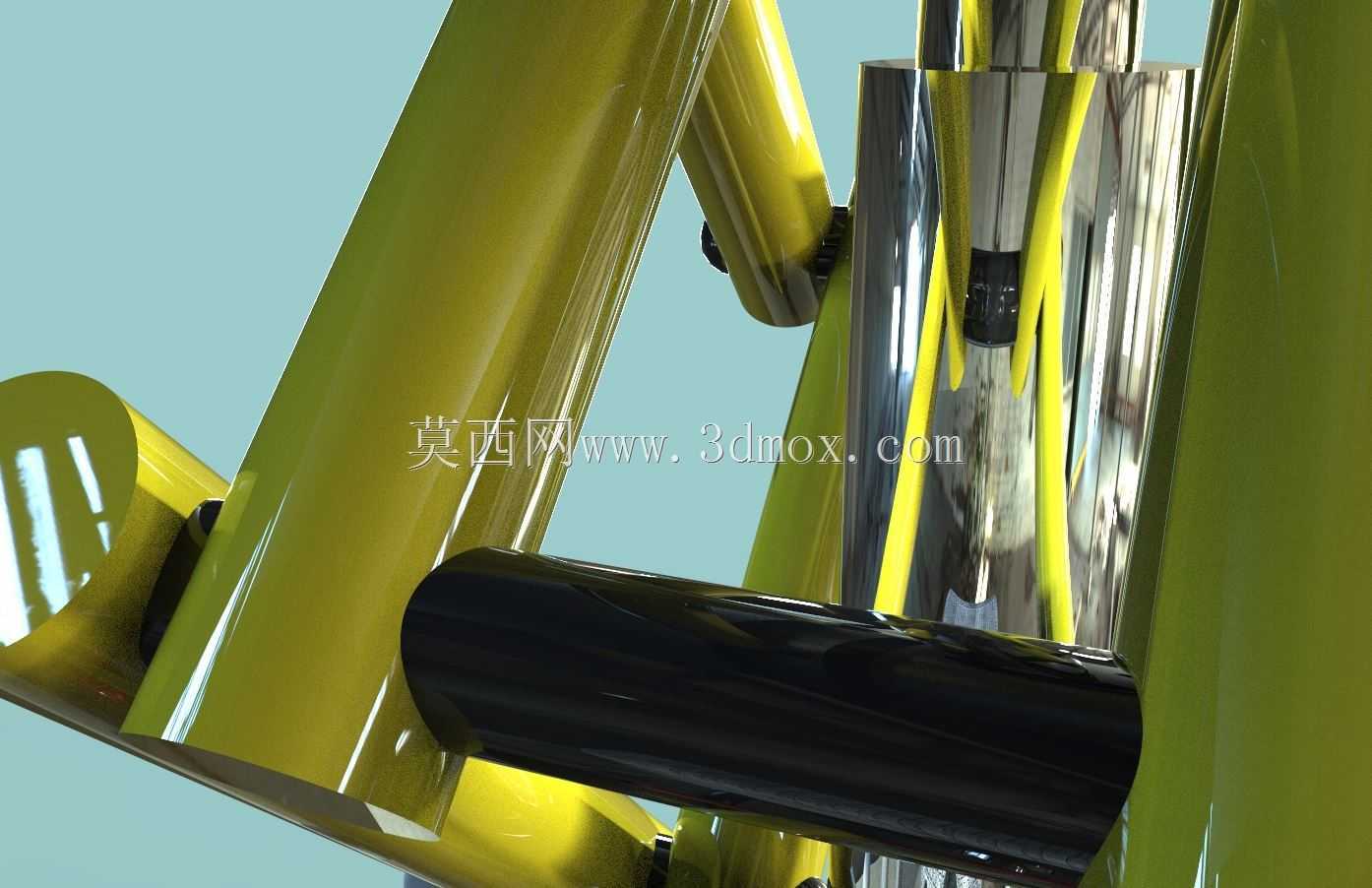

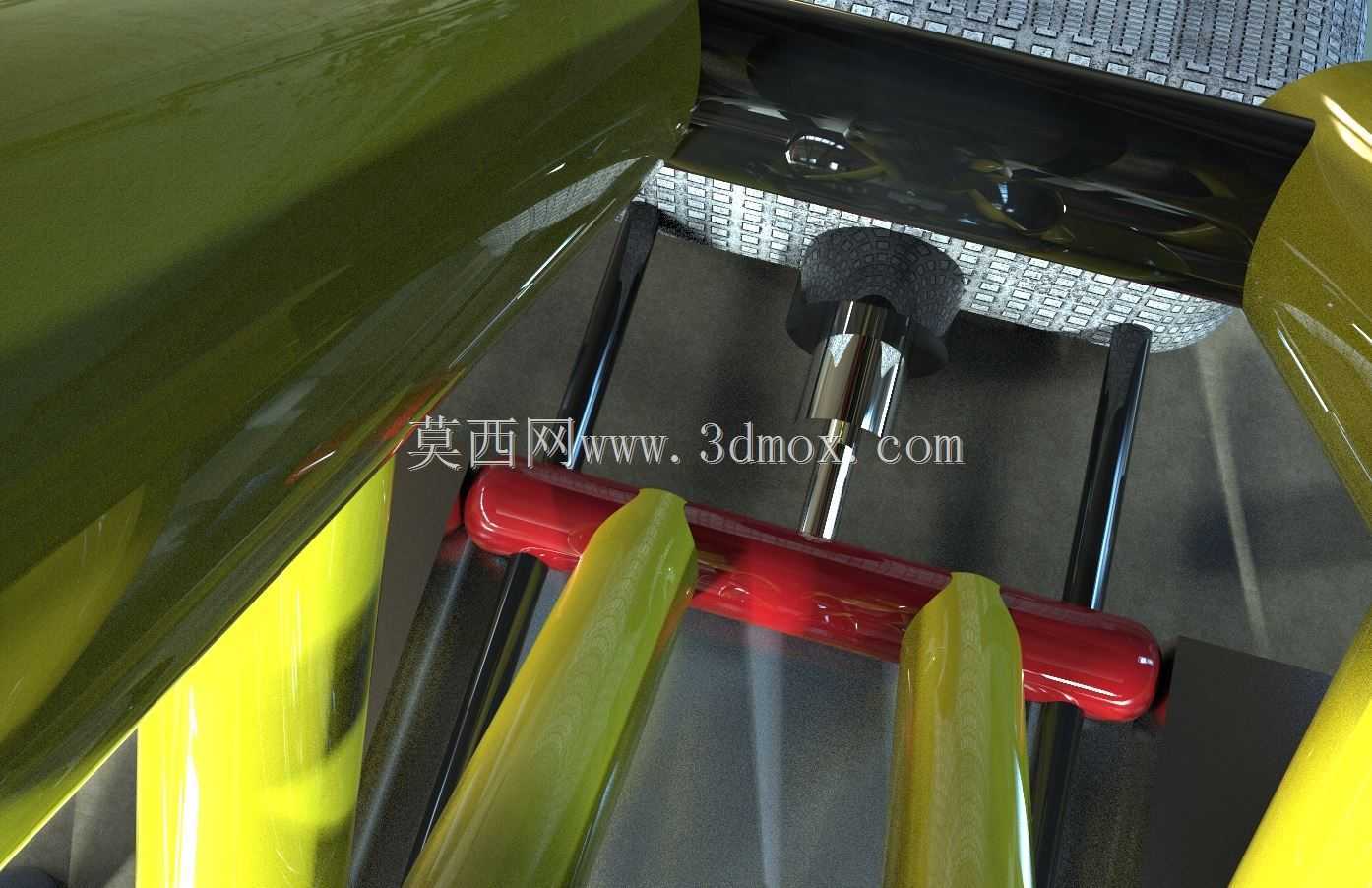

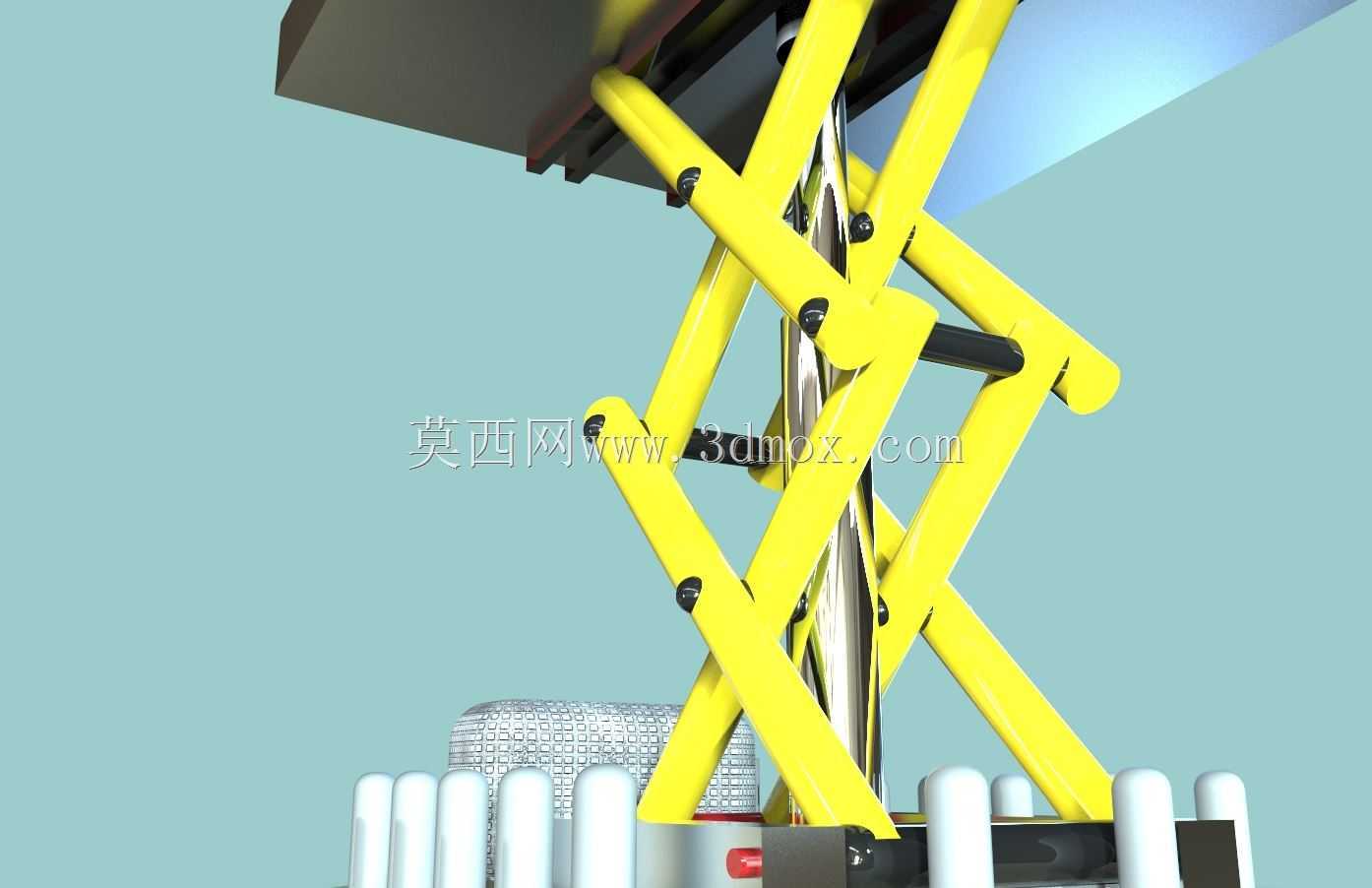

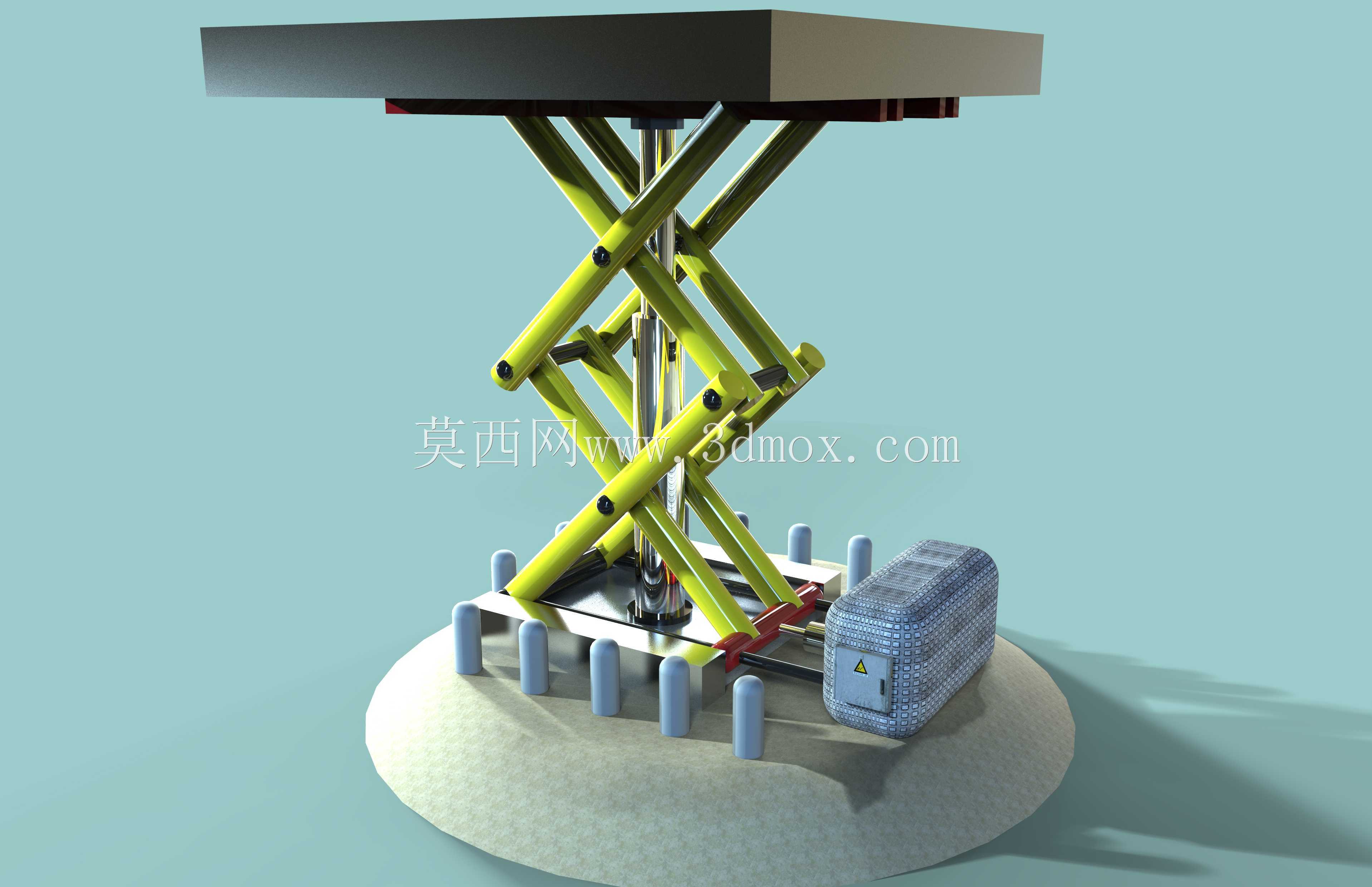

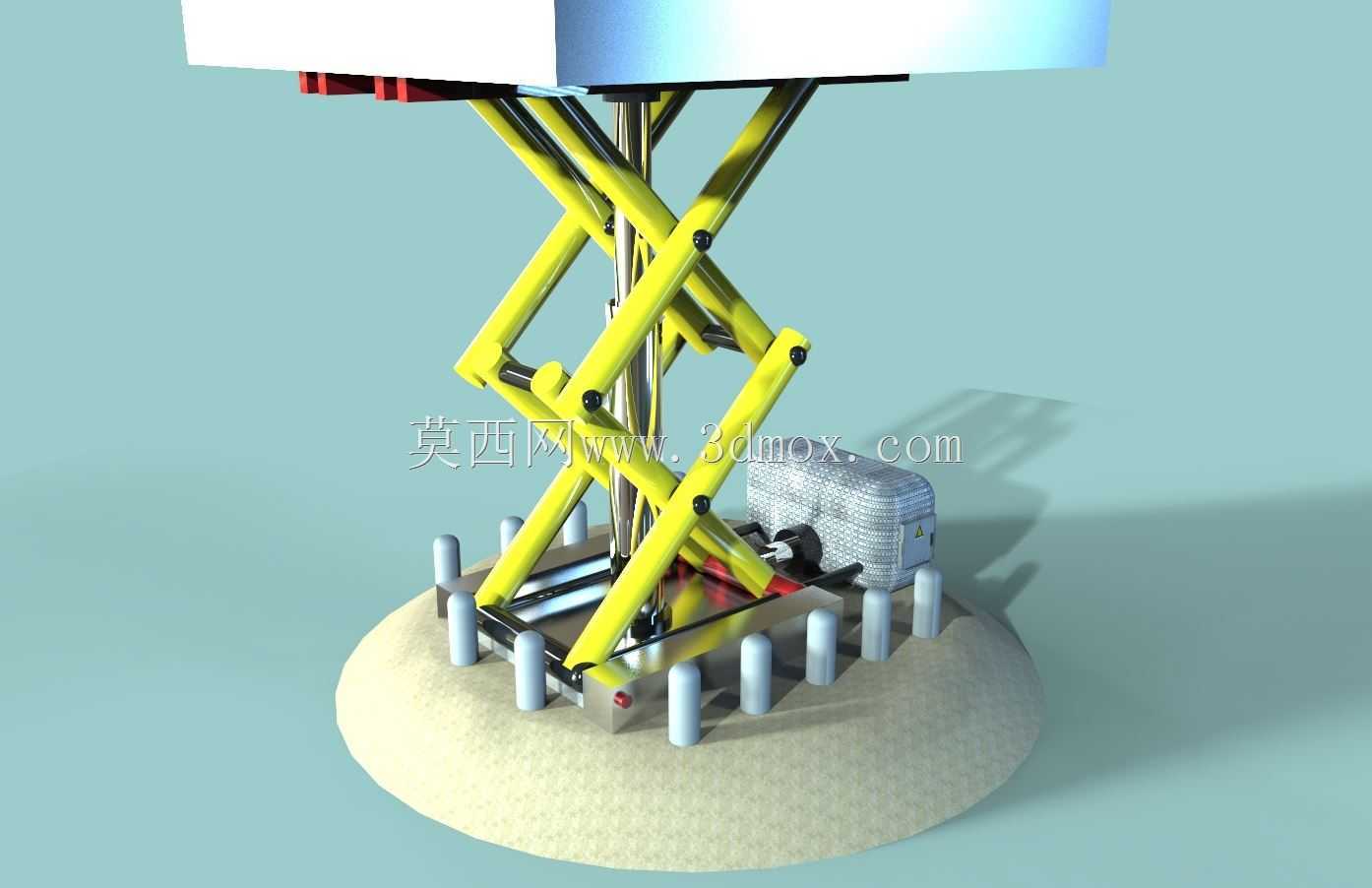

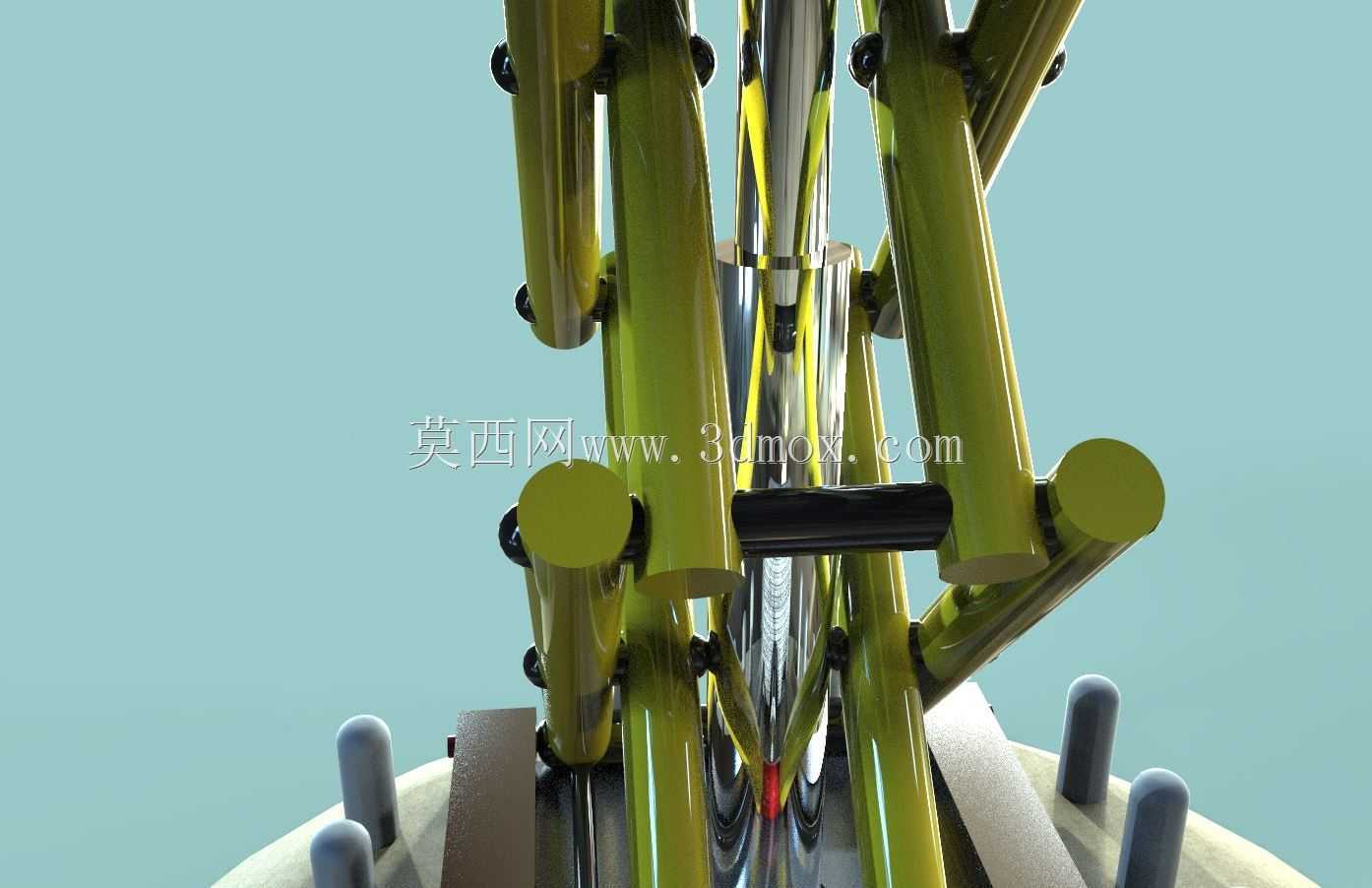

　　两组剪叉臂呈交叉布置，中间的铰接轴作为整个举升结构的转动支点，臂体的下端一侧与底座铰接固定，另一侧搭配滑动导轮嵌入底座的导向槽内，举升过程中滑动端沿导向槽平稳位移，避免臂体出现横向偏移。驱动单元采用卧式布置的液压动力站，集成了液压泵、控制阀组与储油腔体，直接安装在底座内部，无需额外外接外置动力柜，减少了设备整体的安装占地空间，液压油缸的两端分别铰接在下层剪叉臂的对应支点上，油缸伸出时推动剪叉臂交叉角度变大，带动顶部平台平稳抬升，油缸回缩时剪叉臂逐步折叠，平台回落至最低位置，整个升降过程的速度可通过阀组调节，避免启停阶段的冲击对平台上的作业人员或物料造成影响。底座部分采用圆形承重基座，周边均匀布置了立式防护桩，

　　一方面可在设备收纳状态下对内部的剪叉臂、液压管路形成物理防护，避免外部异物磕碰损伤结构件，另一方面也可作为设备就位时的限位参考，安装时可通过防护桩的位置快速确认设备的占地边界，基座底部预留了地脚螺栓安装孔，若用于固定工位的长期作业，可通过螺栓将基座与地面牢固连接，提升举升作业时的整体稳定性；若需要临时转场使用，也可在基座下方加装脚轮组件，满足短距离移动的需求。设计过程中对剪叉臂的受力做了多工况校核，不仅考虑了平台额定载荷下的静载受力，也模拟了偏载、升降过程动态冲击下的应力分布，对臂体的截面厚度、铰接点的轴径做了匹配优化，既避免结构冗余带来的整体重量过大问题，也保证极限工况下结构不会出现塑性变形。液压管路的布置全部沿剪叉臂的内侧走线，

　　通过管卡固定在臂体表面，避开了剪叉臂转动时的干涉区域，升降过程中管路不会被臂体挤压磨损，同时预留了管路维护的操作空间，后期更换密封件、检修阀组时无需大范围拆解结构。这套结构的最低收纳高度可适配常规厂房的门洞通行需求，展开后的最大举升高度覆盖常规的二层作业面需求，既可以作为独立的登高作业设备使用，也可以集成到自动化生产线里作为工件举升、工位高度调节的单元使用，适配不同场景下的举升作业需求。在实际选型应用时，可根据作业场景的额定载荷需求，调整剪叉臂的型材规格、液压油缸的缸径与压力参数，也可对顶部平台的尺寸做定制化修改，适配不同大小的作业面需求，底座的结构也可根据安装场景做调整，比如在移动场景下替换为带刹车的万向轮底座，在固定工位上增加减震垫组件，降低升降过程中的震动传导。
