个性化改装车载超低音扬声器结构设计

　　车载场景下的超低音扬声器，核心作用是弥补普通全频车载音响在低频段的声压不足，覆盖20Hz-200Hz的低频重放区间，解决车辆行驶中路噪、胎噪对低频音效的掩蔽问题，在乘用车音响改装、户外移动影音设备、小型流动演出便携扩声场景中都有明确的应用需求。这类扬声器的结构设计首先要平衡低频辐射效率与安装空间的矛盾，常规车载安装位多集中在后备箱侧围、备胎舱或者座椅下方，留给单元的安装深度通常在120mm-180mm区间，外径尺寸受安装面板开孔限制，多控制在165mm-250mm范围内，设计时首先要确认折环的最大线性位移量，避免大动态冲程下折环触碰安装面板或者后方的腔体结构。

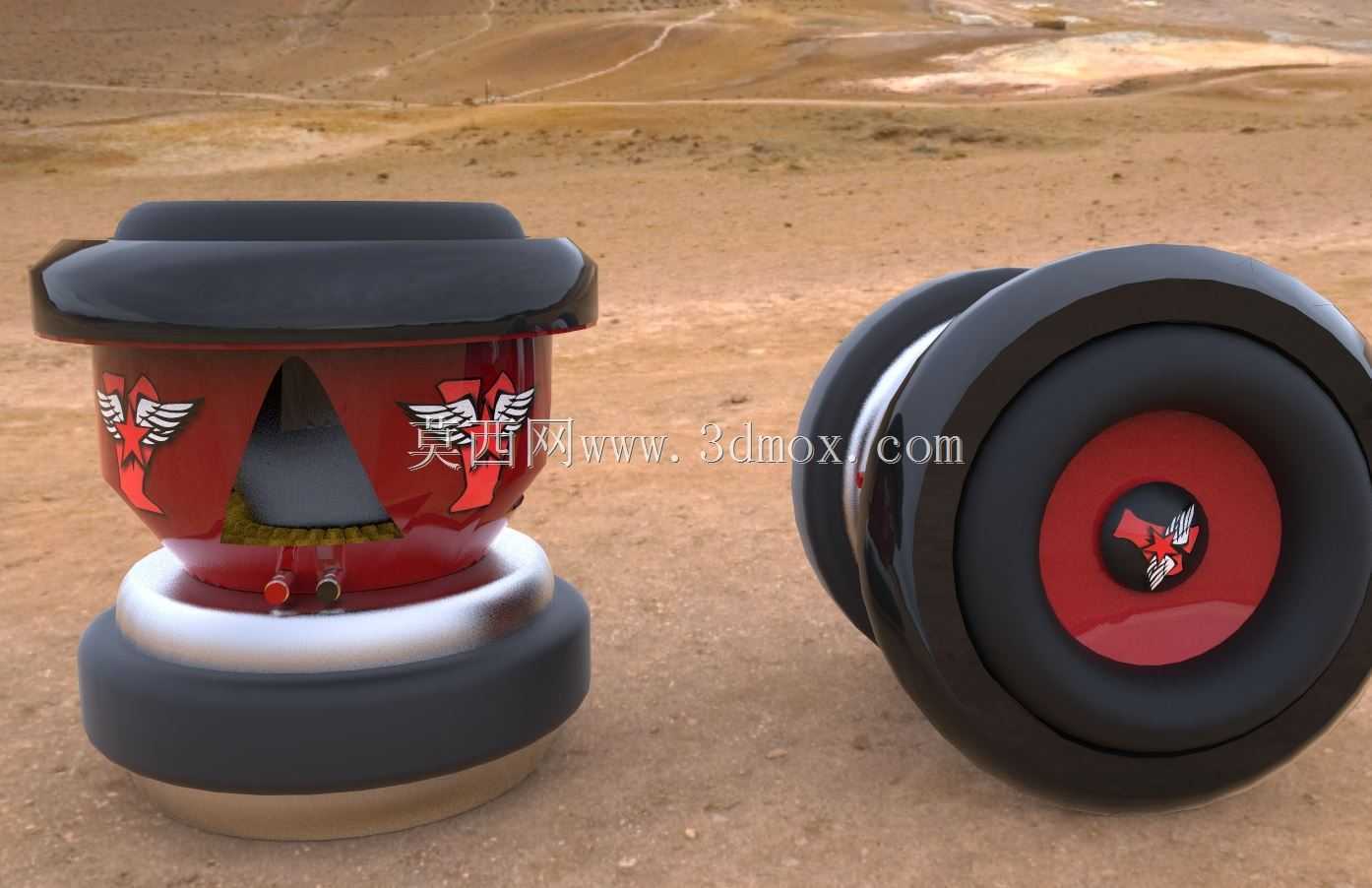

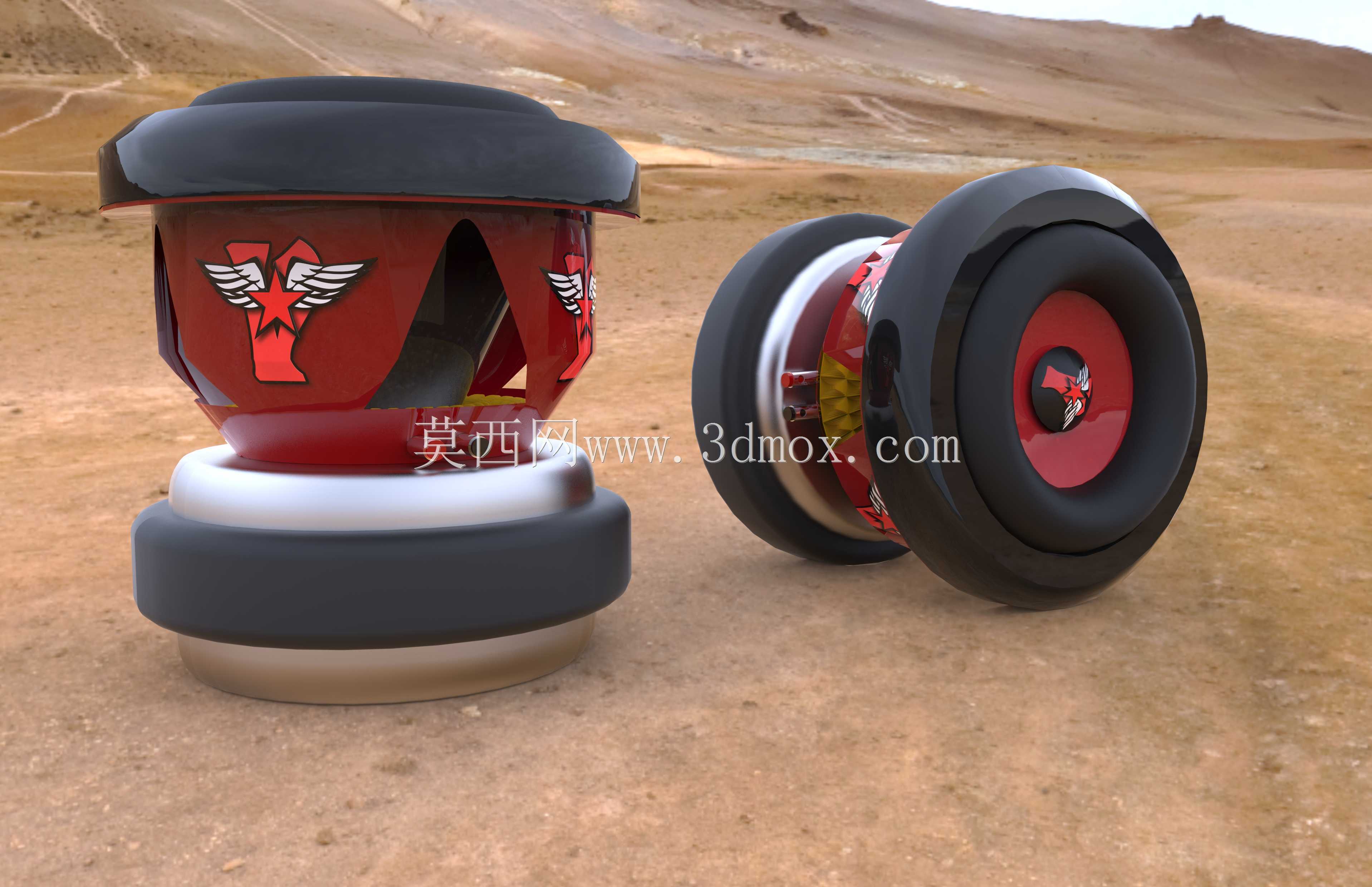

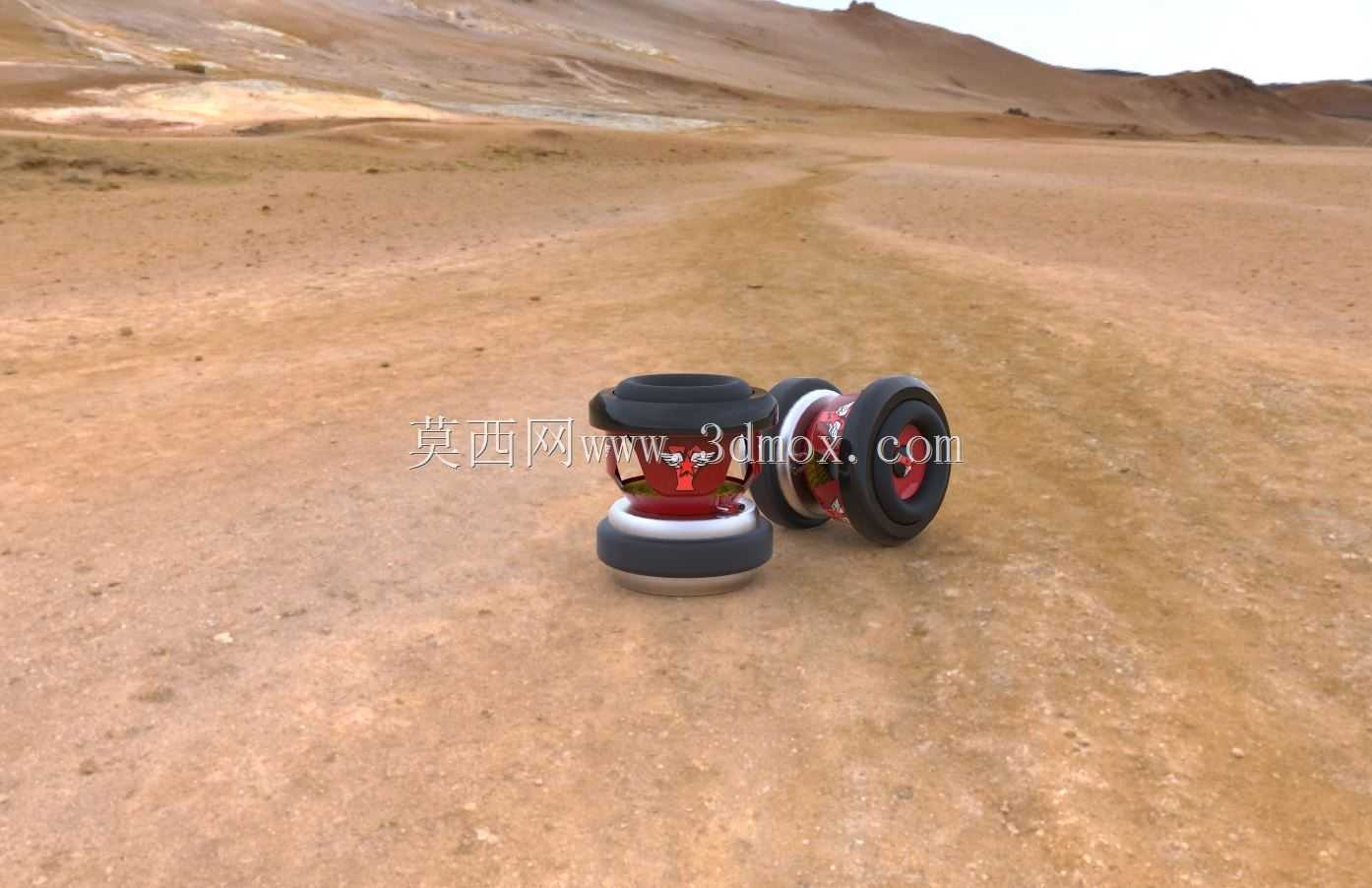

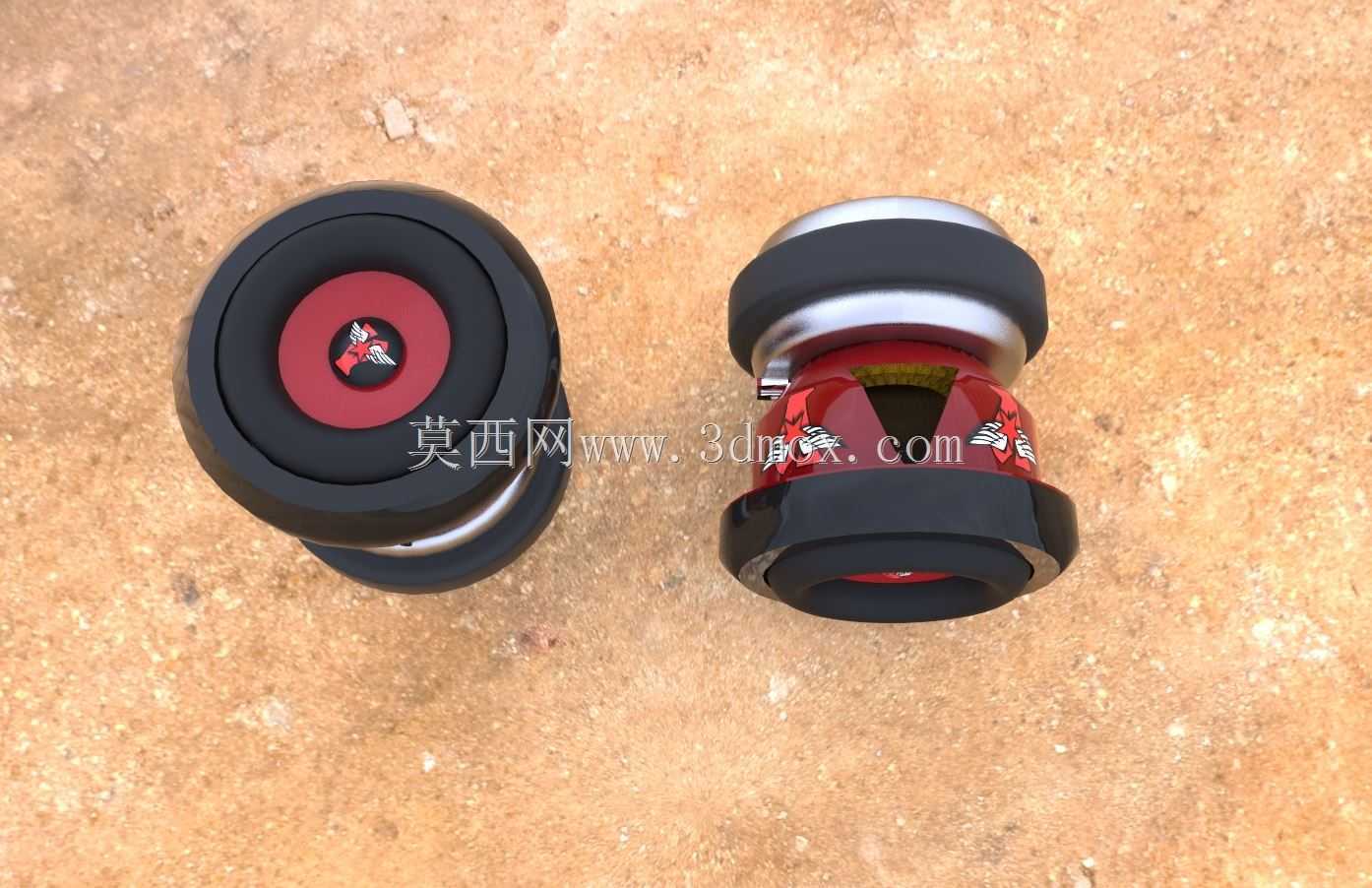

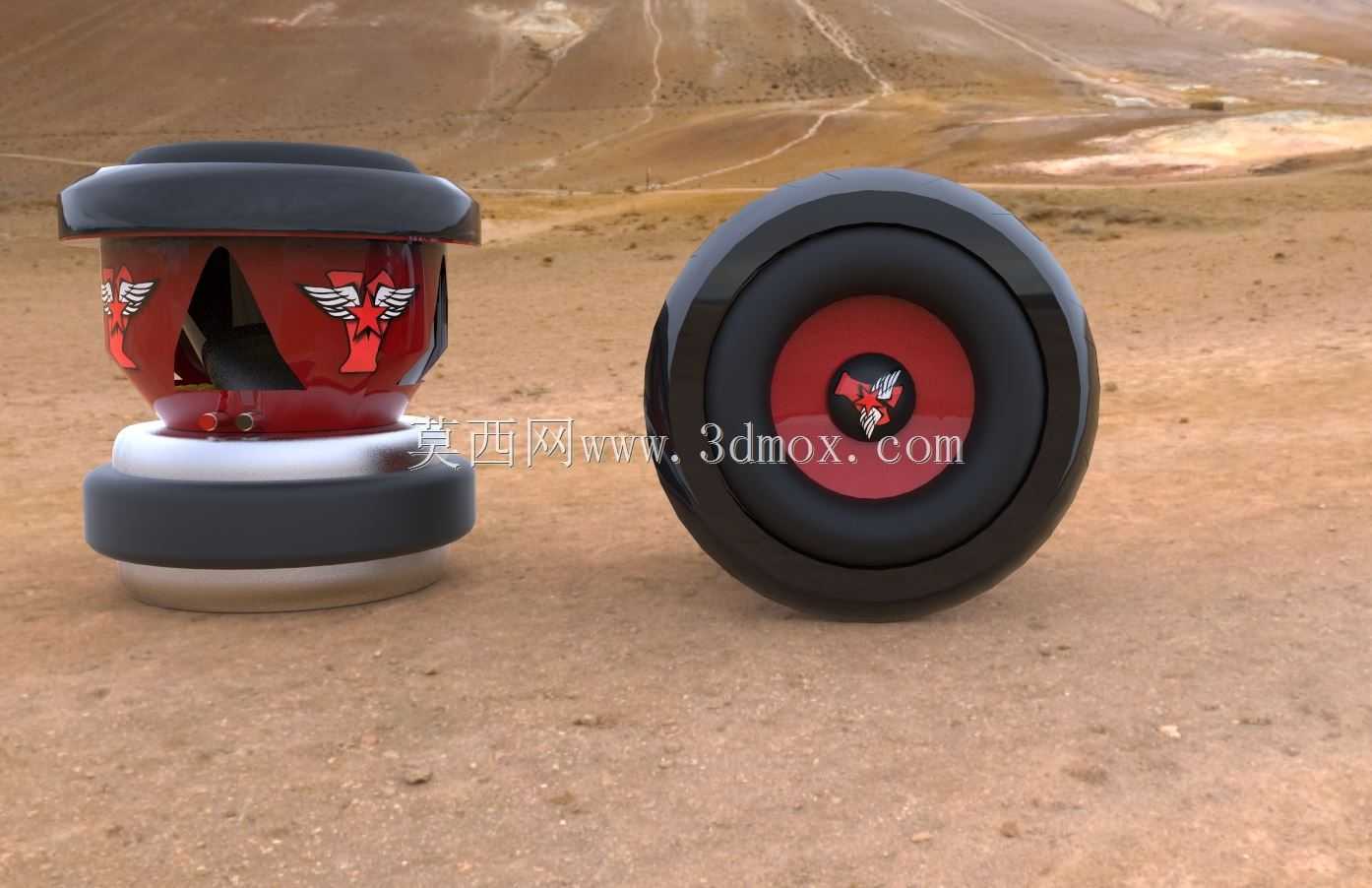

　　从结构组成来看，该款超低音单元采用双悬边对称定心结构，上下两层橡胶折环配合定心支片，保证音圈在磁隙中始终保持同轴运动，避免大振幅下出现擦圈问题，磁路部分采用外置式铁氧体磁钢，配合T铁与华司形成均匀的磁隙磁场，减少低频信号下的非线性失真。盆架部分采用一体化注塑成型的高强度结构，表面做了个性化的涂装与标识处理，既满足结构强度要求，也适配改装场景下的外观展示需求，区别于常规隐藏安装的扬声器单元，这款设计支持外露式安装，因此外观结构做了专门的造型优化，顶部与底部的环形缓冲结构既可以作为安装时的减震垫层，减少单元工作时的振动传递到车身钣金引发的共振异响，也能在外露安装时形成视觉层次。

　　设计过程中首先要确定的是谐振频率参数，超低音单元的谐振频率直接决定了低频下潜能力，要把谐振频率控制在35Hz以下，需要匹配合适的弹波顺性与振动系统等效质量，同时要考虑安装后的腔体容积影响，密闭式安装下需要的净容积通常在15L-25L之间，倒相式安装则可以适当缩小腔体体积，同时提升低频声压输出效率。接线端子部分采用侧置式设计，避免安装后接线与后方结构干涉，端子处做了密封处理，减少腔体漏气对低频响应的影响。

　　实际使用中，这类超低音单元需要搭配专用的功率放大器推动，额定功率匹配通常在150W-300W区间，阻抗设计为4欧姆，适配绝大多数车载功放的输出阻抗要求。结构设计时还要考虑散热问题，音圈工作时的热量需要通过磁路结构快速导出，磁钢外围预留的散热间隙可以形成空气对流，带走大功率工作下的 accumulated 热量，避免音圈过热烧毁。折环采用耐候性丁基橡胶材质，适应车载环境下-40℃到85℃的温度变化范围，避免长期使用后出现橡胶老化开裂、顺性变化导致的参数漂移。

　　从安装边界来看，单元的安装孔位采用均布的四孔设计，孔距符合常规车载扬声器的安装尺寸规范，可以直接适配多数车型的原装位安装支架，不需要额外做打孔改装，降低改装施工的难度。单元整体的重量控制在3.2kg左右，不会给安装位的钣金结构带来过大的负载，避免长期振动下出现安装位变形、松动的问题。外露式的外观造型做了圆弧过渡处理，没有尖锐棱角，避免车辆行驶中急刹或者颠簸时，外露的单元对车内人员造成磕碰伤害，同时表面的涂装采用耐磨防刮的材质，日常使用中不容易出现划痕掉漆的问题。

　　声学性能设计上，通过优化振膜的材质与曲率，提升振膜的刚性，减少大动态下振膜的分割振动，降低低频失真，振膜表面的加强筋结构可以在不增加振膜重量的前提下提升整体刚性，保证低频信号的还原准确度。双磁路的对称设计可以减少磁路的非线性失真，让低频的控制力更强，不会出现大音量下低频浑浊、拖尾的问题。日常选型时，需要根据实际的安装空间大小、搭配的功放功率、预期的低频效果来选择适配的单元参数，小空间安装优先选择谐振频率稍高、等效容积更小的单元，大空间后备箱改装则可以选择大口径、长冲程的单元，获得更好的低频下潜与声压表现。
