移动式患者转运升降辅助设备结构设计

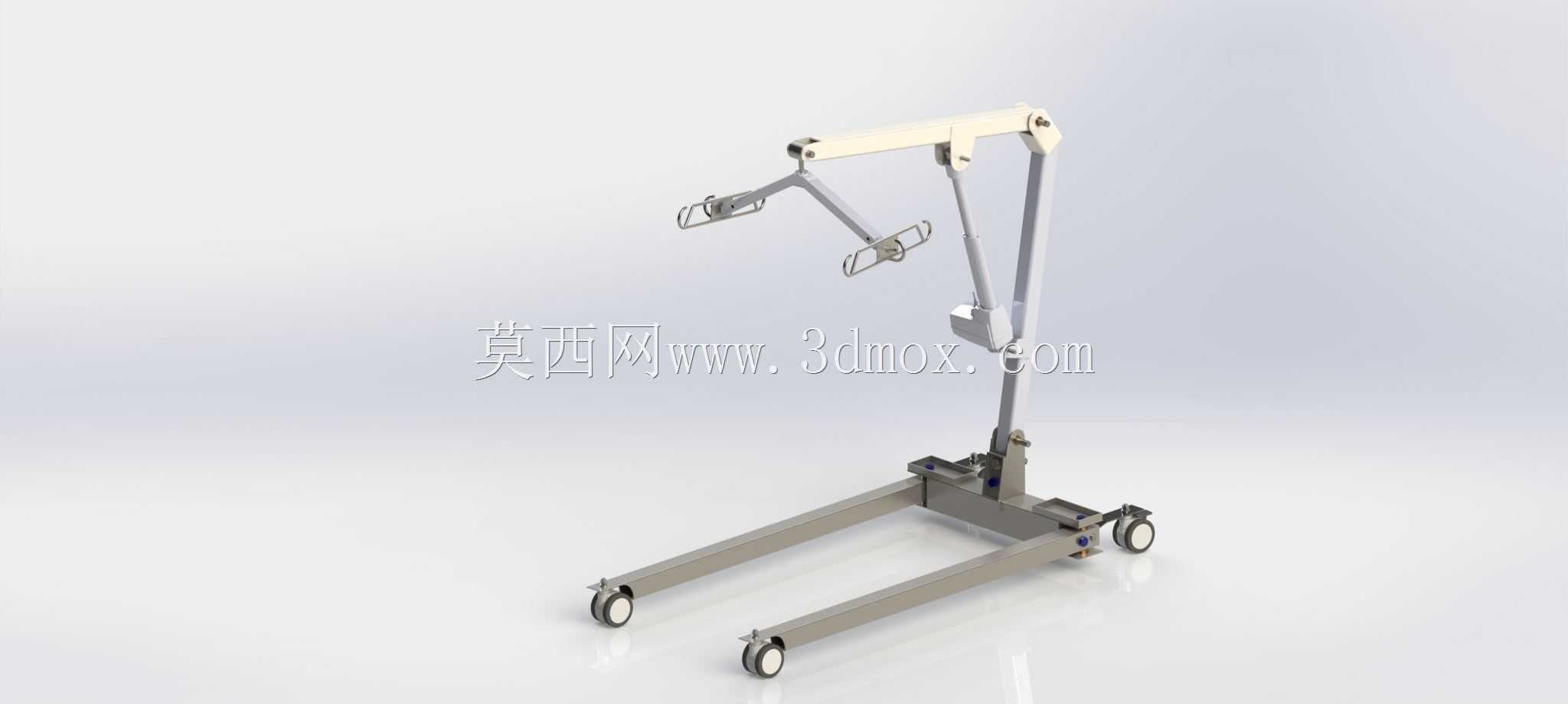

　　这款移位升降设备主要面向ICU病房、普通病区、康复护理中心以及居家照护场景，解决失能、术后无法自主行动患者在病床、轮椅、检查床、如厕位之间的转移难题，替代传统人工抱扶转运的模式，大幅降低护理人员腰部劳损风险，同时避免转移过程中患者磕碰、二次受伤的问题。从结构设计逻辑来看，整机采用落地式可推移架构，底部为分体式平行支腿结构，支腿末端配置万向带刹脚轮，日常推移时转向灵活，停靠在病床旁时，支腿可伸入床底下方空间，让吊具悬挂点尽可能靠近患者重心位置，减少起吊时的设备倾覆力矩，无需额外挪动病床即可完成对位操作，适配市面上绝大多数常规高度的医用护理床、家用病床的底部净空尺寸。起升执行部分采用单立柱伸缩式结构，搭配前端弯折式悬臂，

　　悬臂末端设置吊具挂接点位，挂点处预留多档位调节孔位，可根据患者体型、吊兜类型调整挂接跨度，适配不同承重分布的吊兜使用需求，避免起吊过程中患者身体倾斜滑落。整机额定承载上限为300kg，可覆盖绝大多数成年患者的转运需求，最大起升高度可达2.15m，起升行程覆盖从病床平卧高度到站立位、轮椅坐位的全高度区间，无需额外垫高或调整周边设施即可完成不同高度点位之间的转移。设计过程中重点考量了设备的操作便捷性与使用安全性，立柱与悬臂的铰接位置设置有限位结构，防止悬臂过度上扬引发的结构失稳，底部支腿的轮组配置了双刹车结构，停靠对位完成后踩下刹车即可锁定整机位置，避免起吊过程中设备滑移引发的安全隐患。整机的重心经过严格配平计算，在最大承重、

　　悬臂伸至最远工作位置时，整机的倾覆稳定系数满足医用护理设备的安全规范要求，不会出现侧翻风险。从安装与使用边界来看，设备无需固定安装，整机为整装可移动结构，日常存放时可推移至病区角落，占用空间极小，推移时整体宽度可适配常规病房门、电梯门的通行宽度，无需拆解即可在不同病区、不同房间之间转运使用。吊具挂接结构采用快拆式设计，可快速更换不同类型的吊兜，适配平卧移位、坐位移位、如厕辅助等不同的使用场景，悬臂的弯折角度经过人体工学优化，起吊后患者的身体姿态自然，不会出现局部受压过大的问题，长时间悬挂也不会造成患者不适。设备的操作控件设置在立柱侧面靠近护理人员站立的位置，操作高度符合人体工学，护理人员无需弯腰或抬手过高即可完成起升、

　　下降的操作控制，操作逻辑简单，经过简单培训即可上手使用，无需专业资质人员操作。结构选材方面，主体承力结构采用高强度金属型材焊接成型，焊接位置做应力消除处理，避免长期承重使用后出现结构变形，表面做抗菌涂层处理，可耐受病区常规消毒剂的擦拭清洁，不会出现涂层脱落、锈蚀的问题，适配医疗场景的日常消杀要求。支腿与立柱的连接位置做了加强筋补强，应对长期反复起吊的交变载荷，提升整机的使用寿命，轮组采用静音医用脚轮，推移过程中不会产生过大噪音，避免影响病区内其他患者休息。在实际使用场景中，该设备可覆盖患者日常转运的全流程需求：从病床转移至轮椅送患者外出检查，从病床转移至如厕位完成日常护理，从急诊平车转移至ICU病床完成接诊转运，都可以通过该设备单人完成操作，无需多名护理人员配合，大幅提升护理工作效率，同时也能让患者在转移过程中保持平稳舒适的姿态，减少转移过程中的痛苦。
