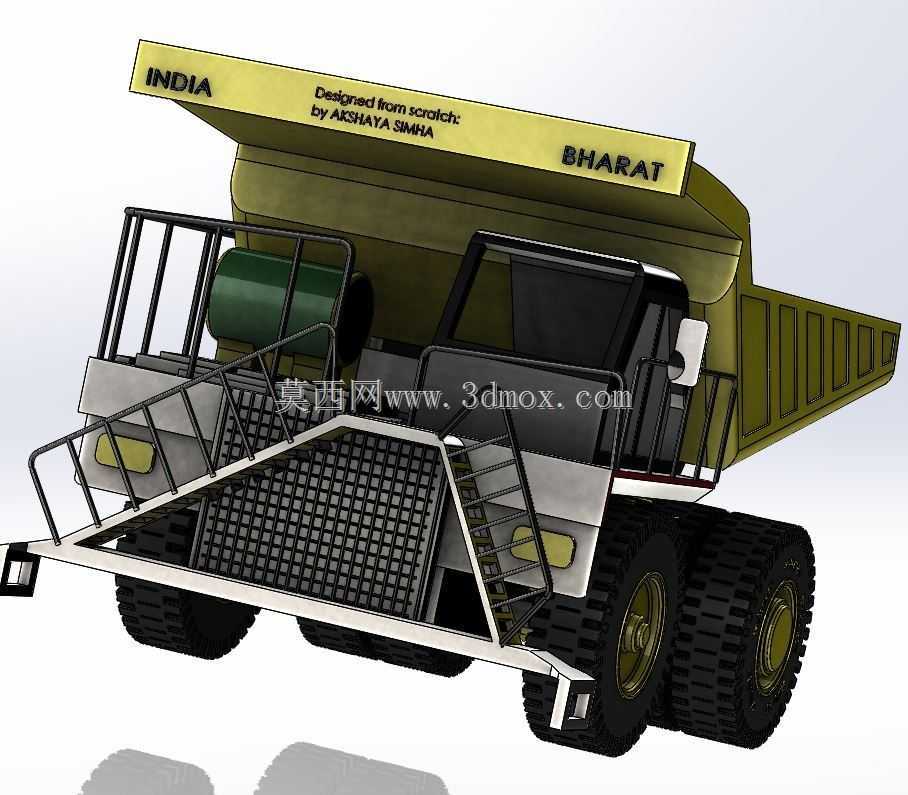

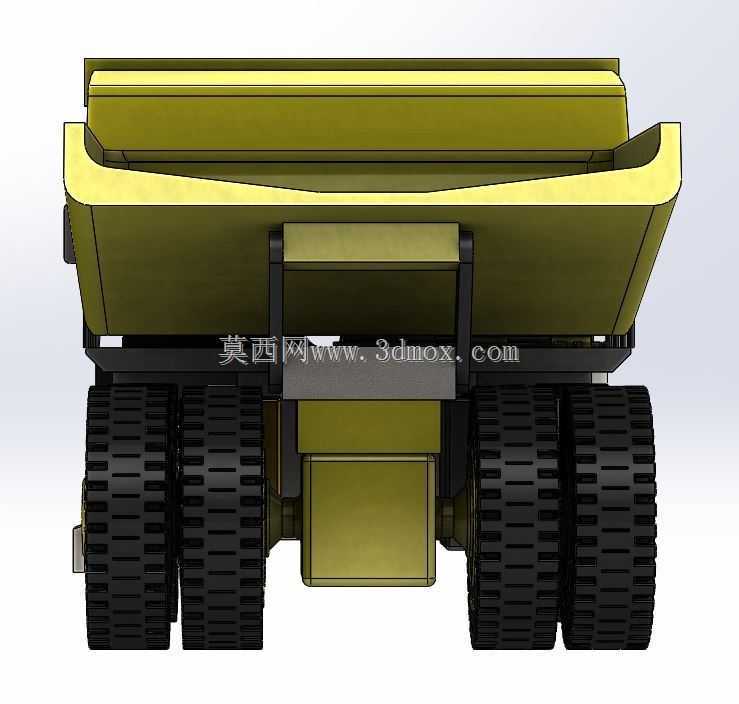

矿用重型自卸卡车外观结构三维设计

　　这款非公路矿用自卸车的三维结构设计，完全围绕露天矿山重载转运的核心工况展开，区别于公路自卸车型，其所有结构参数都偏向极端载荷下的可靠性设计。从实际作业场景来看，这类设备主要承担露天煤矿、金属矿山开采面到破碎站、储料场的矿石、剥离岩土转运任务，作业场地多为非铺装临时路面，坡道多、转弯半径受限，路面浮石、尖锐矿渣密布，同时作业环境粉尘浓度高、昼夜温差大，部分高海拔矿区还存在低气压、强紫外线的工况，因此整车结构设计从一开始就没有沿用公路车辆的轻量化思路，反而将结构冗余、抗冲击性能放在首位。

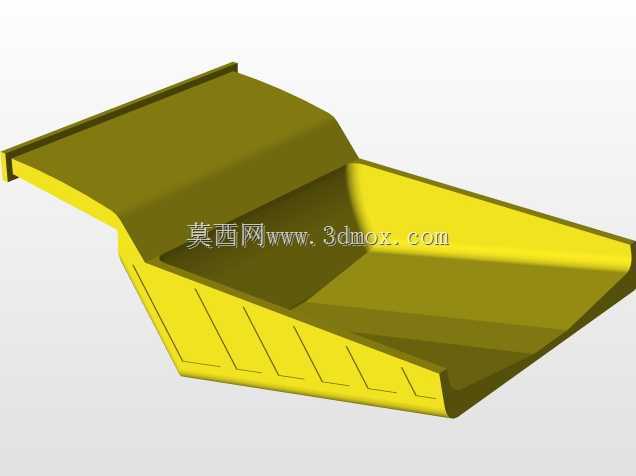

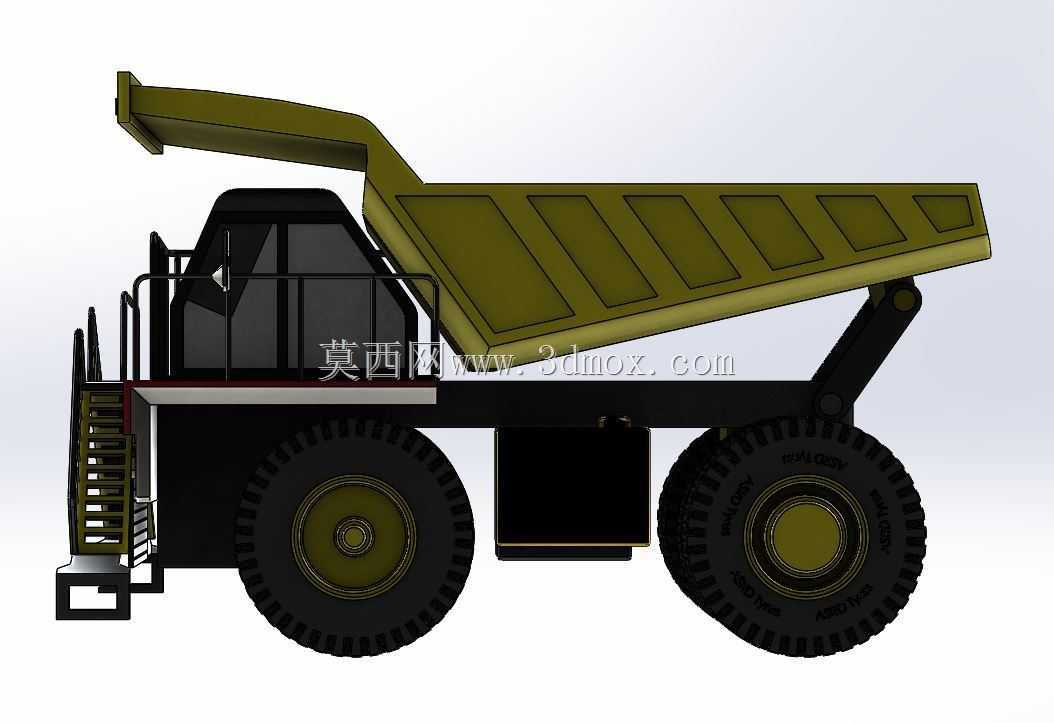

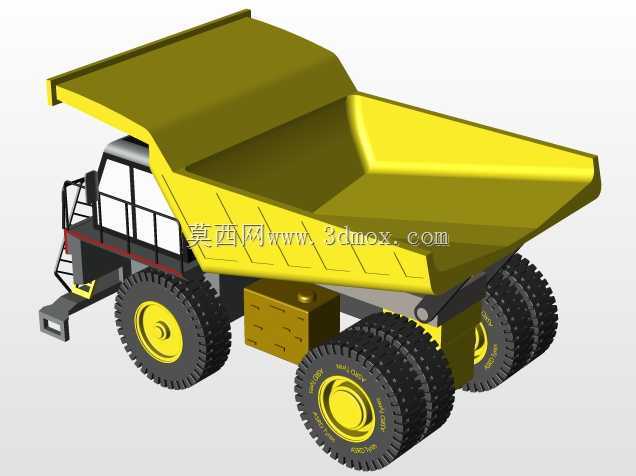

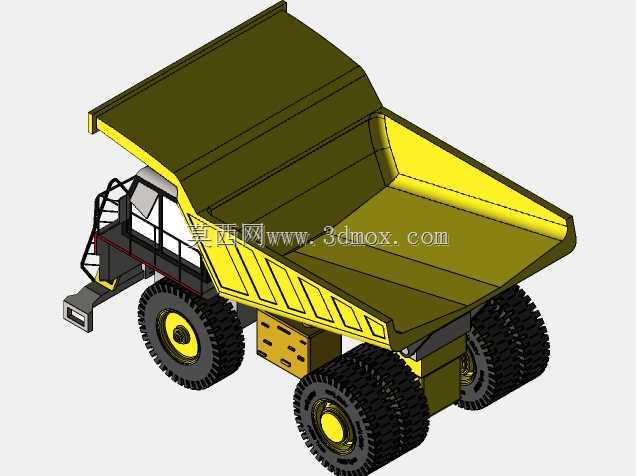

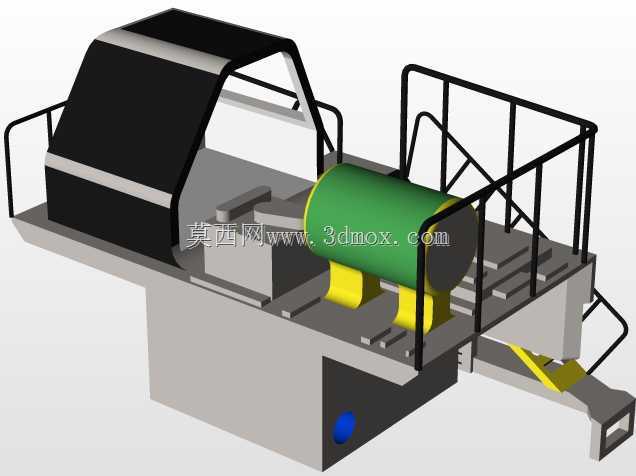

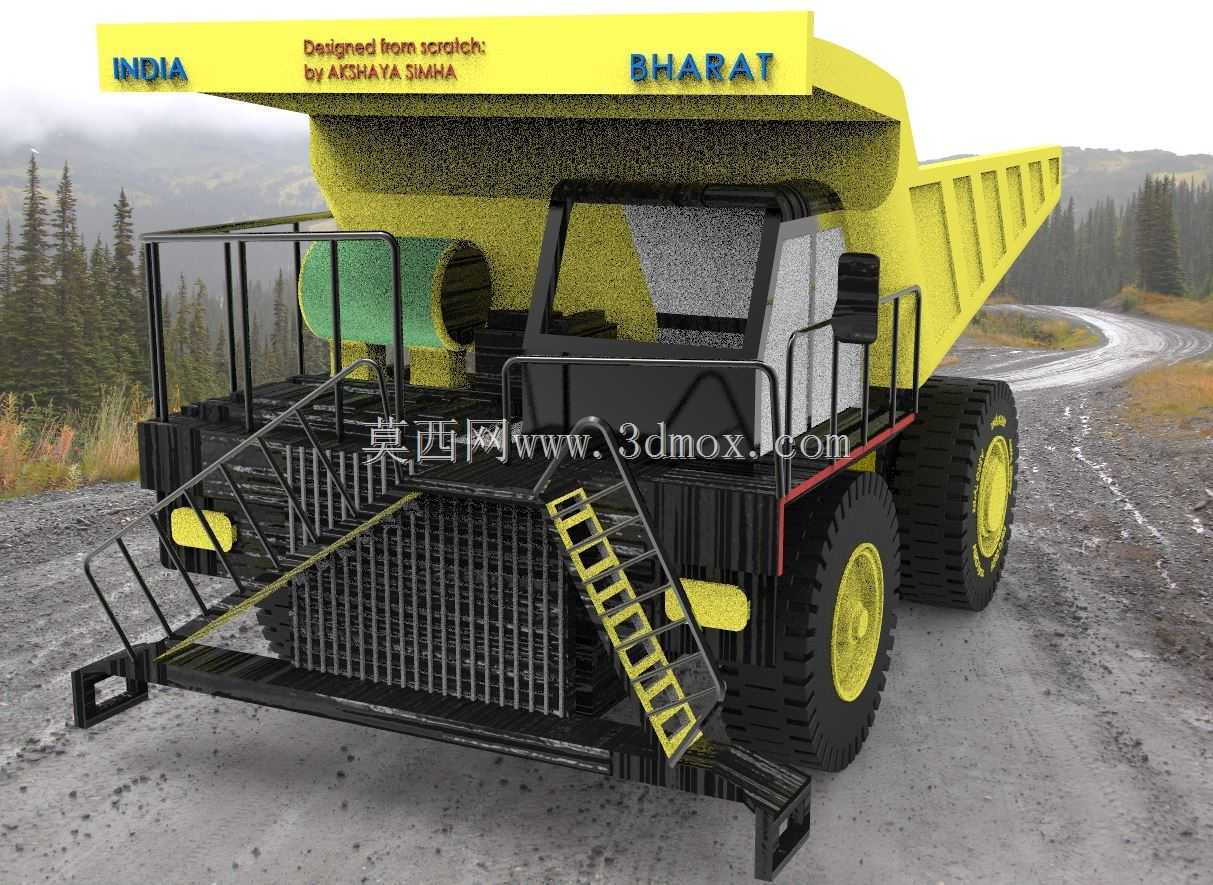

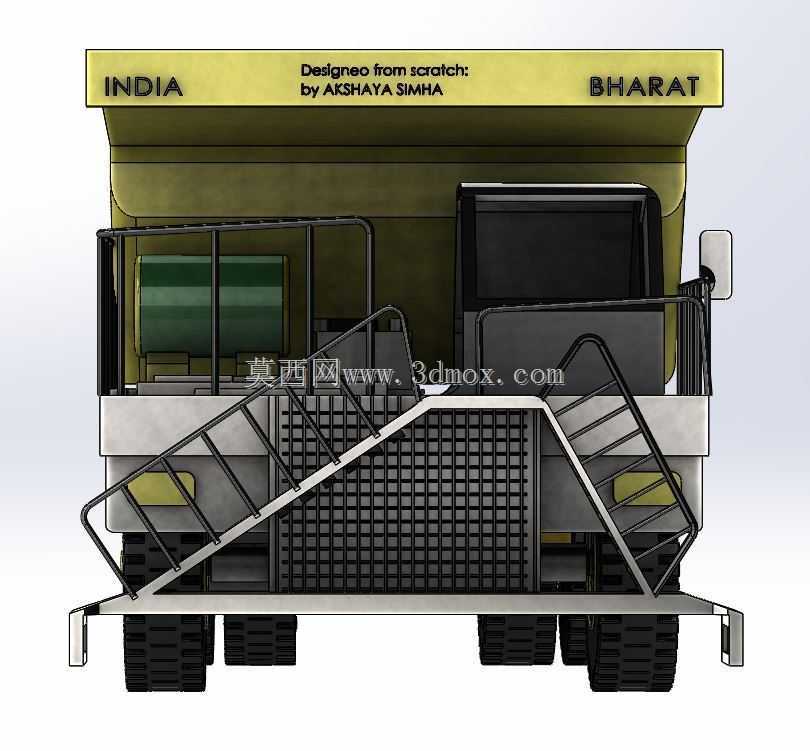

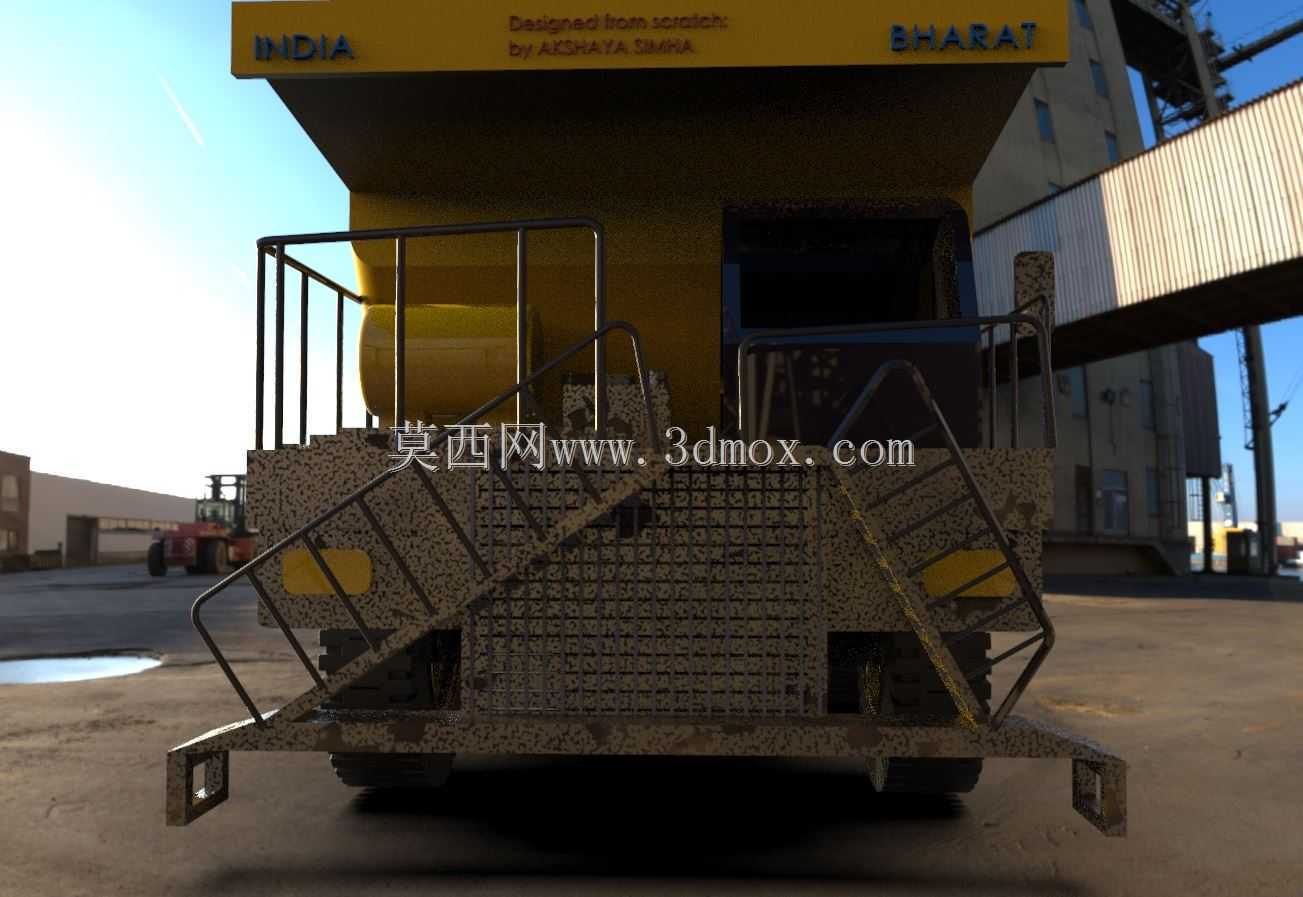

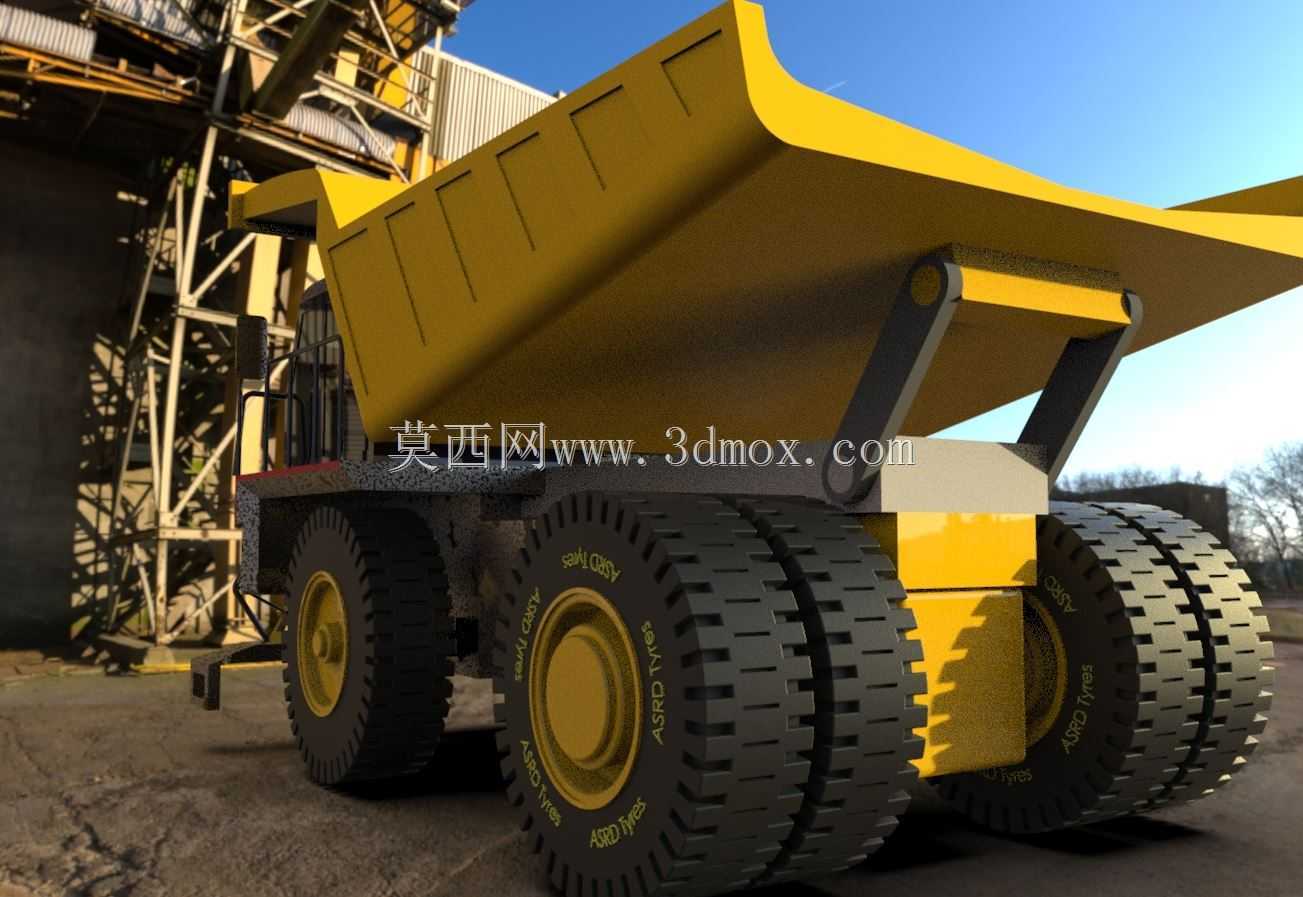

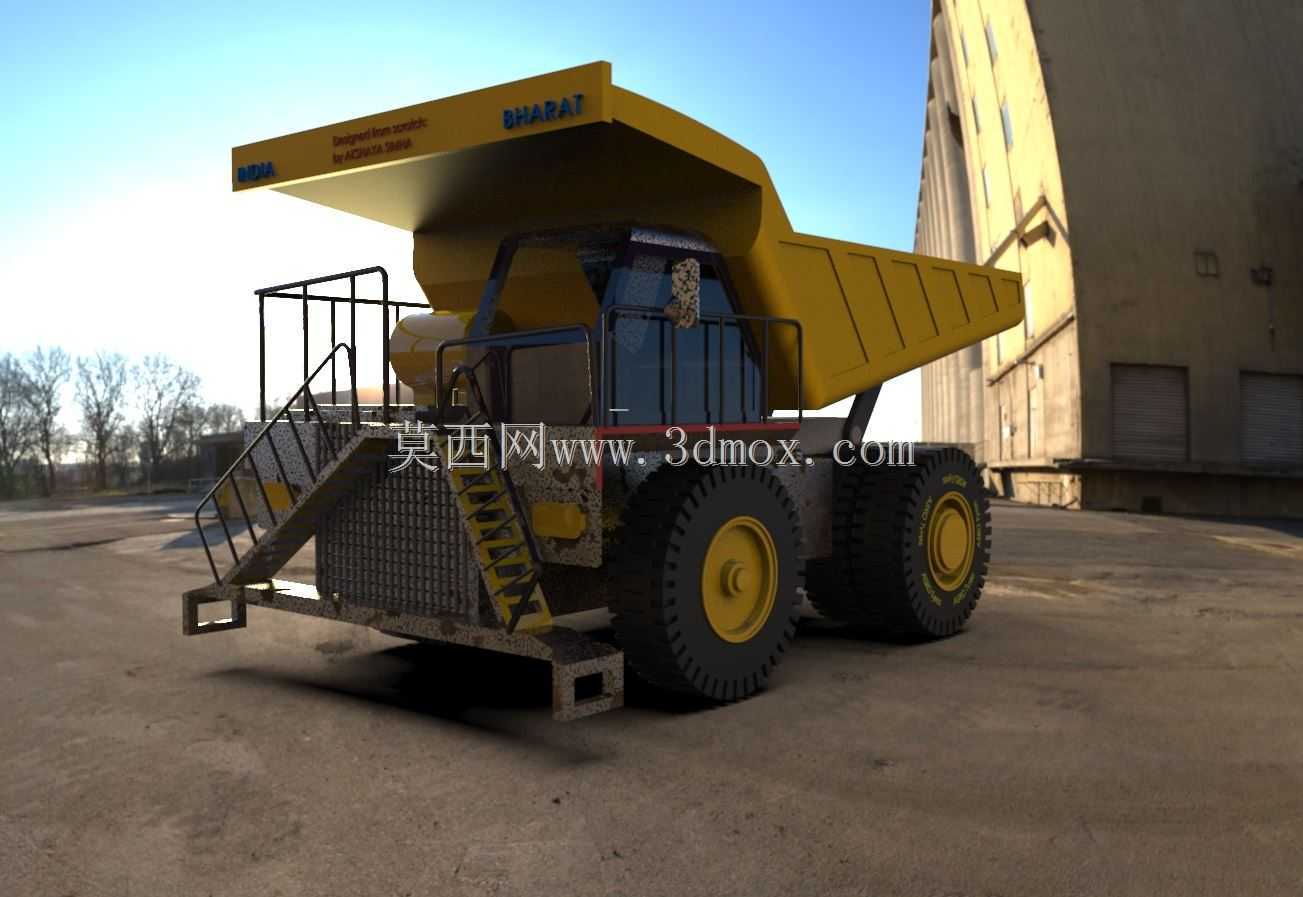

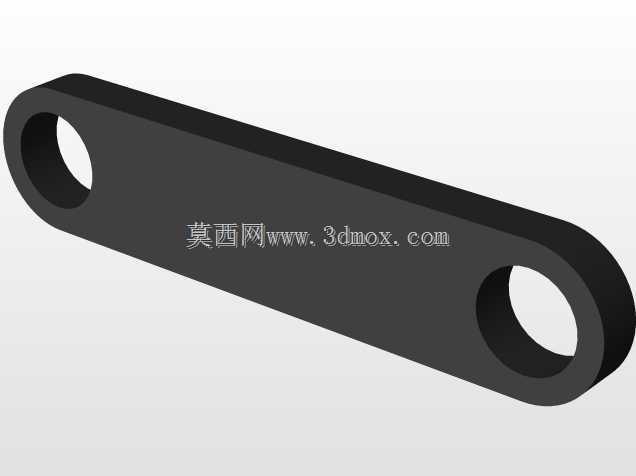

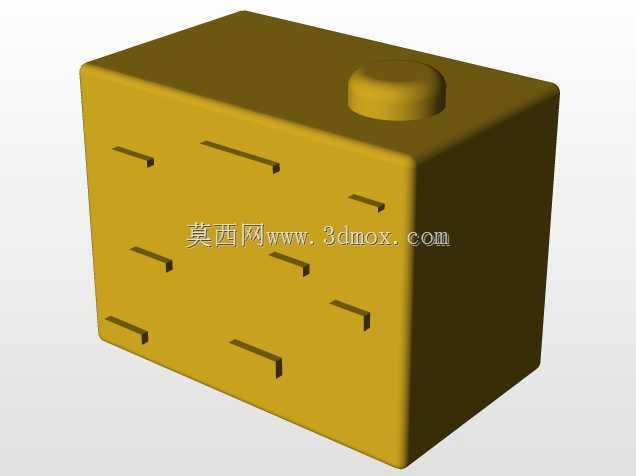

　　从功能特性来看，整车采用短轴距、大转角转向设计，适配矿山狭窄作业面的转向需求，最小转弯半径控制在同吨位车型的较低水平，能够在单车道宽度的采场临时道路完成掉头操作。货厢采用V型截面设计，前部高出驾驶室顶部的延伸挡板能够阻挡装载时大块矿石滚落冲击驾驶室，厢体内侧做了圆弧过渡处理，卸料时不会出现湿黏矿料挂壁残留的问题，举升机构采用双级伸缩油缸布置，最大举升角度可达48度，在坡度不超过15%的作业面也能顺利完成卸料，不会出现物料滑落卡滞的情况。驾驶室采用偏置布置，左侧留出更宽的检修通道，同时前部格栅采用高密度耐磨钢网，能够阻挡行驶中飞溅的碎石打坏散热模块，登车梯采用防滑镂空踏步设计，每级踏步高度控制在280mm以内，侧面设置连续扶手，方便运维人员佩戴劳保装备时上下车，顶部的遮阳篷延伸覆盖整个登车区域，雨天作业时也能减少人员滑倒风险。

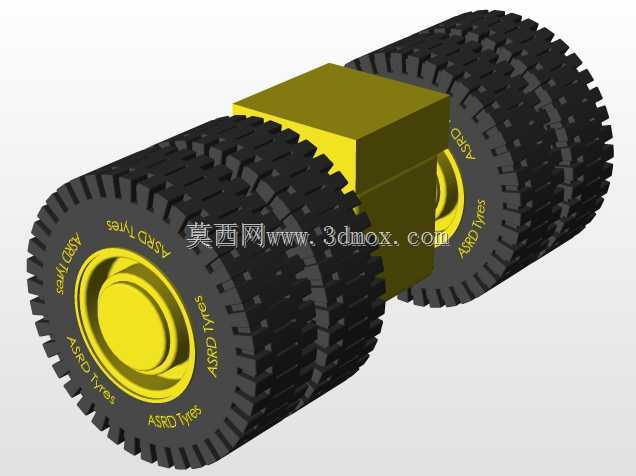

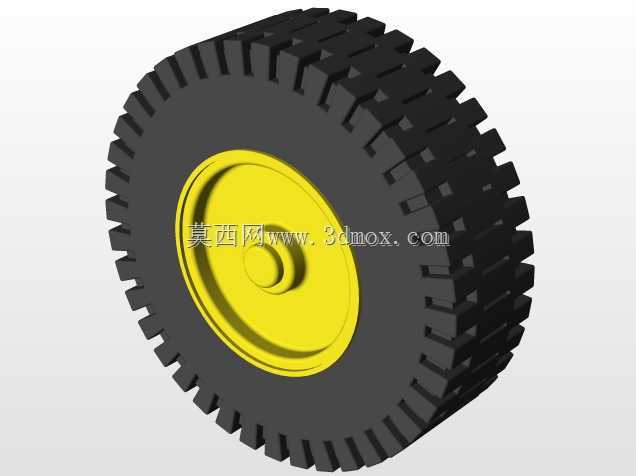

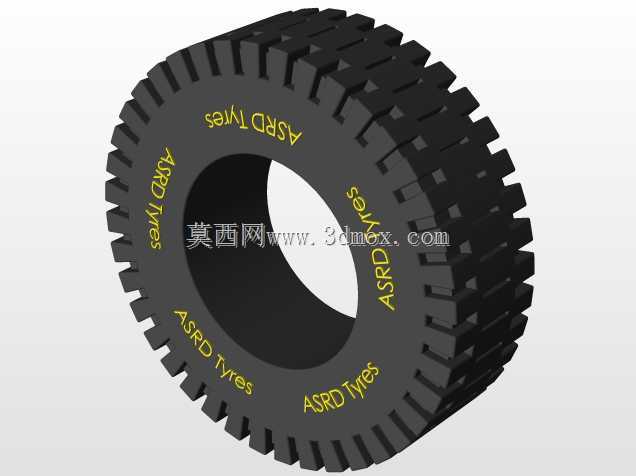

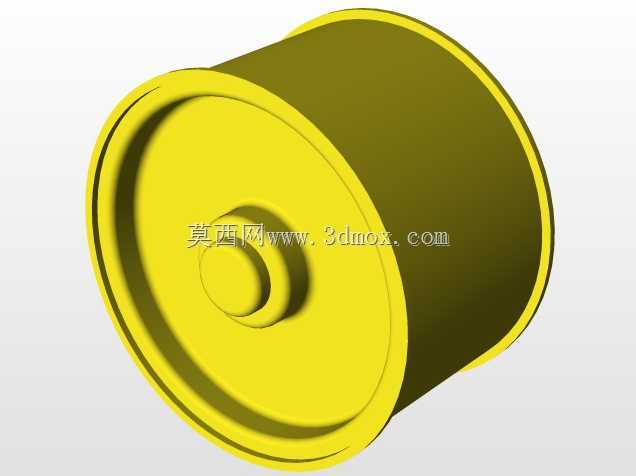

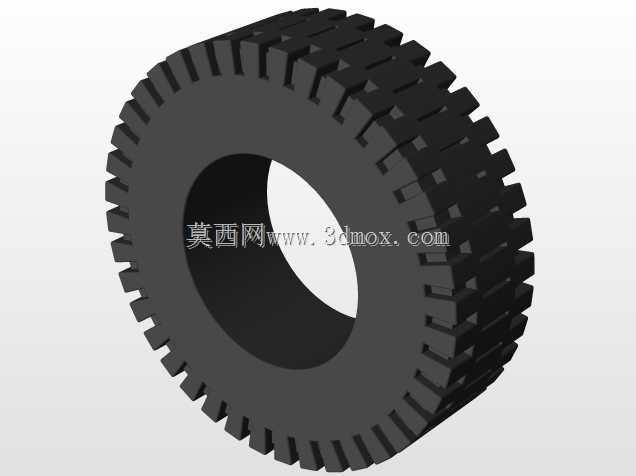

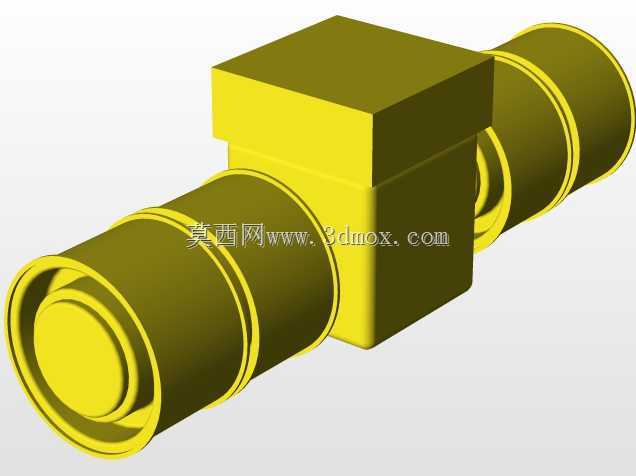

　　设计思路上，整车将易损件的快换性作为核心考量，前保险杠采用分体式螺栓连接结构，发生碰撞变形后可单独更换受损段，无需整体切割更换；轮边减速器的外侧设置了可拆卸防护圈，被浮石刮擦变形后可快速拆卸修复；轮胎采用大直径深花纹工程胎，单胎载荷远超公路重载轮胎，轮毂的安装螺栓采用对称均布设计，现场更换轮胎时无需对位找正，配合矿山常用的轮胎拆装机可在半小时内完成单胎更换。整车的管线布置全部走车架内侧的走线槽，外部没有裸露的液压油管、电线束，避免行驶中被飞溅石块打穿，所有管线接头都采用防尘防水快插结构，现场排查故障时可快速拔插检测，不会因粉尘进入造成接头堵塞。

　　从安装边界与外形尺寸来看，整车宽度控制在3.8米以内，适配矿山现有道路的会车宽度要求，整车高度在货厢落下时不超过4.2米，能够满足矿区现有架空管线、卸料口的通行高度限制，轴距控制在6.5米以内，保证转向灵活性。车架采用箱型截面焊接结构，纵梁厚度达到普通公路自卸车的2.5倍，所有焊缝都做了应力消除处理，能够承受满载时连续颠簸路面的交变载荷，不会出现早期开裂问题。悬挂系统采用油气悬架结构，相比钢板弹簧能够吸收更大的冲击载荷，在通过凹凸路面时，车轮的跳动行程可达300mm，能够始终保持轮胎与地面的接触面积，避免单轮悬空造成的动力损失与结构扭转变形。

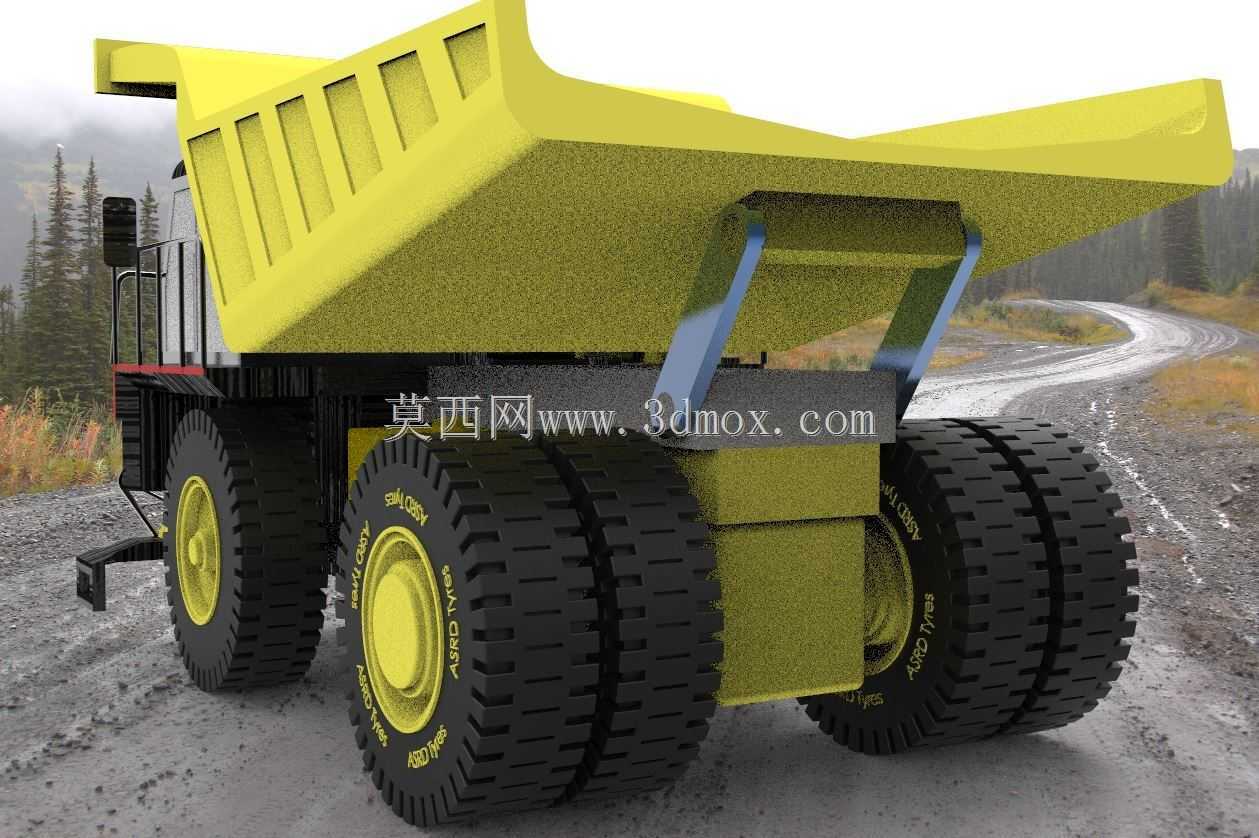

　　在细节设计上，货厢尾部设置了耐磨橡胶缓冲块，卸料回落时不会直接撞击车架造成结构变形，车厢尾部的铰接点采用自润滑轴承，日常运维无需频繁加注润滑脂，减少高粉尘环境下的保养工作量。前部的散热模块采用独立安装支架，与车架之间设置橡胶减震垫，避免长期振动造成散热器焊缝开裂，进气系统采用多级干式空气过滤，能够过滤99.9%的10μm以上粉尘，适配矿区高粉尘的作业环境，减少发动机早期磨损。整车的所有外露金属结构件都做了三层防腐涂装，底层为环氧富锌底漆，中间为抗冲击中层漆，表层为耐候面漆，能够适应矿区强紫外线、高湿度的腐蚀环境，延长结构件的使用寿命。
