工业通讯设备钣金防护外壳结构设计

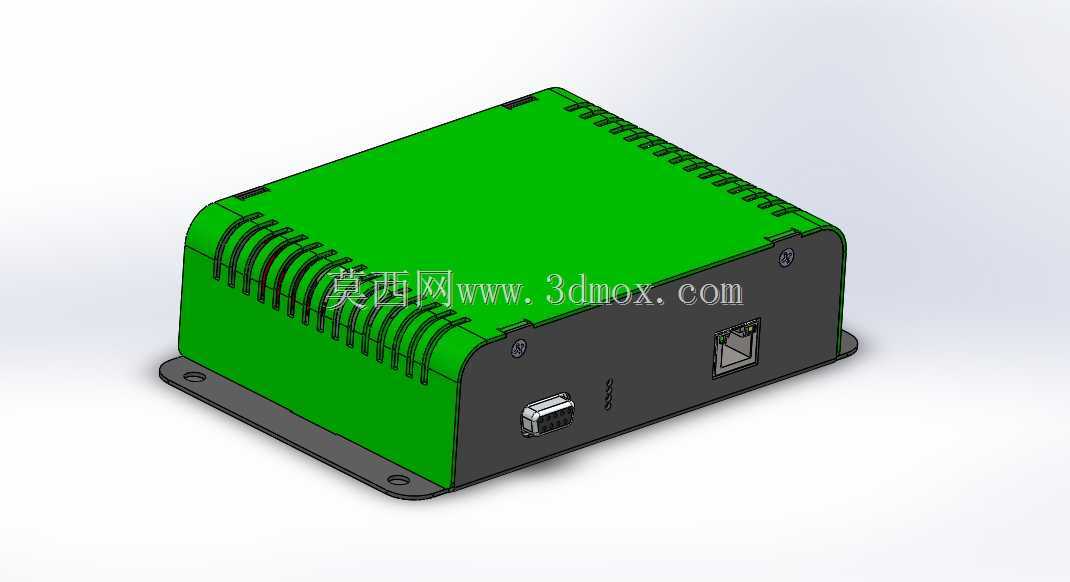

　　这类钣金外壳主要应用在工业现场的通讯采集、边缘计算终端类设备上，常见于工厂自动化产线的设备层组网、工业环境下的数据传输节点防护，需要适配车间多尘、存在轻微振动、温湿度波动较大的使用场景，壳体本身要承担内部电路板、通讯模块、接口组件的物理防护，同时兼顾设备运行时的散热需求，还要满足现场快速安装、后期维护开盖操作的实际使用要求。从结构设计逻辑来看，这款外壳采用上下分盒的拼接结构，上盖为带圆弧过渡的罩体，下壳为承载内部元件的基座，底部延伸出带安装孔的固定耳片，安装孔位的间距按照工业通用的导轨旁装、墙面固定、设备机架侧装的常规尺寸预留，安装边界适配常见的DIN导轨配套安装座，也可直接通过螺栓固定在设备柜体的安装板上，

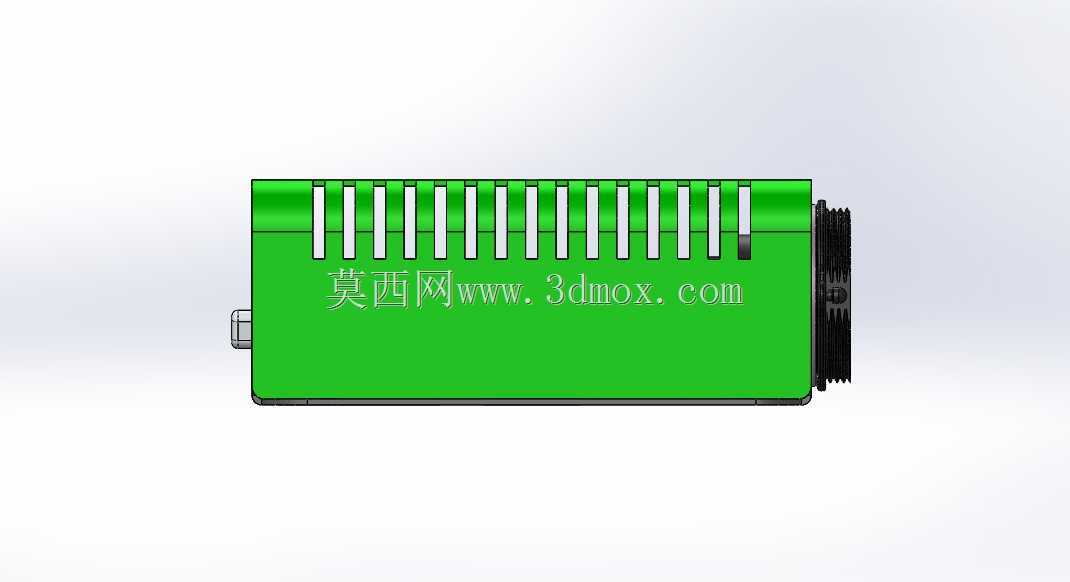

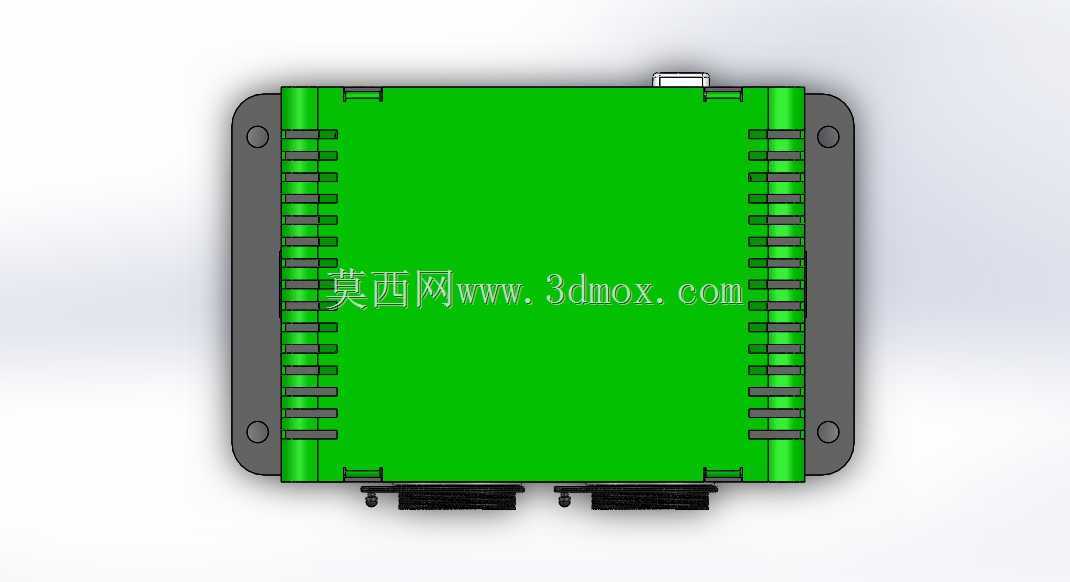

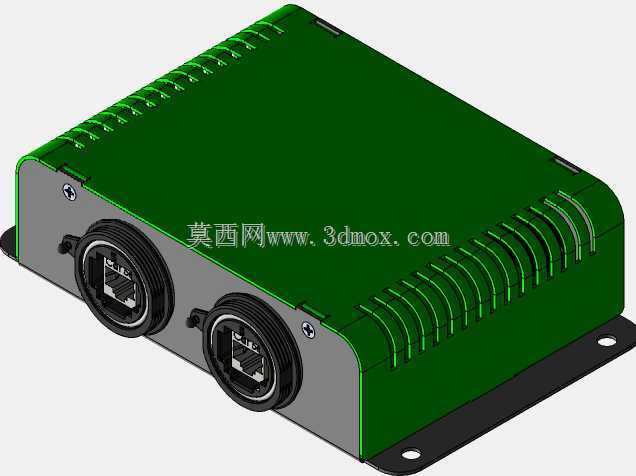

　　固定耳片的厚度做了加厚处理，避免现场安装时螺栓锁紧导致耳片变形，影响安装平整度。上盖表面排布的多组通风格栅，是根据内部发热元件的位置对应开设的，格栅的倾斜角度做了防溅水设计，既可以保证内部热量通过自然对流散出，又能避免车间现场的飞溅水滴、较大颗粒灰尘直接落入壳体内部，格栅的冲压成型直接在钣金下料时一体完成，不需要后续二次加工，能有效降低批量生产的加工成本。壳体侧面预留的接口开孔位置，对应常规工业通讯设备的常用接口配置，包括以太网接口、串行通讯接口的安装位，开孔的尺寸公差按照工业连接器的安装标准预留，保证接口组件安装后不会出现错位、间隙过大的问题，接口边缘做了翻边处理，既可以提升开孔处的结构强度，也能避免钣金锐边划伤安装人员的手部，

　　同时可以辅助接口密封圈的贴合，提升接口处的防护等级。上下壳的连接采用侧边嵌入式卡扣加内部隐藏螺丝的固定方式，日常维护时只需要拧下少量固定螺丝即可拆开上盖，不需要完全拆下整个壳体，卡扣结构可以在螺丝拆除后暂时固定上盖位置，避免开盖时上盖直接掉落碰伤内部元件，壳体拼接处预留了密封胶条的安装槽，可根据使用场景的防护需求选配密封胶条，实现IP54左右的防护等级，适配多数普通工业现场的使用要求。壳体的边角处全部做了圆弧过渡处理，没有尖锐的直角结构，一方面是钣金折弯加工时的工艺需求，避免折弯处出现应力集中导致板材开裂，另一方面也能避免现场安装维护时尖锐边角划伤操作人员，同时圆弧过渡的外观在工业设备中也能减少磕碰掉漆的概率，提升壳体的耐用性。

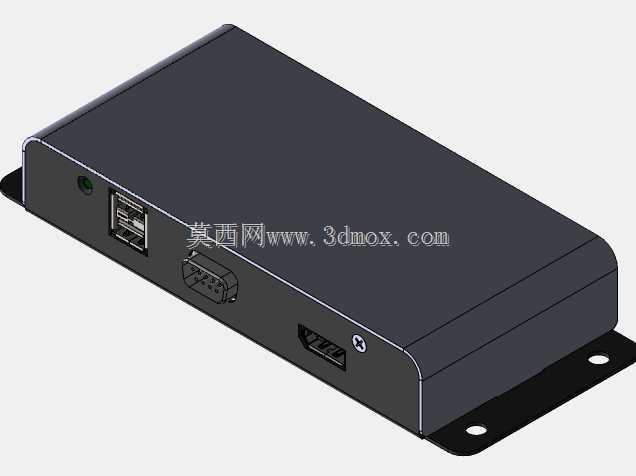

　　内部的安装柱采用钣金压铆的方式固定在下壳基座上，柱体的高度按照常规工业电路板的安装高度预留，保证电路板安装后和壳体内壁留有足够的安全间隙，避免电路板上的元件接触壳体内壁造成短路，压铆柱的位置对应常见的工业核心板、通讯载板的通用安装孔位，具备一定的通用性，可适配多款同尺寸的电路板组件，减少同类型外壳的重复开模成本。外壳的表面处理采用喷塑工艺，绿色和黑色的分区配色既可以区分壳体的上下部分，也能在工业现场环境中具备较好的辨识度，喷塑层的厚度按照工业设备外壳的常规标准控制，具备较好的耐刮擦、防腐蚀能力，可适应车间内的轻度油污、潮湿环境，不会短时间内出现表层脱落、锈蚀的问题。在设计过程中，所有的折弯参数都按照常规冷轧钢板的折弯系数设置，下料时的工艺缺口全部预留到位，避免折弯时出现板材撕裂、起鼓的问题，整个壳体的零件数量少，没有复杂的异形结构，全部采用常规的钣金下料、折弯、压铆、焊接工艺即可完成加工，不需要特殊的定制刀具或者复杂工装，批量生产时的加工效率高，成本可控，适合中小批量的工业通讯类设备配套使用。
