双门运动跑车曲面外观结构设计方案

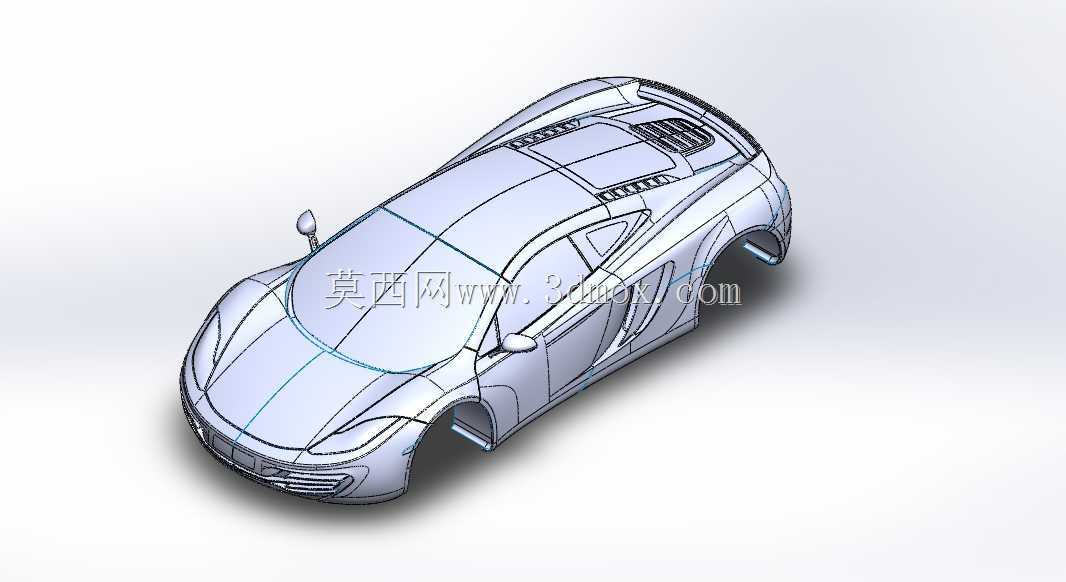

　　做这类跑车外观曲面建模的时候，最先要锚定的是整车的安装边界，轮拱的位置直接决定了悬架、行走机构的布置空间，不能为了曲面流畅度压缩轮腔的最小活动余量，前轮转向时的最大摆角、后轮跳动的极限行程都要在曲面构建初期就预留出足够间隙，避免后续结构干涉。从实际应用场景来看，这类曲面壳体模型主要用于整车前期造型评审、风阻仿真验证、覆盖件开模数据参考，也可作为改装套件设计的基础母版，在汽车造型设计环节，曲面的连续性直接影响后续油泥模型刮制、冲压模具分型的可行性。

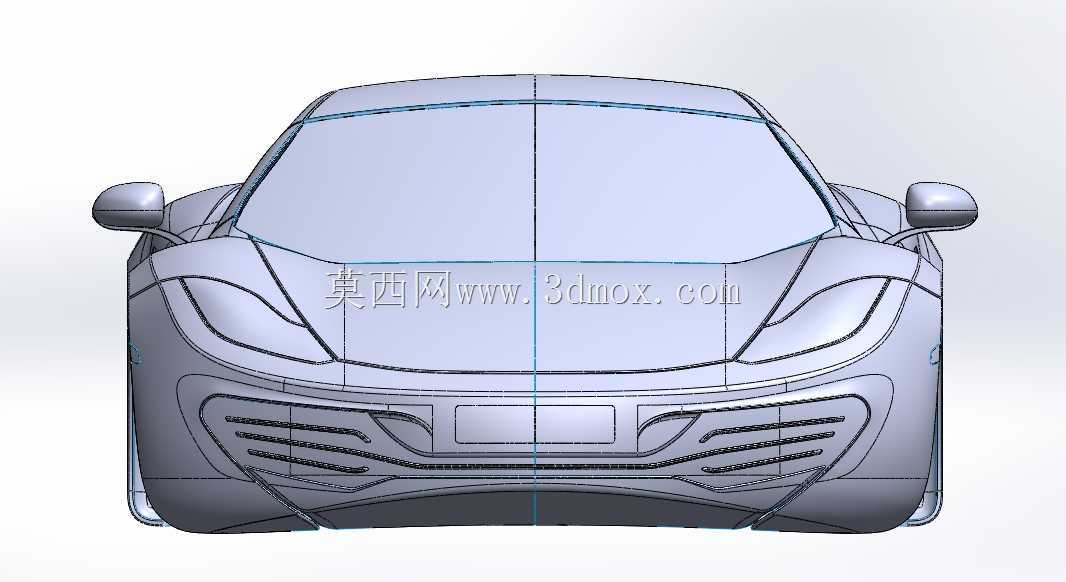

　　建模过程中要优先梳理车身的特征棱线，从车头进气区域的折线开始，顺着翼子板的曲率延伸到车门腰线，再过渡到车尾的散热区域，每一段曲面的G2连续性都要反复校验，避免出现光影扭曲的问题——尤其是侧围的大弧面，要兼顾A柱的视野遮挡范围、车门玻璃的升降曲率匹配，不能单纯追求视觉上的低趴效果而忽略实际使用中的人机工程要求。车头部分的曲面要预留出前保险杠、大灯总成、进气格栅的安装位，曲面的分模线位置要顺着特征棱线布置，尽可能降低后续冲压工序的回弹风险，引擎盖的曲面折角要考虑行人碰撞保护的溃缩空间，曲率半径不能过小，否则会不符合相关安全规范。

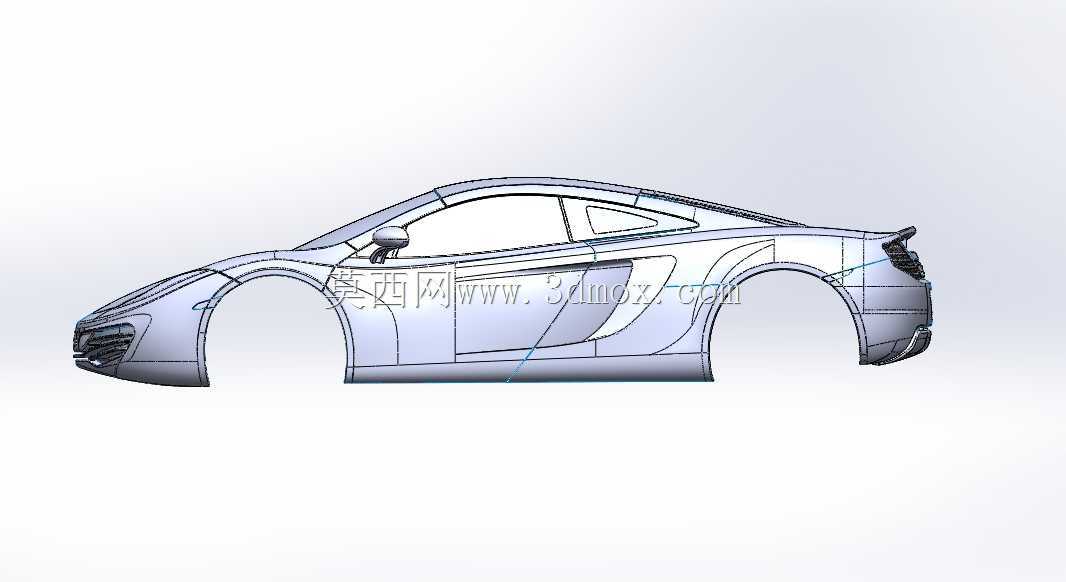

　　车身侧面的曲面要处理好车门与侧围的配合间隙，门把手的凹陷区域、后视镜的安装基座都要在主曲面构建完成后再做局部切除，避免破坏整体曲面的曲率连续性；侧进气口的造型要和后方的散热通道走向匹配，不能做成完全封闭的装饰性结构，要保证中置发动机的进气效率，曲面的倾斜角度要引导气流进入散热舱，同时避免行驶中产生额外的风噪。车顶的弧线从A柱顶端顺滑过渡到车尾的引擎散热区域，要兼顾乘员舱的头部空间，不能为了溜背造型过度压缩车顶高度，导致正常坐姿下头部余量不足；后窗的曲面曲率要匹配雨刮的运动轨迹，同时保证后方视野的通透度，车尾的散热格栅区域要预留出动力总成散热的通风面积，曲面的收尾角度要优化车尾的气流分离效果，降低高速行驶时的气动升力。

　　轮拱的曲面要和轮胎的外轮廓保持均匀间隙，不管是满载压缩还是极限转向工况，轮胎都不能和轮拱内衬发生剐蹭，轮眉的特征线要和侧围曲面顺滑衔接，避免出现明显的拼接痕迹。在曲面拆分的时候，要考虑每一块覆盖件的冲压工艺性，拉延深度不能超过板材的成型极限，转角处的圆角要尽可能均匀，减少后续模具调试的工作量；焊接边的位置要隐藏在特征棱线或者装饰条的安装位下方，保证外观面的完整性。

　　从结构匹配的角度来说，这个外观曲面模型是整车设计的最外层边界，内部的车架、动力总成、内饰部件都要在这个边界内完成布置，曲面构建时要在覆盖件内侧预留出钣金加强筋、隔音层、线束布置的空间，不能把曲面做的过薄导致后续结构件没有安装位置。车门区域的曲面要匹配铰链的安装角度，保证车门开启时的运动轨迹不会和翼子板发生干涉，车门密封胶条的安装面要做成等宽的环形曲面，保证密封性能的一致性。

　　做这类曲面建模最容易忽略的是不同视角下的光影一致性，要反复切换视角检查曲面的反光效果，尤其是在展厅灯光、自然光不同光照条件下，不能出现局部的凹陷或者凸起，这些光影瑕疵在实际油泥模型制作或者实车量产时会被无限放大，直接影响整车的外观质感。另外，车身所有外露的曲面都要做拔模角度校验，保证后续模具开模时能够顺利脱模，避免出现倒扣结构增加模具成本。
