曲面结构自行车车架三维设计模型

　　日常通勤、运动骑行、休闲代步等不同场景下的自行车，车架都是核心承载基体，所有转向、传动、轮组、制动部件都要依托车架完成安装定位，骑行过程中路面传递的颠簸冲击、骑行者施加的踩踏载荷、转向时的侧向扭力，全部要由车架结构承接分散，其结构合理性直接决定整车的骑行质感、使用寿命与安全性能。这款车架的设计过程中，首先梳理了各安装点位的边界约束：头管位置需要适配标准碗组规格，预留前叉舵管的安装空间，保证转向角度不受结构干涉；中管位置对应中轴安装位，需要匹配常规五通的尺寸公差，确保牙盘、曲柄转动时不会与管材发生剐蹭；后叉末端的开档尺寸要适配常规后轮花鼓规格，同时预留碟刹夹器或者V刹安装座的位置，保证轮组安装后同轴度符合装配要求；

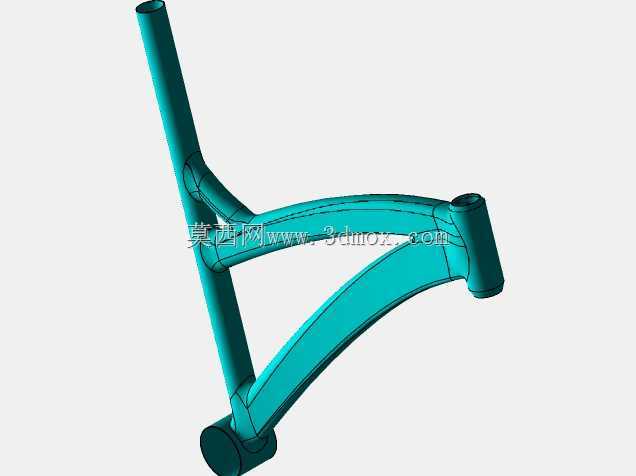

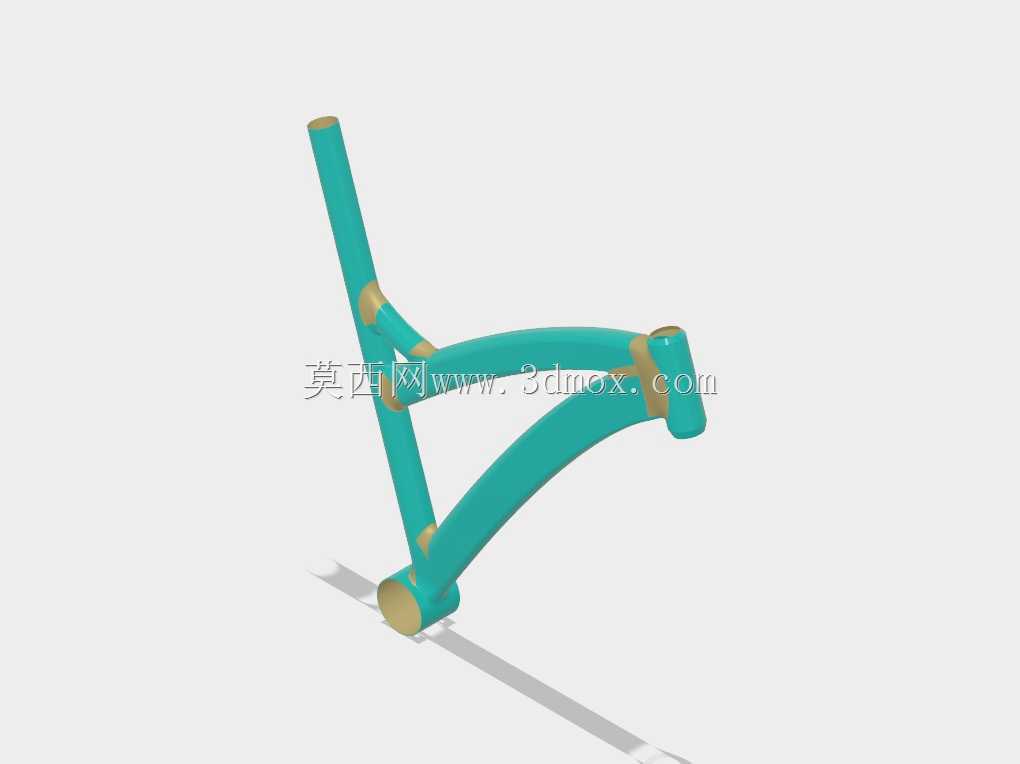

　　座管位置的内径要适配通用规格座管，保证座垫高度调节行程满足不同身高骑行者的使用需求。建模过程中没有采用简单的管材拼接思路，而是通过曲面建模工具完成各管材衔接位置的顺滑过渡，曲面拉伸工具先构建出各段主管材的基础曲面轮廓，根据管材的受力走向调整每一段管材的管径变化，在头管、中管、后叉上管、下管交汇的受力集中位置，通过曲面放样构建出平滑的补强过渡区域，替代传统焊接式的补强片结构，既减少了应力集中点，也让整体外观线条更流畅。曲面修剪工具用来处理各段曲面交汇位置的多余面域，保证相邻曲面之间的衔接精度，避免出现曲面缝隙或者重叠错位的问题，最后通过填充曲面完成各管材端口的封闭处理，让整个车架模型形成完整的闭合曲面实体，

　　可直接导入后续的结构仿真模块做受力分析。从实际应用角度看，这种曲面一体化建模的车架结构，在生产端可以适配碳纤维一体成型的加工工艺，各过渡位置的曲面曲率连续，铺层过程中不会出现纤维褶皱的问题，能更好发挥碳纤维材料的强度优势；如果用于金属材质车架生产，顺滑的曲面过渡也能减少焊接位置的应力集中，降低焊接后打磨整形的工作量。设计过程中还考虑了走线空间的预留，管材内部预留了刹车线、变速线的穿行走廊，避免外走线带来的风阻增加与线管老化问题，同时在管材的受力薄弱位置，通过调整曲面壁厚分布，在不额外增加整体重量的前提下提升局部抗扭、抗弯性能。各安装点位的相对位置经过反复校核，保证整车的轴距、堆高、reach值符合常规城市通勤与休闲骑行的几何设定，

　　骑行时的重心分布合理，既不会因为重心过于靠前导致转向过于灵敏操控不稳，也不会因为重心靠后导致爬坡时发力泄力。后叉的曲面弧度经过调整，兼顾垂直方向的吸震性能与侧向踩踏刚性，过颠簸路面时后叉能产生微小形变过滤细碎震动，大力踩踏时又不会出现明显的形变泄力，平衡骑行舒适性与传动效率。头管角度的设定匹配常规休闲骑行的操控需求，转向阻尼适中，低速骑行时不会出现晃把问题，高速巡航时也能保持足够的直行稳定性。
