黑白格涂装远程弹道运载器结构设计

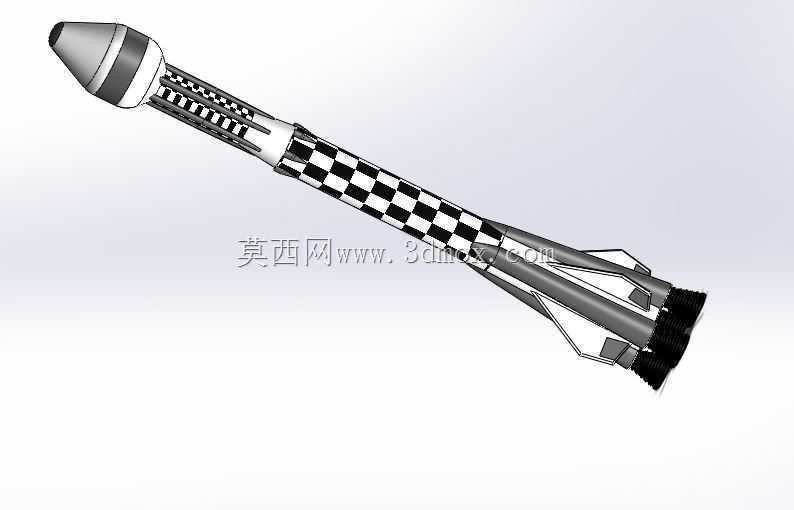

　　在航天防务装备的结构研发领域，远程弹道类运载器的三维结构建模是方案论证阶段的核心工作之一，这类装备的应用场景覆盖国防战略威慑、航天载荷投送等核心领域，其结构设计的合理性直接决定了飞行稳定性、载荷承载能力与射程表现。本次完成的弹体结构建模，从工程实际需求出发，首先梳理了弹体各舱段的功能划分：头部为整流罩舱段，采用锥形钝头设计，主要作用是降低飞行过程中的空气阻力，同时为内部制导组件、战斗部或载荷舱提供安装空间，该舱段的外形曲率经过多轮气动校核，确保在跨音速、超音速飞行阶段不会产生过大的激波阻力，同时避免气流分离带来的姿态扰动。弹身主体采用等直径圆柱形舱段设计，这一结构形式的优势在于加工工艺性好，舱段对接的同轴度容易保证，

　　同时内部空间利用率高，可以依次布置燃料贮箱、制导系统、动力控制组件等核心部件，本次建模中在弹身表面设置的黑白棋盘格标识，并非装饰性设计，而是飞行试验阶段用于光学测量的基准标识，能够帮助地面测控设备通过高速摄影捕捉弹体的飞行姿态、滚转速率、形变情况，这类标识的布置位置需要避开弹上的天线窗口、管路检修口、级间分离面，确保不会对弹上设备的正常工作造成干涉。弹体尾部为动力舱段，布置了多台发动机喷管与稳定尾翼，尾翼采用后掠翼设计，安装角经过气动计算匹配，能够在飞行初段、中段为弹体提供足够的静稳定度，避免弹体出现姿态发散；喷管的布局采用对称式布置，确保推力轴线与弹体纵轴重合，同时预留了推力矢量控制机构的安装空间，能够在飞行过程中通过喷管摆角调整实现姿态修正。从设计思路上看，建模过程中优先保证了各舱段的安装边界合理性：整流罩与弹身的对接面采用阶梯式止口设计，既能够保证对接后的同轴度，又能承受飞行过程中的轴向过载与气动载荷；级间分离面的位置设置在燃料贮箱的后端，分离机构的安装槽在建模中做了预留，确保分离时的冲击载荷不会影响相邻舱段的设备安装精度；弹身内部的设备安装导轨采用标准化的接口设计，不同功能的舱段模块可以根据任务需求快速更换，提升了弹体的任务适配性。外形尺寸方面，弹体长径比控制在合理区间，既保证了足够的燃料装载空间以满足射程要求，又避免长径比过大带来的弹体结构刚度不足问题，尾部喷管的出口直径、

　　尾翼的展长都严格控制在弹体的最大径向尺寸边界内，避免在运输、起竖、发射过程中与发射装置产生干涉。在结构细节处理上，建模时考虑了弹体的加工工艺可行性：所有舱段的蒙皮厚度采用渐变设计，头部整流罩因为承受较大的气动加热与气动载荷，蒙皮厚度略大于弹身中段，尾部动力舱段因为要承受发动机的推力载荷与振动载荷，在蒙皮内部设置了纵向加强筋与环形隔框，隔框的位置与内部设备的安装点对应，既提升了舱段的整体刚度，又为设备安装提供了固定接口。对于弹上的管路、线缆走向，建模时在弹身内壁预留了走线槽空间，避免线缆与燃料管路、活动部件产生干涉，同时在舱段对接位置预留了线缆接插件的安装空间，确保舱段对接时能够快速完成电气连接。这类弹体结构的三维建模，

　　不仅能够为后续的气动仿真、结构强度校核、模态分析提供精准的几何基础，还能够直接用于生产阶段的工艺工装设计、发射装置的接口匹配设计，在方案论证阶段通过三维建模提前发现结构干涉、安装空间不足、工艺性差等问题，能够大幅减少后续物理样机试制阶段的整改工作量，缩短研发周期，降低研发成本。在实际工程应用中，这类结构模型还可以用于教学演示、方案汇报、作战仿真推演等场景，精准的结构外形能够保证仿真推演过程中弹体雷达反射截面积、气动特性等参数的准确性，为作战方案制定提供可靠的支撑。建模过程中没有过度追求外观的渲染效果，而是把结构合理性、工艺可行性、接口匹配性放在首位，所有的结构细节都对应实际的工程需求，比如弹体表面的口盖位置，都对应内部设备的检修需求，口盖的密封结构、快卸锁安装位置都做了精准建模，确保地勤人员能够快速完成设备检测与维护；尾翼与弹身的连接接头采用铰接式设计，预留了折叠机构的安装空间，方便弹体在运输状态下缩小径向尺寸，适配运输载体的尺寸限制。
