乘用车配套螺旋弹簧式减震悬架总成结构

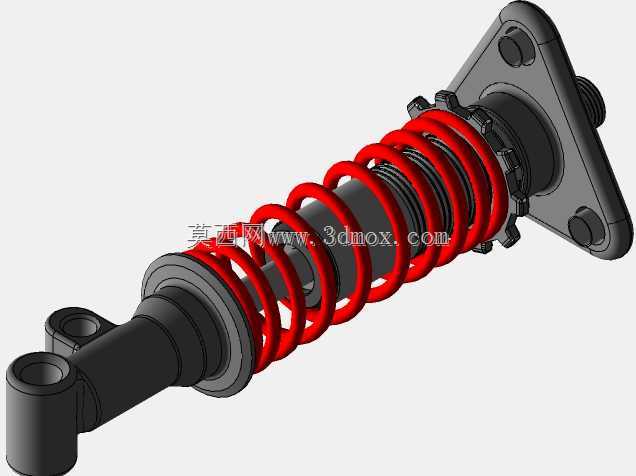

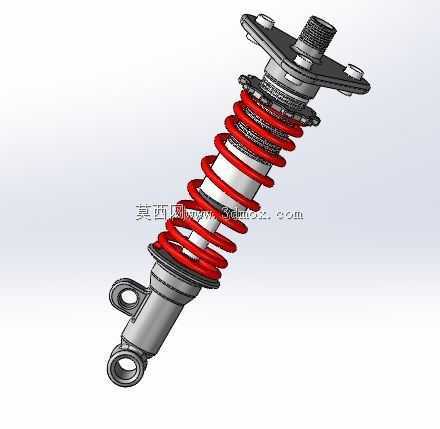

　　这套悬架结构主要面向乘用车辆底盘的悬挂系统应用，是连接车轮与车身承载结构的核心缓冲传力部件，日常行驶过程中需要同时承担垂直方向的载荷传递、路面冲击缓冲、行驶姿态约束多重作用，实际装车场景覆盖普通家用前驱、后驱乘用车的前桥或后桥独立悬挂工位，能够适配铺装路面、轻度非铺装路面的日常行驶工况，在车辆经过减速带、路面坑洼、接缝落差位置时，可通过弹簧与阻尼结构的配合快速衰减路面传导的振动，避免冲击直接传递到车身舱室，同时在车辆转向、变道、制动过程中约束车轮的定位参数偏移量，保证轮胎与地面的有效接触面积，提升行驶过程中的抓地稳定性。从结构设计逻辑来看，这套总成采用了螺旋弹簧与阻尼筒同轴布置的结构形式，阻尼筒的上端设置了带安装孔位的顶胶固定座，

　　通过三个均布的螺栓点位与车身轮拱位置的安装支座刚性连接，顶胶内部集成了橡胶缓冲衬垫，能够过滤一部分高频细碎振动，减少金属结构硬连接带来的异响传递；阻尼筒的下端设置了两个带衬套的铰接吊耳结构，分别对应转向节与下摆臂的连接点位，安装时吊耳内的橡胶衬套可以允许小角度的摆动余量，适配悬挂跳动过程中的角度变化，避免运动干涉。螺旋弹簧采用等节距圆柱螺旋结构，弹簧钢丝的直径、圈数经过匹配调校，能够提供符合设计要求的弹簧刚度，在空载、满载工况下都能保持合理的悬挂行程余量，弹簧上下两端都设置了弹簧座定位结构，下端弹簧座与阻尼筒外筒刚性固定，上端弹簧座与顶胶支座接触，避免弹簧在压缩、伸张过程中出现径向窜动。阻尼筒内部为液压阻尼结构，

　　通过活塞上的节流孔控制油液的流动速率，提供与运动速度匹配的阻尼力，在弹簧压缩时提供较小的阻尼力保证缓冲效果，在弹簧伸张回弹时提供较大的阻尼力快速消耗振动能量，避免出现多余的往复弹跳。从安装边界尺寸来看，这套悬架总成完全处于自由状态时的总长度适配对应车型的轮拱空间，上端安装座的三个螺栓孔分布圆直径与车身安装点位完全匹配，下端两个吊耳的孔间距、孔径参数与转向节、下摆臂的连接销轴尺寸对应，装车过程中不需要额外修改安装点位即可直接适配，悬挂的最大压缩行程、最大伸张行程都经过校核，在极限跳动位置不会出现弹簧并圈、阻尼筒触底、结构件与周边轮拱、轮胎、制动管路发生干涉的情况。结构设计过程中充分考虑了实际使用的受力工况，

　　阻尼筒的外筒采用高强度钢材加工，能够承受侧向力与轴向冲击力的复合作用，弹簧表面做了防锈涂层处理，应对日常行驶中的泥水、盐雾腐蚀，铰接位置的衬套采用耐老化橡胶材质，长期使用后不会出现过度开裂、刚度衰减过快的问题。在三维建模过程中，所有结构的配合间隙都按照实际装配公差设置，弹簧与阻尼筒外筒之间保留了足够的径向间隙，避免悬挂运动过程中弹簧与筒身发生摩擦异响，上端安装座的螺栓孔位做了沉台设计，保证螺栓安装后头部不会突出平面影响贴合度，下端吊耳的衬套安装孔位设置了定位台阶，保证衬套压装后位置准确不会出现轴向窜动。这套结构的建模还原度覆盖了所有实际装车的功能结构，没有省略影响装配关系的细节特征，能够直接用于底盘悬挂的结构匹配校核、教学演示、改装方案验证等场景，结构的受力路径清晰，从车轮传导的冲击力先通过下端吊耳传递到阻尼筒与弹簧，再通过弹簧与阻尼筒的共同作用缓冲后，经上端安装座传递到车身结构，整个传力路径没有应力集中的薄弱点位，各个连接位置的强度都经过匹配，能够满足日常行驶的载荷要求。
