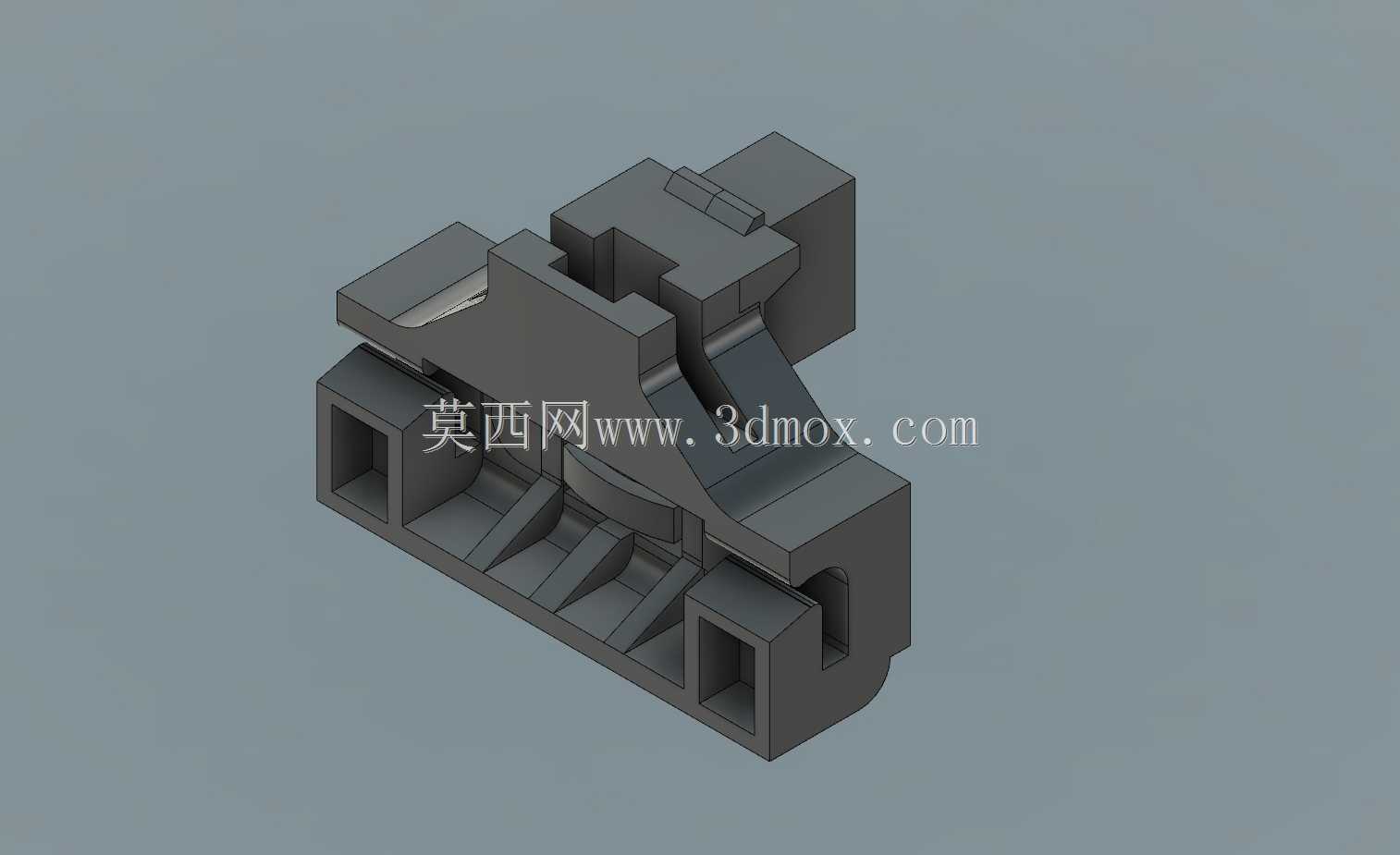

日常做车身附件结构开发时,车窗升降系统的侧部支撑件往往是容易被忽略但直接影响升降平顺性的核心小件,这次拆解重构的这款适配高尔夫车型的升降侧部件,是在多次实车台架测试后调整完细节的成熟结构。先从实际装车场景说,这个部件安装在车门内饰板与钣金内腔之间的升降导轨侧方,属于玻璃升降过程中的侧向定位与滑动支撑载体,日常车辆使用中,玻璃升降时的侧向晃动、冷天升降卡滞、长期使用后的导向间隙变大,很多问题根源都在这个小支撑件的结构设计合理性上。
从功能特性来看,这个构件首先承担玻璃升降过程中的侧向限位作用,玻璃在沿导轨上下运行时,边缘会与这个构件的导向槽接触,抵消玻璃运行中产生的横向摆动力,避免玻璃出现晃动、异响甚至脱轨的情况。其次构件上的多道加强筋结构,不是随意排布的,每一条筋的位置都对应受力集中点:玻璃上升到顶时的冲击力、下降到底时的缓冲反力、车辆行驶过程中车门振动带来的交变载荷,都通过这些加强筋分散到整个构件的安装基面上,避免局部应力集中导致的构件开裂。构件上预留的几个方形空腔,一方面是为了减少注塑成型时的缩痕风险,控制整件的重量,另一方面这些空腔刚好对应车门内部的线束、卡扣的走形与安装位,不会和车门内其他部件产生干涉,这是在结构设计初期就和车门总布置反复核对过安装边界后的结果。
说到设计思路,最开始做初稿的时候,导向槽的圆角半径做的偏小,台架测试跑了三千次升降循环就出现了导向面磨损严重的问题,后来把导向接触面上的圆角加大到R2.5,同时在接触区域做了0.3mm的凸起耐磨面,不用额外加嵌件,靠注塑材料本身的耐磨特性就把磨损量控制在了标准范围内,毕竟这类内饰支撑件都是采用玻纤增强PP材料注塑成型,材料本身的自润滑性足够,只要接触型面设计合理,不需要额外增加衬套类零件就能满足十万次以上的升降寿命要求。另外构件上的安装定位结构,采用的是两个卡扣位加一个定位销的组合,安装时先把定位销卡入车门钣金的预制孔内完成预定位,再把两个卡扣压入对应的安装孔,整个安装过程不需要额外打螺丝,总装线上的装配工时能控制在8秒以内,符合整车厂的总装节拍要求。
再讲外形尺寸与安装边界的控制,这个构件的整体轮廓是根据高尔夫车型前门内腔的剩余空间逆向拟合出来的,最宽处尺寸控制在68mm,最高处42mm,整体厚度方向的尺寸不超过32mm,完全避开了车门内防撞梁、门锁机构、音响喇叭的安装空间,甚至连玻璃升降电机的线束走位空间都预留了3mm以上的安全间隙,不会出现装车后磨线束的问题。导向槽的开口尺寸比玻璃厚度大1.2mm,这个间隙值是反复验证过的:间隙太小的话,冷天塑料件收缩、玻璃表面结霜厚度增加时,就会出现升降卡滞;间隙太大的话,玻璃运行时的晃动量超标,高速行驶时会出现风噪变大、玻璃共振的问题。构件底部的支撑面做了1.5度的拔模斜度,既方便注塑脱模,也能在安装时起到导向作用,让卡扣更容易对准安装孔。
很多刚入行的结构工程师做这类小件的时候,总觉得结构简单随便画画就行,实际上这类和运动部件直接接触的支撑件,每一个尺寸、每一条筋的位置、每一个圆角的大小,都直接影响最终的使用体验。比如这个构件上的几个减重空腔,不是随便挖空的,空腔的壁厚全部控制在2.5mm,和主体壁厚保持一致,避免注塑时因为壁厚不均产生气泡、缩孔,导致构件强度下降。还有导向面的表面粗糙度要求,设计时要求达到Ra1.6,太粗糙的话会增大玻璃升降的阻力,太光滑的话注塑成型时容易出现粘模的问题,反而增加生产难度。在实际台架验证阶段,这个结构还专门做了高低温循环测试,在-40℃到85℃的环境箱内放置24小时后再做升降测试,没有出现开裂、变形、卡滞的问题,完全满足整车的环境适应性要求。另外这个构件的结构还做了通用化考虑,只要稍微调整导向槽的宽度和安装卡扣的位置,就能适配同平台的其他车型,不需要重新开模,能大幅降低后续车型的开发成本和模具投入。
