双插针式定位支撑塑料连接基座结构

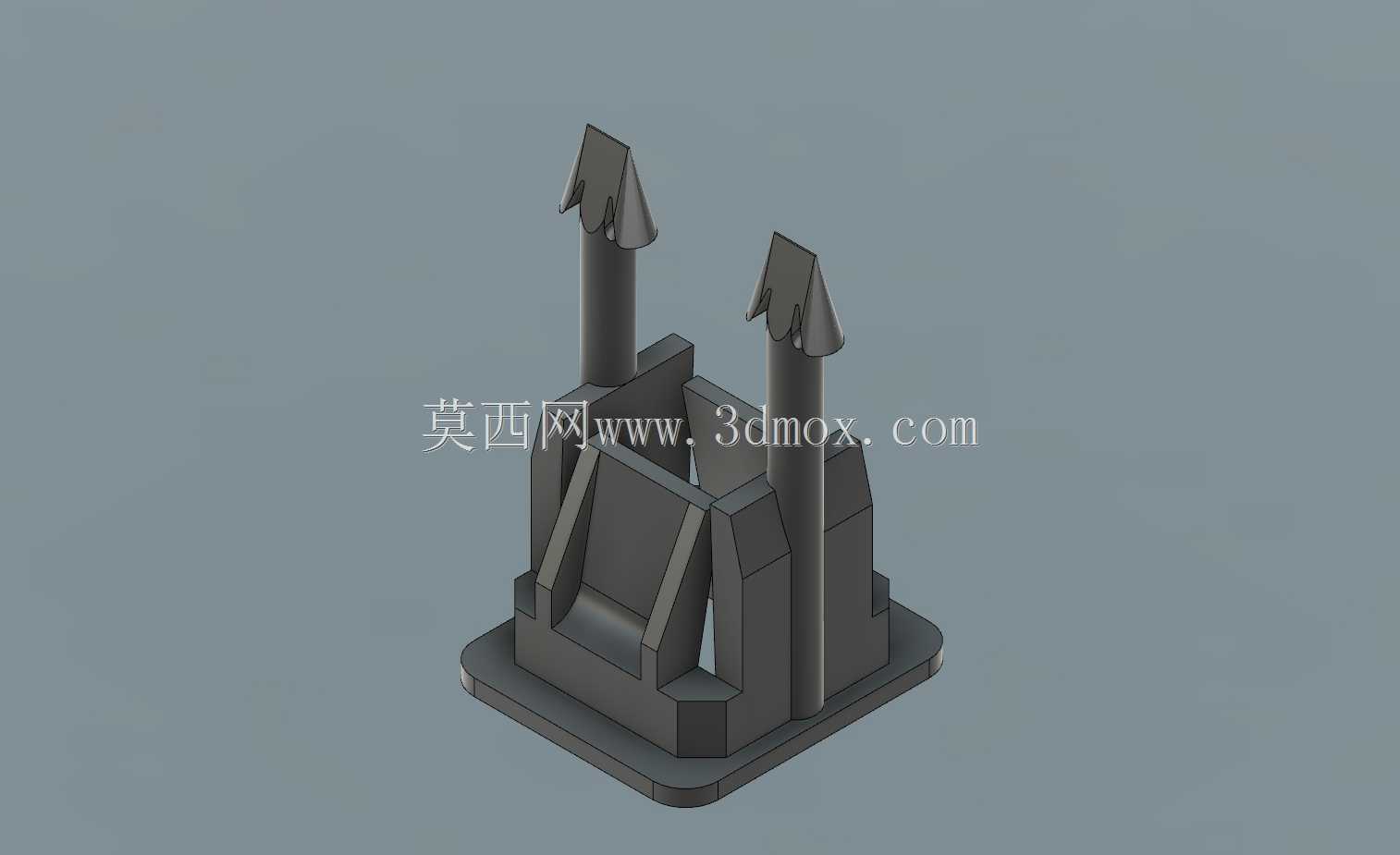

　　这款双插针式支撑基座，日常多应用在小型电子设备内部的板件连接、线束定位场景里，不少消费类电子、小型工控模块的内部装配环节，都会用到这类带定位插针的塑料支撑件，用来替代传统的螺丝锁付，减少装配工序的同时，也能避免金属螺丝对电路板造成的应力损伤。从实际使用场景来看，这类零件大多是通过底部的法兰式安装底座贴合在设备壳体的预设安装位上，底座做了圆角过渡处理，没有尖锐的棱角，在自动化装配线上走料的时候不会卡滞，也不会刮伤设备内部的线束绝缘层。两根向上延伸的插针是整个零件的核心功能结构，插针头部做了箭头式的倒卡结构，穿过电路板或者塑料支架的对应安装孔之后，倒卡会自动弹开卡在孔位的另一侧，不需要额外打胶或者锁螺丝就能完成固定，装配的时候只需要垂直压入即可，单手就能操作，非常适合流水线的快装作业。

　　设计的时候特意在插针和底座的连接位置做了三角加强筋结构，每根插针的两侧都有对称的加强筋连接到底座平面，避免插针在压入安装孔的时候因为受力过大出现根部断裂的问题，毕竟这类塑料件大多是采用PA或者ABS材质注塑成型，虽然有一定的韧性，但细长结构的根部如果没有加强处理，反复拆装或者受侧向力的时候很容易出现白痕甚至断裂。中间的支撑框架做了镂空的减重设计，既可以减少注塑时候的材料用量，降低单件成本，也能避免厚胶位导致的注塑缩水问题，整个零件的壁厚尽量保持均匀，过渡位置都做了圆角处理，减少注塑过程中的应力集中，提升零件的成型合格率。

　　从安装边界来看，底部安装座的长宽尺寸适配常规的20mm间距安装孔位，安装面的平面度控制在0.1mm以内，压装之后不会出现倾斜的问题，两根插针的中心距严格匹配电路板上的定位孔间距，公差控制在±0.05mm，插装之后不会出现孔位错位导致的电路板翘曲问题。插针的有效卡接长度适配1.2-1.8mm厚度的板材，倒卡的斜面角度做了30度的导向设计，压入的时候阻力更小，卡入之后的倒扣量有0.8mm，能够提供足够的拉拔力，正常使用情况下不会出现松脱的问题。

　　在实际选型应用的时候，这类支撑件需要根据实际安装的板材厚度选择对应的插针长度，如果板材偏薄可以在插针根部增加垫片调整压紧量，如果是需要经常拆装的场景，可以选择韧性更好的PA66材质，反复拆装十次以上也不会出现倒卡断裂的问题。另外在结构设计的时候，插针的内部做了轻微的空心结构，压入的时候插针可以有轻微的向内收缩变形，进一步降低压入力，提升装配手感，同时也不会降低卡接之后的拉拔强度。底座的边缘做了一圈0.2mm的凸台，安装的时候可以和壳体上的定位凹槽配合，提前预定位，避免压装的时候零件出现偏移，不需要额外的治具定位就能完成精准装配，对于小批量装配的场景来说非常友好，不需要投入额外的装配治具成本。

　　这类零件虽然结构看起来不复杂，但细节处的设计直接影响实际装配的效率和使用的可靠性，比如插针头部的导向锥度如果设计得太陡，压入的时候阻力会很大，装配工人操作的时候容易压歪导致插针断裂，如果锥度太缓，卡入之后的倒扣量不足，很容易受振动松脱。加强筋的厚度也需要控制在主壁厚的0.6倍左右，太厚的话会在零件表面出现缩痕，影响外观，太薄的话起不到加强的作用，受力的时候加强筋本身容易断裂。整个零件的脱模斜度控制在1.5度左右，注塑生产的时候可以顺利脱模，不会出现顶白或者拉伤的问题，适合大批量注塑生产，单件的生产周期短，成本可控，非常适合大规模的电子设备装配场景使用。
