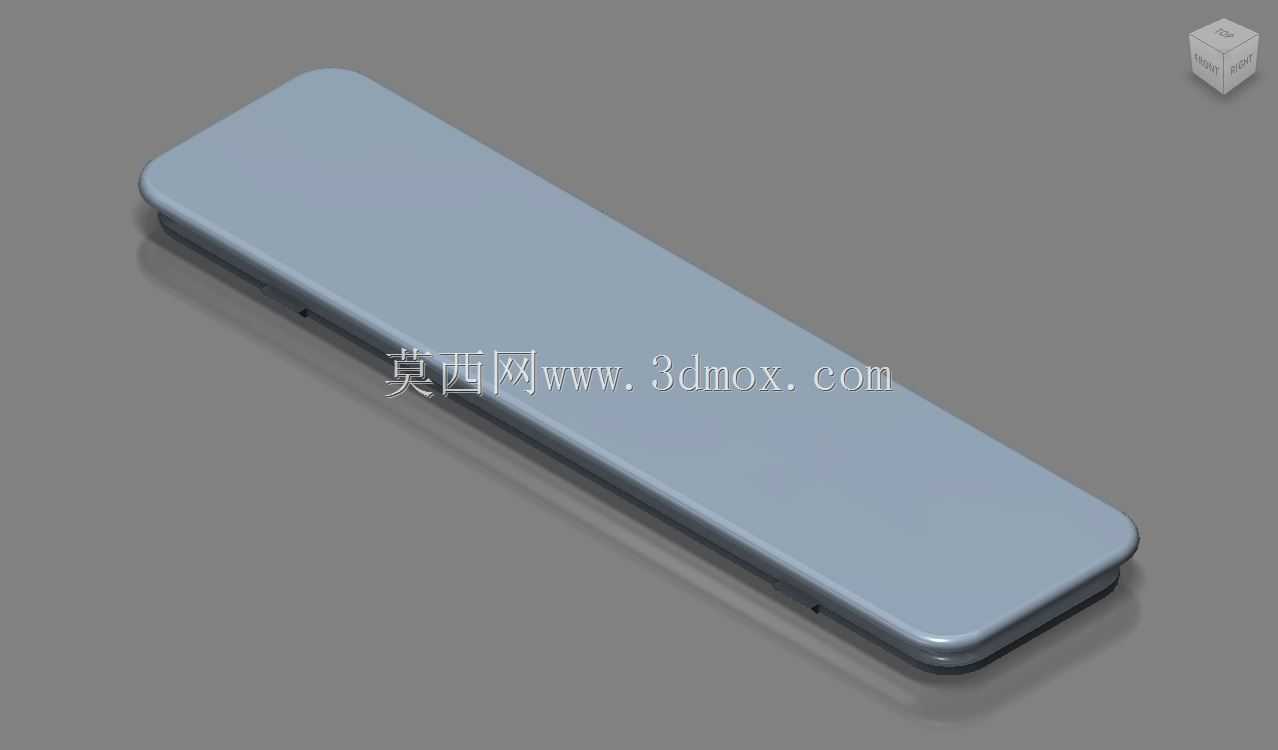

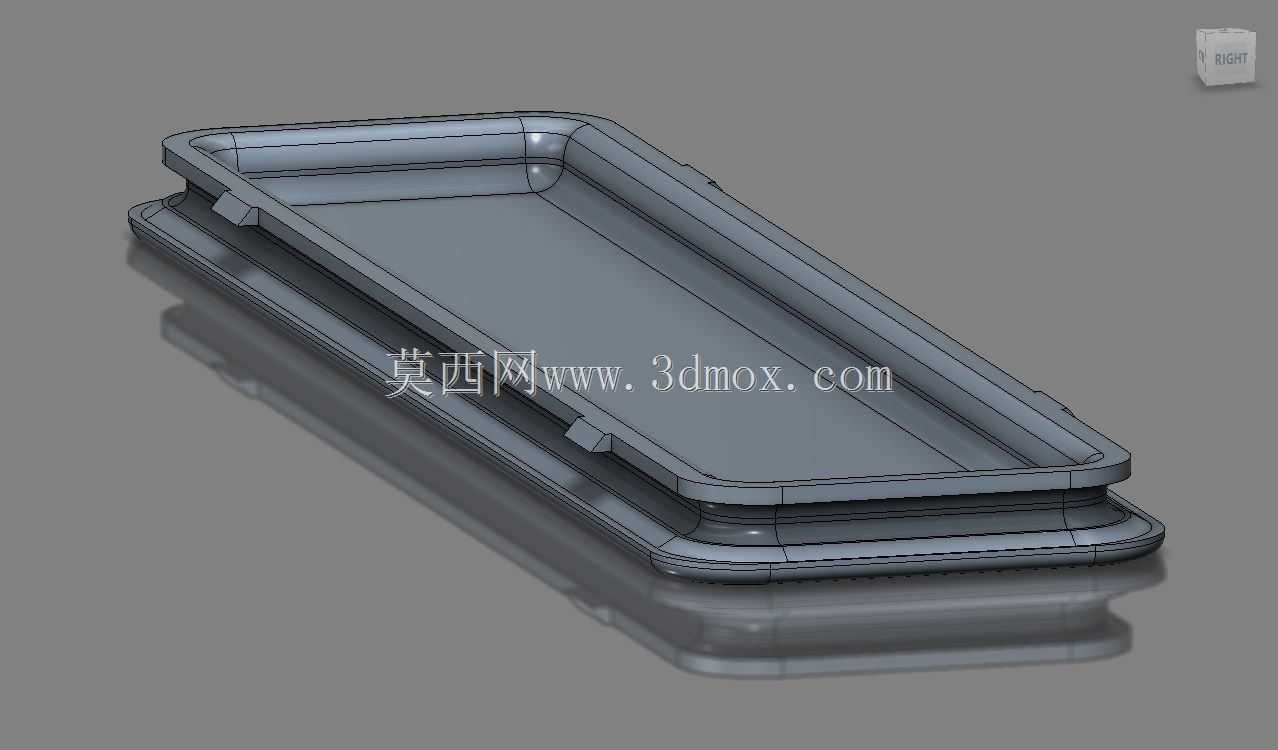

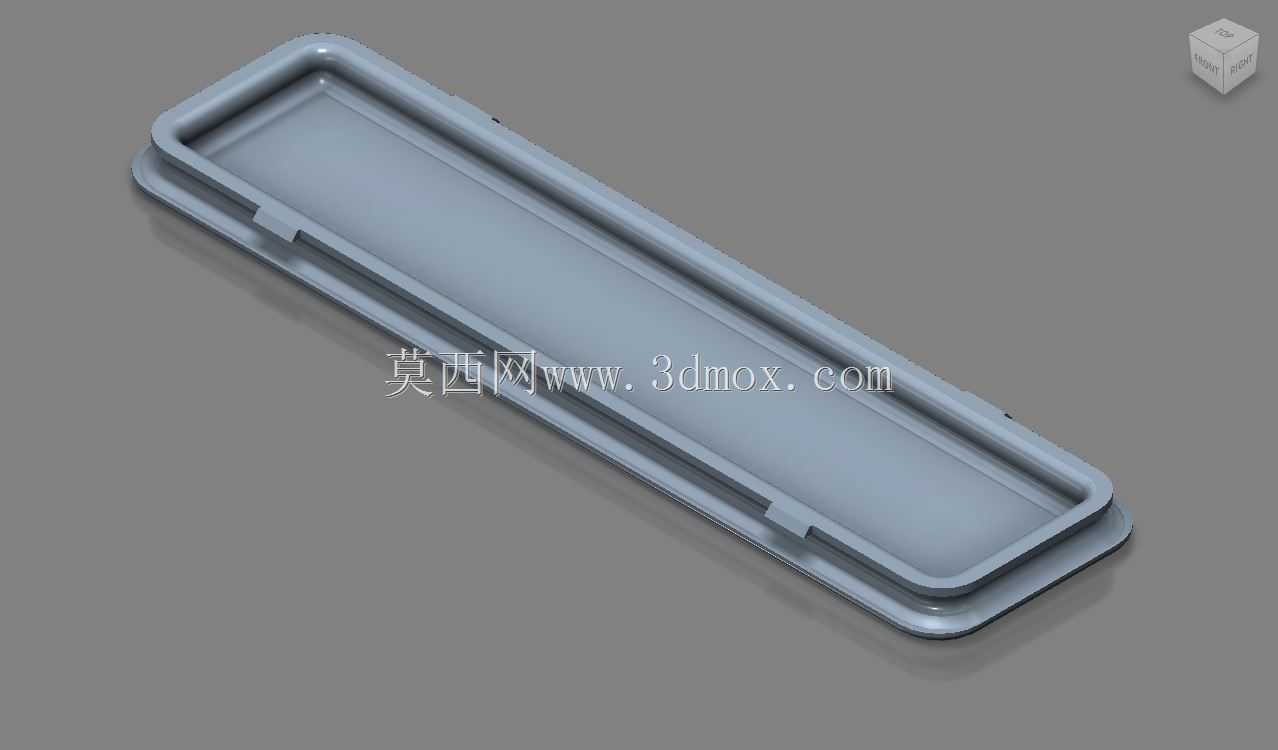

摩托罗拉GM950车载电台替换背板结构

　　车载电台在商用调度、应急通讯、户外作业车队的场景中，长期处于颠簸、温湿度波动大的使用环境，背板作为电台主体与安装基座之间的核心承载连接件，其结构可靠性直接决定电台的固定稳定性与长期使用安全性。这款适配摩托罗拉GM950的替换背板，主要针对原装备件损耗后的替换需求设计，也可用于定制化安装场景下的固定结构适配。从实际使用场景来看，GM950作为经典的车载电台型号，广泛应用在物流车队、工程作业车辆、应急通讯保障车辆上，日常使用中背板需要承受车辆行驶带来的持续振动，同时要适配车内安装位的空间约束，还要保证与电台主体的卡扣、定位结构完全匹配，避免出现安装后松动、对位偏差导致的接口接触不良问题。设计这款背板时，

　　首先还原了原厂背板的所有安装定位特征，包括与电台壳体卡合的侧边卡扣位、用于穿设固定螺丝的柱位结构，以及背板表面的加强筋布局——原装备件在长期使用中容易出现卡扣断裂、安装柱开裂的问题，建模时针对这些易损位置做了壁厚的均匀化处理，避免局部应力集中，同时保留了原厂的安装边界尺寸，确保替换时不需要对原有安装基座做任何修改，可直接对位安装。外形方面，背板采用长条形圆角结构，整体轮廓完全贴合GM950电台的背部曲面，边缘做了R角过渡，既避免安装时划伤操作人员，也能减少应力集中导致的结构开裂。安装边界上，背板的所有固定孔位间距、卡扣位置的尺寸公差控制在±0.1mm范围内，保证与电台壳体、安装支架的装配间隙符合原厂装配要求，不会出现安装后电台晃动、

　　固定螺丝对位偏差的问题。从功能特性来看，这款背板除了承担电台与安装支架之间的连接承载作用，还预留了与原厂一致的走线避让空间，不会干涉电台背部的接口接线，包括电源接口、天线接口、手咪接口的走线空间都完全还原，安装后不会出现线缆被挤压、弯折半径过小导致的线缆损耗问题。在结构设计思路上，建模时优先保证结构强度与安装适配性，没有做多余的外观修饰，所有曲面、筋位都服务于结构强度与装配需求，背部的加强筋采用纵横交错的布局，在不增加整体壁厚的前提下提升了背板的抗弯折性能，即使在车辆长期颠簸的工况下，也能保持结构形态稳定，不会出现形变导致的电台松动。针对不同的安装场景，这款背板的结构也兼容嵌入式安装与表面贴装两种常见的车载电台安装方式，

　　安装孔位的深度与螺纹规格完全匹配原厂固定螺丝，用户替换时可以直接沿用原有固定件，不需要额外采购适配螺丝。实际装车验证的场景中，这款背板在持续振动测试下的结构稳定性与原厂件一致，卡扣位的插拔寿命也能满足日常拆装维护的需求，不会出现几次拆装就卡扣断裂的问题。对于从事车载通讯设备改装、维修的结构设计人员来说，这个模型可以直接用于备件加工的参考，也可以基于这个基础结构做定制化修改，比如针对特殊安装位调整固定孔位位置、增加额外的走线固定结构等，不需要从零开始测绘原厂件，能大幅缩短设计周期。建模过程中对所有配合面都做了公差匹配，确保加工后的零件能顺利装配，不会出现过盈量过大导致的装配困难，或者间隙过大导致的松动问题。背板的整体壁厚控制在2mm，既保证了足够的结构强度，也不会过度增加零件重量，符合车载配件轻量化的设计要求。边缘的圆角处理除了避免划伤，也能减少注塑加工时的应力集中，降低零件生产时的翘曲变形概率，不管是采用3D打印打样还是注塑批量生产，这个结构都具备良好的工艺性。
