30规格铝型材配套方形端盖结构设计

　　在工业铝型材搭建的各类设备机架、防护围栏、工作台框架结构中，型材端面的封闭处理是结构收尾环节极易被忽略却直接影响成品完成度的细节。这款适配30系列铝型材的端盖，正是针对该场景开发的配套结构件，日常应用覆盖自动化设备机架端面封堵、生产线防护栏型材端头封闭、工业工作台框架边角遮盖、3D打印定制设备框架端面防护等多个场景，能够解决铝型材切割后裸露端面带来的积灰、划损、美观度不足等实际问题。

　　从实际使用功能来看，这款端盖首先承担物理防护作用，安装后可完全覆盖铝型材的中空端面，避免生产车间内的切削碎屑、灰尘、焊接飞溅物落入型材内腔，减少后期设备清洁维护的工作量，同时也能避免型材尖锐的切割边角划伤操作人员，在人员频繁走动的生产线旁、实训教学设备框架上使用时，能够有效降低磕碰划伤的安全隐患。其次，端盖安装后可让型材框架的外观更整洁统一，无论是设备出厂的外观质感提升，还是定制化工作台的视觉规整度优化，都能起到直观的改善作用，部分对外观要求较高的洁净车间设备框架，搭配同色系端盖后可大幅提升整体视觉一致性。

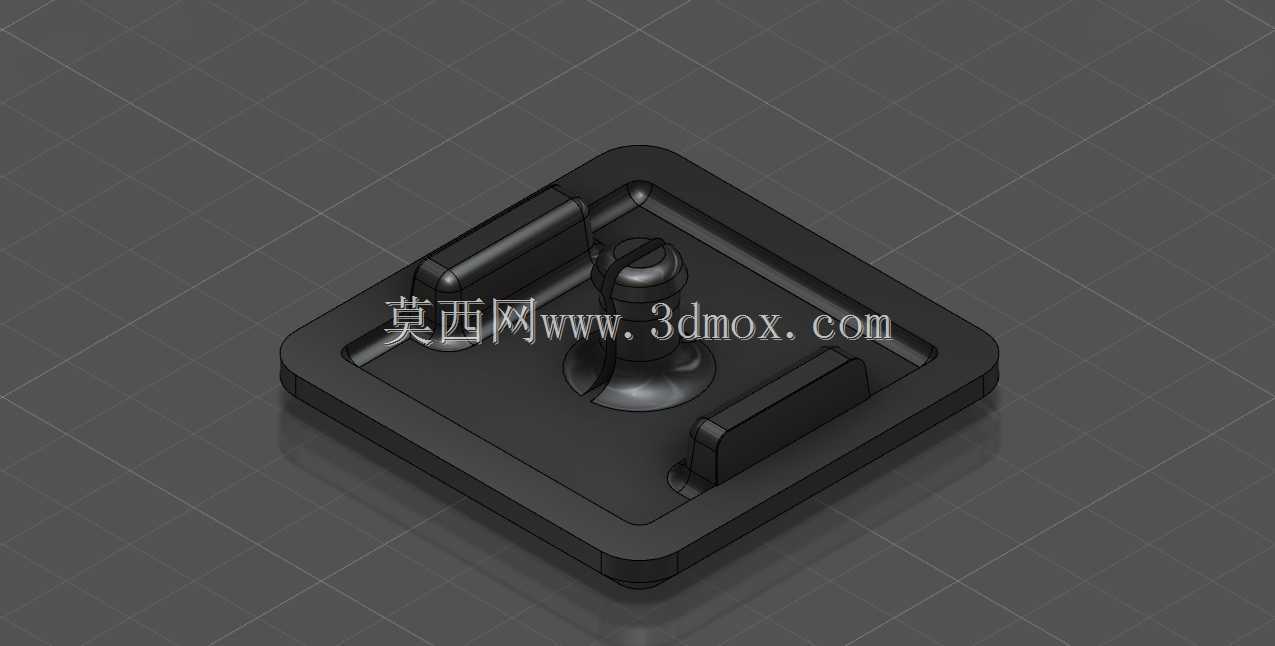

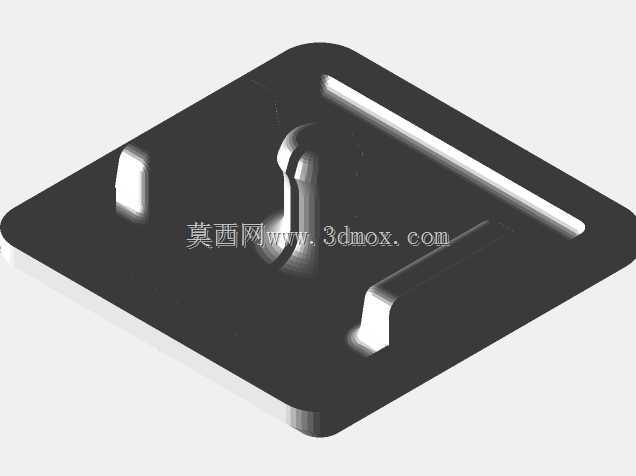

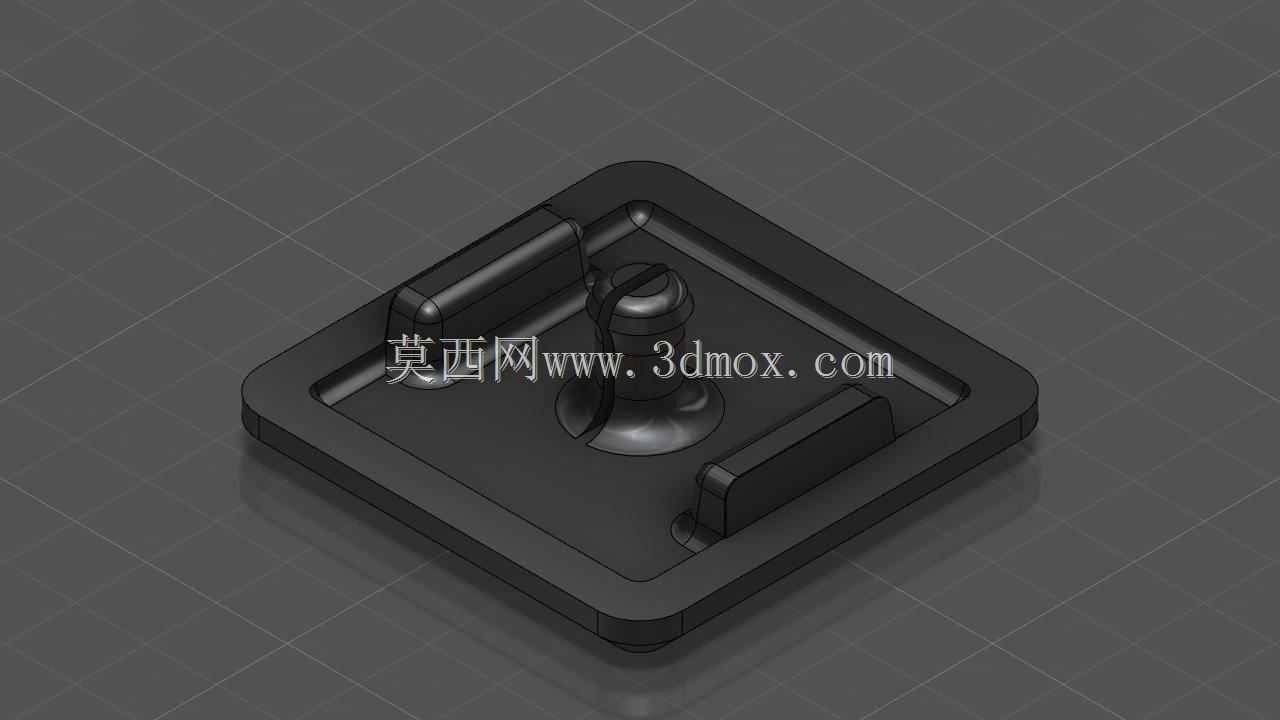

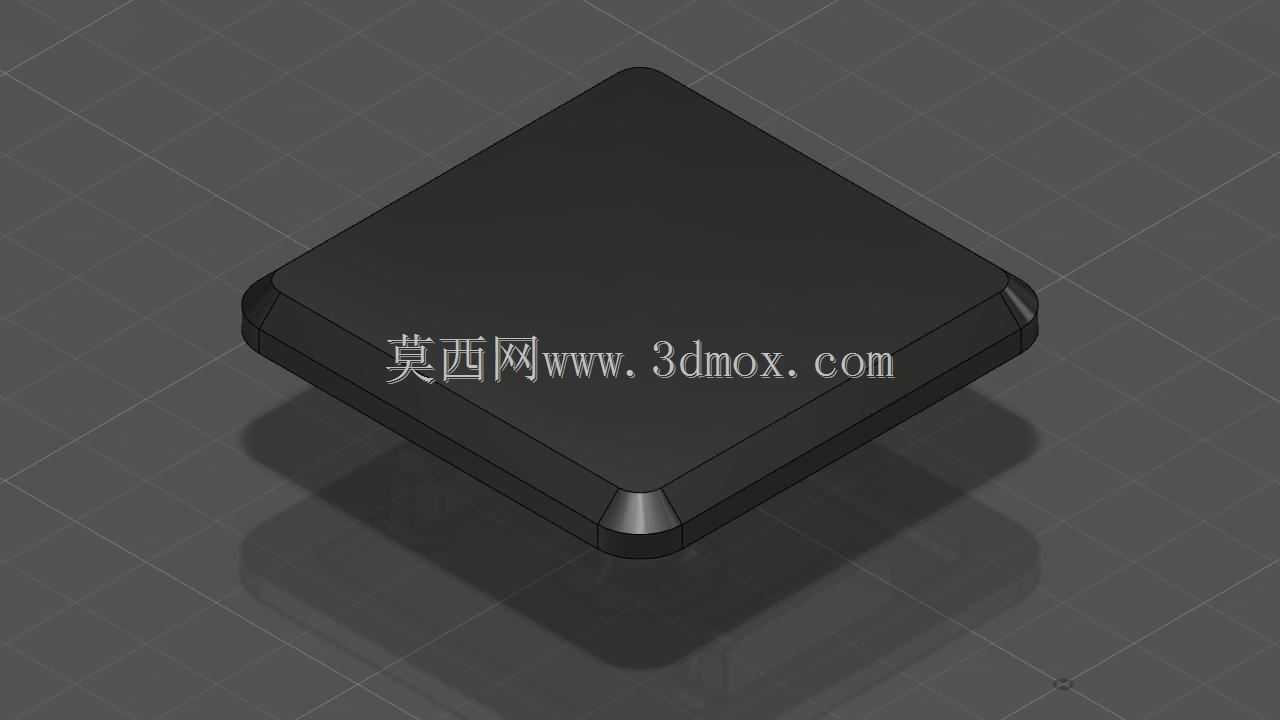

　　这款端盖采用卡扣式安装结构设计，无需额外使用螺栓、粘接剂等辅助固定件，安装时对准型材端面的型腔直接按压卡入即可完成固定，卡扣结构与型材内腔的筋位形成过盈配合，日常使用中不会出现松脱掉落的情况，后期需要拆卸维护型材内腔的走线、内置连接件时，用平口工具轻轻撬动即可取下，拆装操作便捷，不会对型材表面造成损伤。端盖的外轮廓尺寸与30系列铝型材的外截面尺寸完全匹配，安装后与型材外表面齐平，不会出现突出或凹陷的错位情况，边角处做了微小的圆弧过渡处理，避免直角边缘的锐边风险，触感更柔和。端盖内侧设置了定位筋与卡扣结构，其中中心位置的主卡扣对应型材中心的安装孔位，两侧的辅助卡扣卡入型材的侧腔位置，多点位的卡合结构可保证端盖安装后受力均匀，即使在设备运行产生持续振动的工况下，也能保持固定状态不松动。

　　设计过程中充分考虑了3D打印的工艺适配性，整体结构没有复杂的倒扣、薄壁悬空结构，打印时无需添加大量支撑结构，即可顺利成型，壁厚设置均匀，避免打印过程中出现翘曲、填充不均的问题，无论是使用PLA、ABS还是PETG等常见3D打印耗材，都能获得较好的成型效果，对于需要小批量定制特殊颜色端盖、快速补件的场景，可直接通过3D打印快速制作，无需开模，大幅缩短配件的交付周期。端盖的安装边界完全适配30×30规格的欧标铝型材端面，安装时不会超出型材的外轮廓，不会影响型材侧面的槽件安装、相邻型材的拼接组合，即使是多根型材拼接的直角位置，端盖安装后也不会与相邻型材的连接件产生干涉，可兼容各类常规的铝型材搭建方案。

　　在实际选型使用时，需要确认所用铝型材的截面规格为30×30，且型腔结构与端盖的卡扣位置匹配，不同厂家生产的30系列铝型材内腔筋位可能存在细微差异，若出现卡扣过松或过紧的情况，可对卡扣的厚度做细微调整即可适配。这款端盖的结构设计简洁，没有多余的冗余结构，在满足安装固定、防护遮盖功能的前提下，尽可能减少了材料的使用，无论是批量注塑生产还是小批量3D打印制作，都能控制较低的生产成本，适合作为铝型材框架搭建的标准配套配件使用。
