通用机器人门锁锁芯结构三维设计

　　在工业自动化产线的机器人工作站布局中，安全防护是绕不开的核心设计环节，而防护单元的门锁结构，直接决定了运维人员误入作业区间的风险等级，也影响着日常设备点检、故障排查的操作效率。这款通用机器人门锁的锁芯结构，正是针对工业机器人工作站防护门的高频开合、可靠锁止需求设计，区别于民用门锁的装饰性优先逻辑，整个结构从安装适配、锁止强度、操作手感层面都做了工业场景的定向优化。

　　从实际应用场景来看，这类锁具主要适配焊接机器人、搬运机器人、装配机器人工作站的安全防护门，也可用于自动化设备的检修舱门、安全围栏门，在设备正常运行时保持防护门的可靠闭合，避免人员误触进入机器人运动半径范围引发安全事故，当需要进入作业区开展调试、换型、清障作业时，可通过配套钥匙快速解锁开门，操作逻辑符合工业现场的安全规范要求。

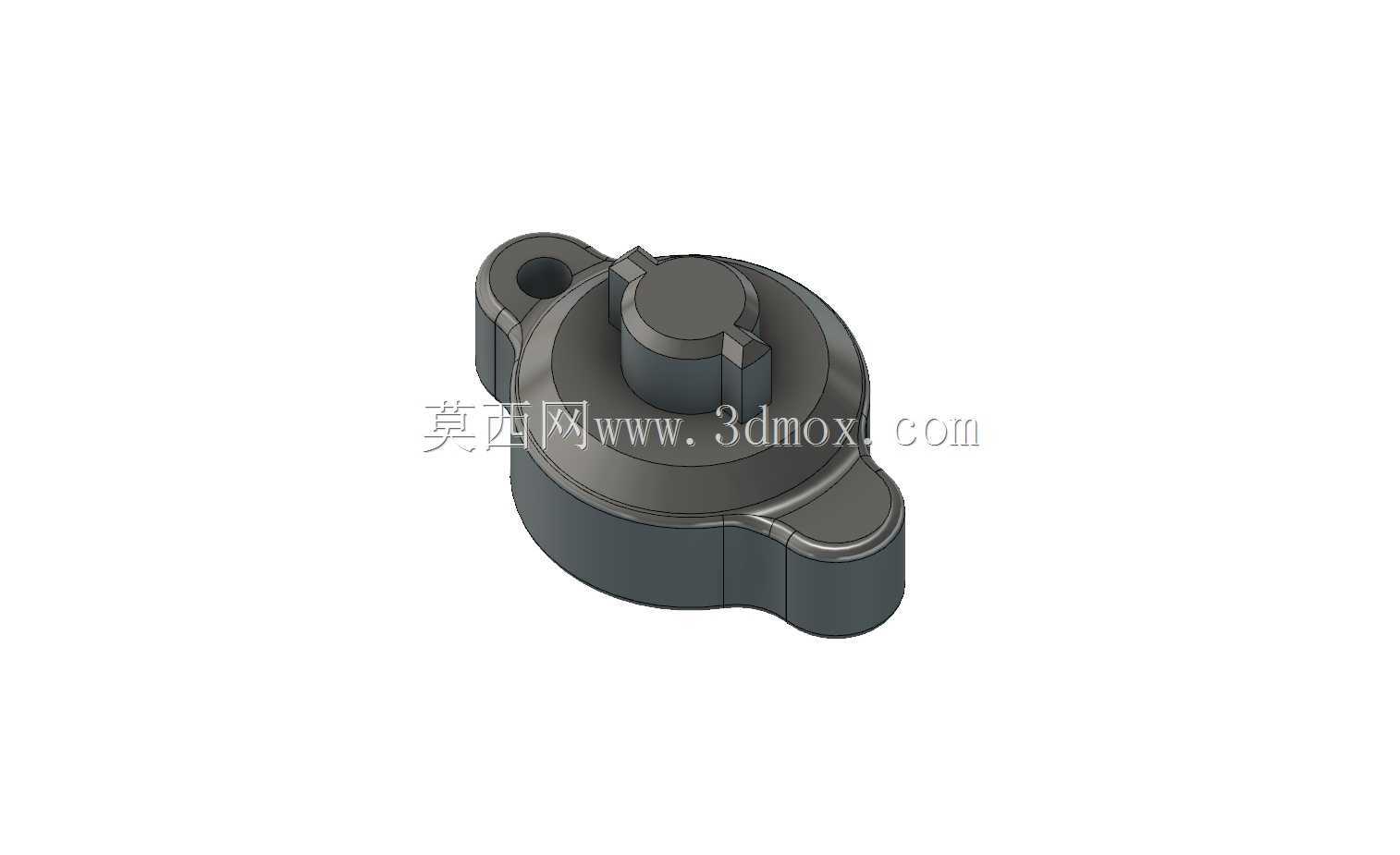

　　结构设计上，这款锁芯采用了偏心凸台锁止的核心结构，锁体主体为回转式基座，两侧延伸出带安装孔的固定耳，安装时可直接嵌入防护门的预开孔位，通过两个固定耳上的通孔穿装螺栓完成固定，不需要额外设计复杂的安装支架，适配厚度1.5mm到3mm的钣金防护门，安装边界的容错空间充足，即便门板开孔存在±0.2mm的尺寸偏差，也能顺利完成装配，不会出现卡滞无法安装的问题。锁芯的旋转轴与锁体基座采用间隙配合，旋转阻尼控制在0.2N·m到0.4N·m之间，插入钥匙转动时不会出现松旷晃动感，也不会因为阻尼过大导致操作费力，适配运维人员戴劳保手套操作的实际场景，不需要摘下手套就能完成解锁、上锁动作。

　　锁止端的凸台结构做了圆弧过渡处理，上锁过程中凸台随锁芯转动滑入门框的锁扣卡槽时，不会因为对位偏差出现硬卡滞，即便防护门存在轻微的闭合错位，凸台的导向弧面也能引导结构顺利卡入到位，锁止后凸台与锁扣的搭接量达到5mm，可承受1200N的侧向冲击力，即便机器人运行过程中产生振动，或者防护门受到意外外力冲撞，也不会出现意外脱开的情况。锁体的外壳采用一体化包覆设计，所有活动结构都隐藏在外壳内部，不会暴露在工业现场的多尘、焊渣飞溅环境中，避免焊渣、切削粉尘进入配合缝隙导致锁芯卡滞，日常维护只需要定期在旋转配合面滴入少量润滑油即可，不需要拆解清理内部结构，降低运维工作量。

　　从安装尺寸来看，锁体主体的最大外径为42mm，两侧固定耳的中心距为38mm，安装孔直径为5mm，适配市面上主流的工业防护门开孔标准，不需要对现有防护门做二次改孔就能直接替换同规格的旧锁具，通用性较强。锁芯的钥匙插孔做了防呆设计，只有对应齿形的钥匙才能插入转动，避免不同工位的钥匙混用导致误操作，同时锁芯内部设置了复位弹片，钥匙拔出后锁芯不会因为振动自行转动，保持锁止状态的稳定性。

　　在建模过程中，所有配合面都做了公差匹配设计，旋转配合位采用H7/g6的间隙配合公差，固定安装孔的位置度公差控制在0.1mm以内，确保加工后的零件能够顺利装配，不需要额外修配。锁体的外形没有尖锐棱角，所有外边缘都做了R1.5的圆角处理，避免安装和操作过程中划伤人员，符合工业设备的安全设计要求。不同于民用锁具追求外观多样的设计思路，这款锁芯的结构完全围绕工业场景的可靠性、易安装、易维护需求展开，没有多余的装饰性结构，每一处几何特征都服务于实际功能需求，不管是用于新建设备的防护门配套，还是旧设备的锁具替换，都能快速适配，满足工业现场的安全锁止要求。
