直列四缸活塞连杆曲轴总成三维设计

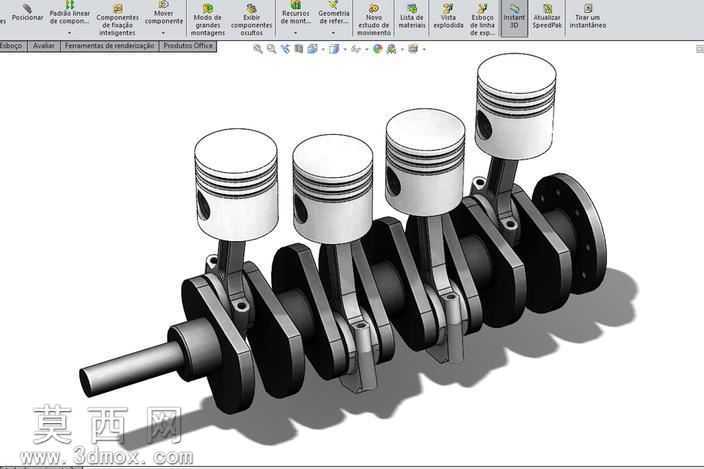

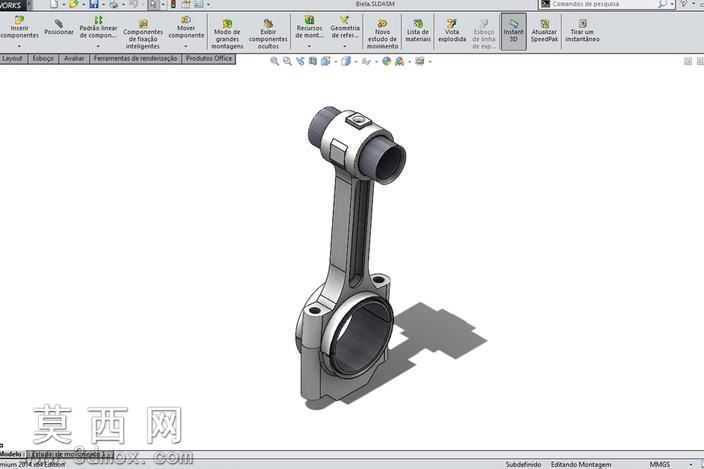

本作品为直列四缸内燃机核心曲柄连杆机构的三维建模成果，建模过程严格遵循内燃机动力传递的机械原理，完整还原活塞、连杆、曲轴三大核心部件的装配关系与结构细节。建模阶段以SolidWorks为操作平台，采用自底向上的装配建模思路，首先完成单个活塞零件的参数化构建：精准绘制活塞的裙部轮廓、环槽结构、活塞销座孔特征，对活塞顶面的燃烧室凹坑、环岸的倒角细节做精细化处理，保证活塞的截面尺寸、轴向长度符合四缸汽油机的通用设计参数，同时预留活塞环、活塞销的装配基准面。随后开展连杆零件的建模，区分连杆大头、杆身、小头三个结构段，杆身采用工字形截面的拉伸特征构建，还原连杆大头的剖分结构、连杆螺栓的安装孔位，以及小头的衬套配合面特征，对连杆的过渡圆角做应力优化层面的结构还原，保证连杆大小头中心距符合对应曲轴的曲柄半径设计要求。曲轴建模阶段重点还原多缸机的曲柄相位布置，四个曲柄销按照180度相位角均匀排布，对应直列四缸机的做功间隔角设计，精准构建主轴颈、曲柄销、曲柄臂、平衡块的一体化结构，对曲轴前端的动力输出轴段、后端的法兰连接面做特征细化，还原曲轴上的润滑油道孔位的布置逻辑。装配过程中严格添加机械配合约束：活塞与活塞销采用同轴心配合，活塞销与连杆小头采用同轴心配合并添加轴向限位，连杆大头与曲柄销采用同轴心配合，曲轴主轴颈添加同轴心与轴向限位约束，保证四个活塞能够随曲轴转动实现同步的上下往复运动，完整复现曲柄连杆机构将活塞往复直线运动转化为曲轴旋转运动的运动逻辑。渲染阶段采用金属材质区分不同部件：活塞采用铸铝哑光材质，还原铝合金活塞的金属质感；连杆与曲轴采用锻钢材质，添加轻微的金属反光效果，对部件的棱边做柔化处理，避免渲染出现尖锐棱角的失真问题；装配体整体采用等轴测视角摆放，添加地面阴影效果增强三维立体感，清晰展示四个活塞的排布位置、连杆的倾斜角度、曲轴的曲柄相位关系，直观呈现整套机构的运动传递路径。设计过程中充分考虑部件间的运动干涉问题，在建模阶段对活塞行程、连杆摆动范围、曲轴转动空间做间隙校验，保证各部件在运动过程中无碰撞干涉，整套模型结构完整、特征清晰，可用于内燃机原理教学演示、曲柄连杆机构运动仿真分析、相关零部件的结构设计参考，完整还原了内燃机核心动力组件的机械结构与装配逻辑。
