轴类机械零件详细工程设计方案

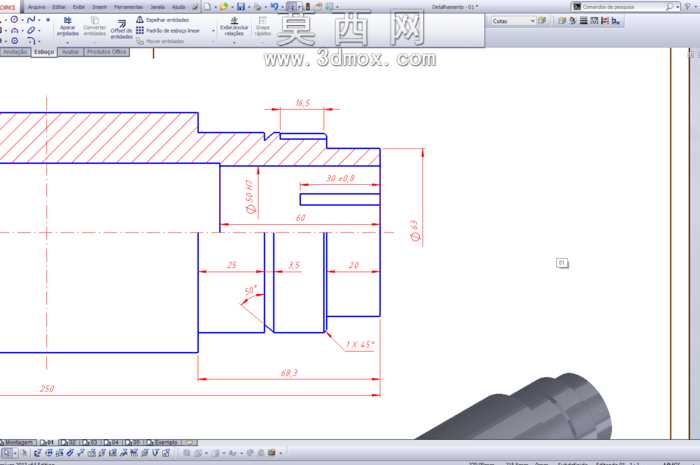

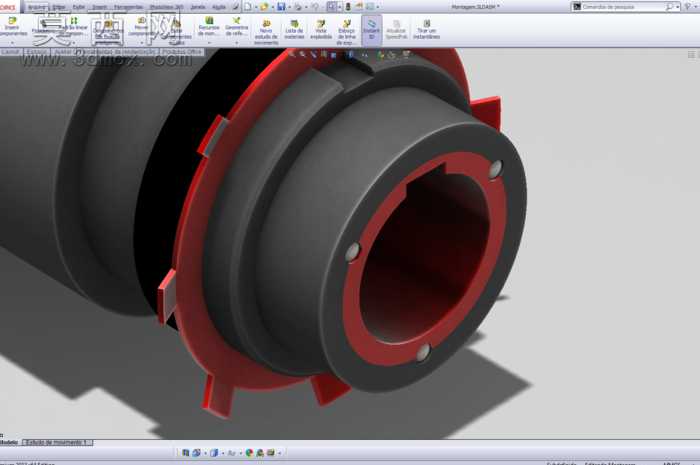

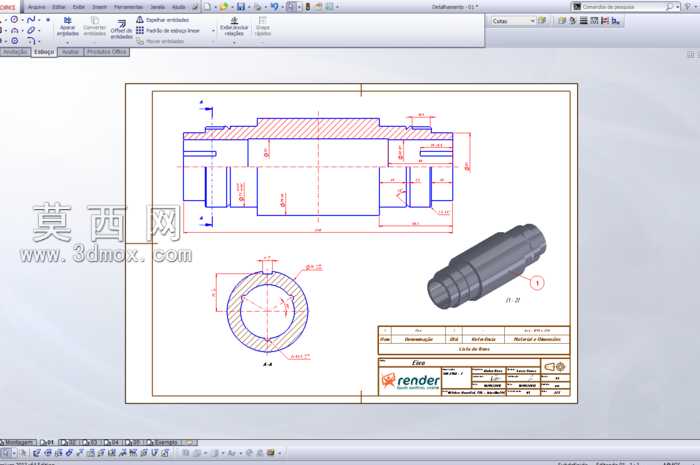

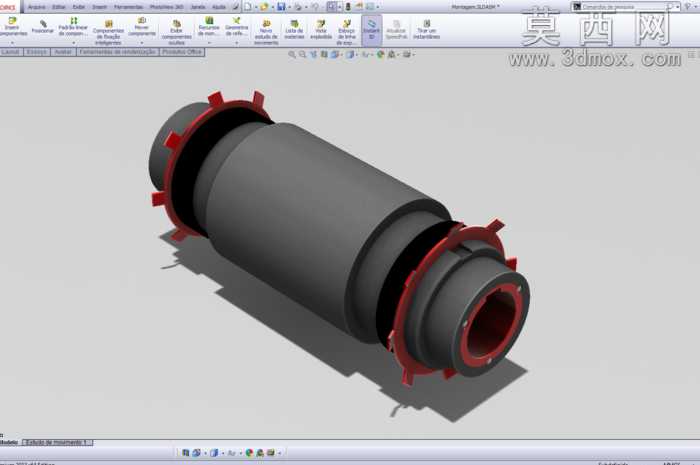

本作品为轴类机械零件的完整三维建模与工程图设计成果，建模阶段严格遵循机械设计规范，先梳理轴类零件的功能需求，确定各轴段的直径、长度、台阶过渡结构，针对轴上的安装定位面、配合面做精准的尺寸约束，保证各轴段同轴度符合传动类零件的装配要求。建模过程中先绘制轴的回转截面草图，通过回转特征生成轴的基础实体，再依次完成键槽、倒角、退刀槽等细部结构的创建，每一处结构都对应实际机械加工的工艺要求，比如轴端倒角做45度处理方便装配导入，退刀槽的尺寸匹配对应加工刀具的行程，避免加工过程中出现干涉问题。完成实体建模后，同步生成符合机械制图标准的二维工程图，首先创建主视图的全剖视图，清晰展示轴的内部结构与各段壁厚变化，再补充端面的局部视图，呈现轴端的孔位、键槽的截面形状，所有视图的投影关系严格对齐，保证读图时能快速对应三维实体的结构。尺寸标注环节遵循基准统一原则，以轴的两端中心孔为设计基准，依次标注各轴段的长度、直径尺寸，对配合面标注公差带要求，对形位公差标注同轴度、圆柱度等精度指标，同时添加表面粗糙度标注，明确不同轴段的加工精度要求，方便后续加工环节直接参照图纸生产。渲染阶段对三维轴实体赋予金属材质，模拟钢材的哑光金属质感，调整光照角度突出轴的台阶轮廓与细部结构，让三维实体与二维工程图形成清晰的对应关系，方便设计人员快速核对结构。整个设计过程兼顾结构合理性与加工可行性，从三维建模的特征创建到工程图的视图标注，都围绕实际生产需求展开，既保证轴类零件满足传动、定位的功能要求，也让图纸符合机械行业的制图规范，可直接用于教学演示、工艺参考或者后续的加工生产环节，完整呈现了机械零件从三维建模到二维工程图输出的全流程设计思路。
