法兰式手动球阀工业三维设计作品

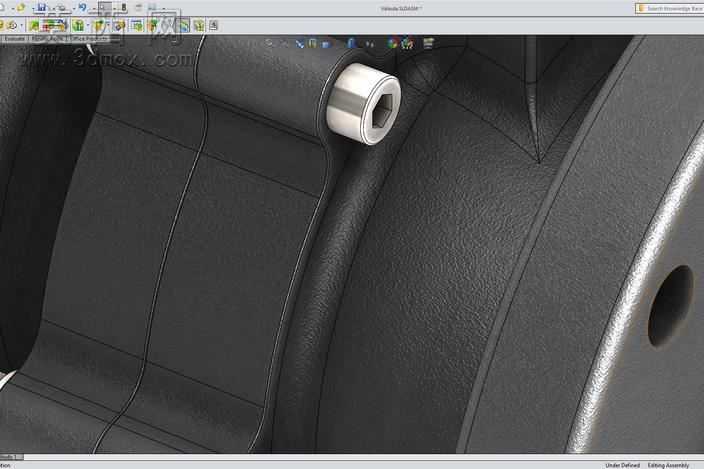

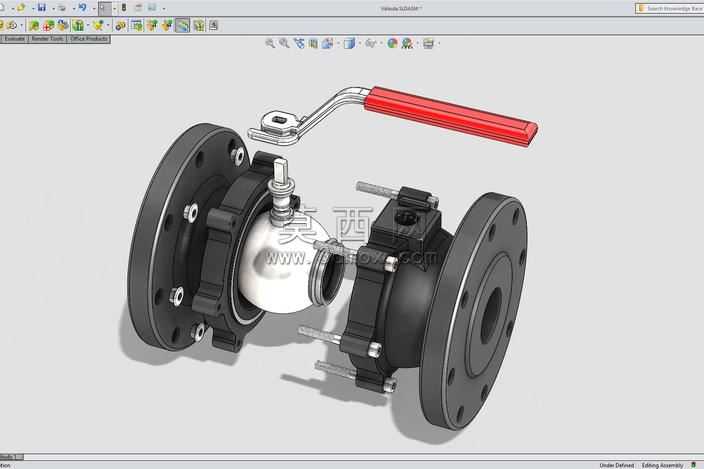

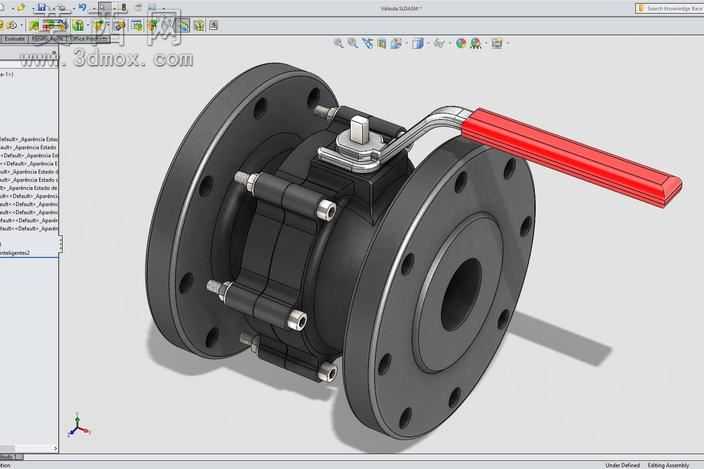

本作品为法兰连接式手动球阀的三维参数化建模成果，建模过程严格遵循工业阀门的实际生产设计规范，在三维建模环境中完成全零件的独立建模与整体虚拟装配。首先针对阀体核心结构进行建模，采用拉伸、旋转、切除等基础建模命令构建左右两片法兰式阀体的基体，精准还原法兰盘上的螺栓通孔分布、密封面凸台结构，保证法兰连接尺寸符合通用管道安装标准；针对球体启闭件，采用旋转建模生成球形密封面，预留介质流通的等径直通孔，保证通孔直径与公称通径参数匹配，同时构建球体与阀杆连接的卡槽结构，确保扭矩传递的结构合理性。阀杆部分采用阶梯轴建模方式，依次设计与球体配合的驱动端、与阀体配合的密封段、与手柄连接的方榫端，同时预留填料函的安装位置，还原阀杆的防飞出结构设计，符合工业球阀的安全设计要求。手动操作手柄采用钣金与实体结合的建模方式，红色握持部分做圆角过渡处理，金属弯折杆身精准还原与阀杆方榫的配合结构，同时设计手柄的开关限位结构，保证手柄仅能在90度启闭行程内转动。密封件部分分别建模了阀座密封圈、阀杆填料、阀体中法兰密封垫，根据不同密封件的材质特性赋予对应的材质属性，橡胶类密封件赋予哑光黑色弹性材质，金属部件根据零件功能区分材质：阀体、螺栓、阀杆采用铸钢或不锈钢金属材质，表面做哑光金属质感处理，手柄握持部分赋予红色工程塑料材质，金属手柄杆做镀铬亮面金属效果，法兰密封面做车削加工的纹理质感还原。装配过程采用自下而上的装配逻辑，依次完成球体与阀座的配合、阀杆与球体的装配、左右阀体的螺栓连接紧固、手柄与阀杆的固定，所有配合关系完全还原实际装配逻辑，添加了对应位置的同轴、重合、限位配合，可实现手柄带动球体转动的启闭运动仿真，直观展示球阀90度快速启闭的工作原理。建模过程中对所有零件的壁厚、螺栓间距、密封面宽度等参数进行了工程化校验，保证模型不仅具备外观展示效果，同时可用于后续的工程出图、装配干涉检查、流体仿真分析等后续工作，整体模型结构完整，细节还原度高，材质表现贴合工业产品的真实质感，完整呈现了法兰式手动球阀的全部结构特征与设计细节。
