异径斜接三通法兰连接钣金结构件

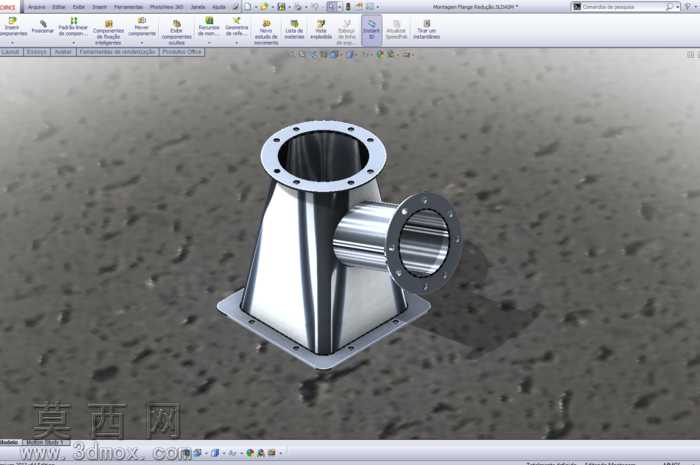

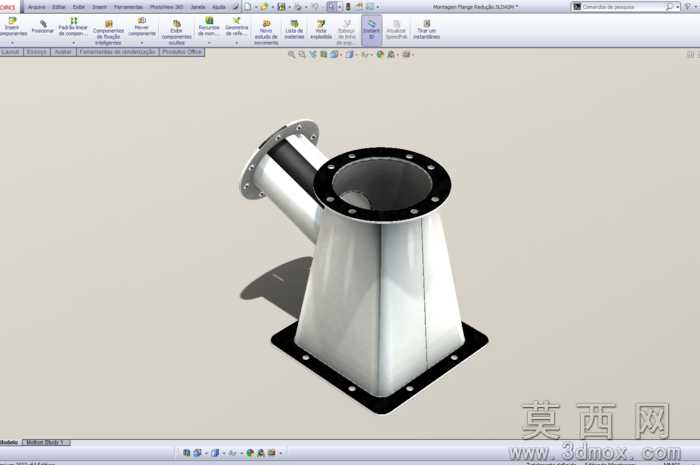

该三维模型采用SolidWorks软件完成全参数化建模，整体为异径斜接三通式法兰连接钣金结构，建模过程严格遵循钣金加工工艺逻辑，先通过草图绘制各端口法兰的安装孔位轮廓、主体变径段的截面放样路径，再利用钣金模块的基体法兰、放样折弯、边线法兰等特征命令逐步生成构件主体，所有折弯半径、板材厚度参数均参考实际钣金冲压、折弯加工的常规工艺值设定，保证模型可直接展开生成下料加工图纸。模型渲染阶段采用哑光金属材质模拟不锈钢钣金的表面质感，对法兰密封面做了细微的粗糙度区分处理，添加了柔和的环境漫反射光源与定向投影，清晰呈现构件的棱边折弯痕迹、法兰安装孔的沉头结构以及各段连接位置的焊接贴合面细节。结构设计上，构件底部为方形法兰安装基座，基座上均匀分布8个螺栓安装孔，用于和下方设备或管道端面做密封固定；主体段为天圆地方式变径结构，从底部方形截面平滑过渡到上部圆形法兰接口，上部圆形法兰同样均匀布置螺栓孔，用于对接同管径的圆形管道；侧面斜向伸出一个圆柱形支管，支管端部同样配置圆形连接法兰，实现主管道与侧向支路的介质导通，各法兰端面均预留了密封垫片的安装余量，变径段的折弯过渡处做了圆角处理，避免钣金加工时出现应力集中开裂问题，同时减少管道内部介质输送时的流阻。设计思路围绕工业管道系统的分流、变径连接需求展开，兼顾结构强度与安装便捷性，所有法兰孔位均采用标准化尺寸设计，可与同规格的标准法兰直接适配，钣金主体的壁厚均匀，整体重量控制合理，既满足管道连接的承压要求，也降低了构件的生产加工成本，模型包含完整的特征建模历史，可根据实际使用场景调整各段管径、法兰尺寸、板材厚度等参数，快速生成适配不同工况的同类型连接件模型。
