波浪层叠式异形曲面结构件设计

　　这类波浪层叠的异形曲面结构，最早是在流体输送设备的缓流段做方案验证时接触到的，当时要解决的是介质在变径段流动时的紊流冲击问题，常规的直壁导流结构会在拐角处形成持续的涡流，不仅增加管路的沿程阻力损失，长期运行还会在壁面形成局部气蚀，影响整套管路系统的使用寿命。最开始做方案的时候，我们试过用多段圆弧拼接的导流片，但是拼接处的曲率突变点还是会出现流动分离，后来才想到用连续的定律曲线来生成整个曲面，保证整个型面的曲率变化是连续顺滑的，没有硬拐点。

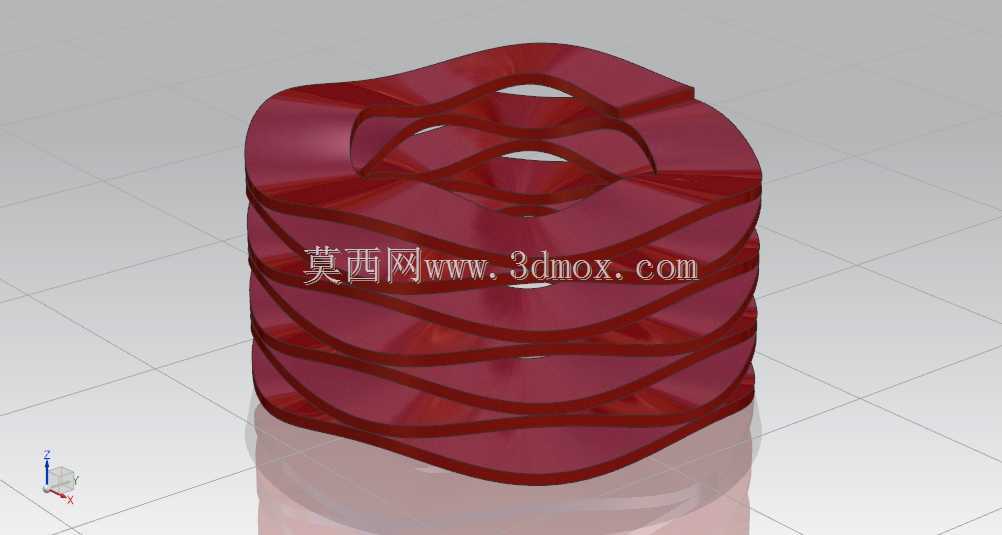

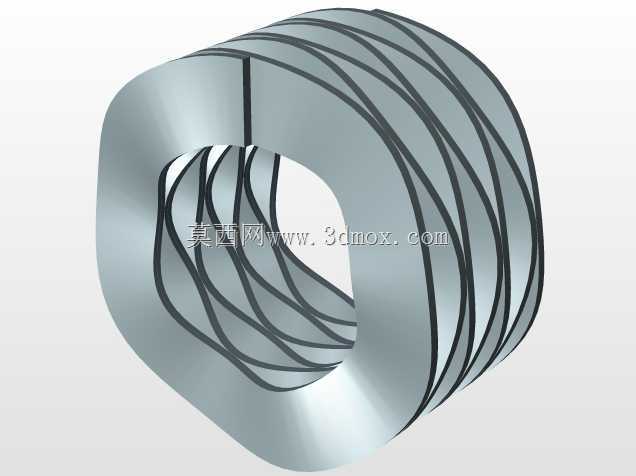

　　从结构本身来看，整个构件是多层连续曲面沿轴向堆叠而成的，每层曲面的轮廓都是基于闭合的周期波动曲线生成，相邻层的曲面之间保持均匀的间隙，既可以作为流体通过的流道，也能在介质流过的时候通过曲面的导向作用，逐步调整介质的流动方向，把原本紊乱的流态梳理成平稳的层流状态。做三维建模的时候，首先要确定基准曲线的方程参数，波动的幅值、周期数要根据实际的通流截面尺寸来匹配，不能为了造型好看随意调整参数——如果波动幅值过大，会挤占过多的通流面积，导致介质通过的流速骤增，反而加大阻力；如果幅值过小，又起不到导流整流的作用，和普通的直壁结构没有区别。

　　在安装边界的考量上，这类构件的上下端面都是平整的安装基准面，外轮廓是规则的圆柱面，可以直接嵌入到对应通径的管路或者设备腔体内部，不需要额外做复杂的定位结构，端面可以通过密封垫片和相邻的管路法兰连接，安装的时候只需要保证构件的轴向和介质流动方向一致即可，不需要额外调整角度，因为整个曲面是周向对称的波动结构，不存在周向的安装错位问题。

　　除了流体整流的场景，这类连续层叠的曲面结构也可以用在缓冲减震的部件设计里，因为每层曲面都有一定的弹性变形空间，当受到轴向的冲击载荷时，多层曲面可以同步产生微小的弹性形变，把瞬间的冲击能量逐层分散吸收，相比实心的缓冲块，这种结构的缓冲行程更长，而且不会因为反复变形出现内部应力集中的问题。之前我们给一台振动输送设备做减震支撑的方案验证时，就参考过这类曲面结构的设计思路，把原本的橡胶减震块替换成带连续曲面的工程塑料构件，实际测试的时候，设备运行时的横向振动幅值降低了近三成，而且构件的使用寿命比橡胶件更长，在有油污、腐蚀介质的工况下也不会出现老化失效的问题。

　　做这类曲面结构的建模时，最容易出问题的地方是曲面延伸后的壁厚均匀性，很多新手在做曲线延伸生成实体的时候，容易出现局部壁厚过薄或者过厚的问题，壁厚太薄的地方在受冲击或者受压的时候容易出现断裂，壁厚太厚的地方又会增加不必要的重量，还会在注塑或者3D打印成型的时候出现缩痕、内部应力不均的问题。所以在生成曲面之后，一定要做壁厚分析，检查整个构件各个位置的壁厚偏差，把偏差控制在设计允许的范围内，尤其是曲面波峰和波谷的位置，是最容易出现壁厚突变的区域，需要反复调整曲线的偏移量，保证整个实体的壁厚均匀一致。

　　另外在实际加工层面，这类连续光滑的曲面结构如果用传统的铣削加工，需要用五轴联动的设备才能加工出完整的型面，加工成本相对较高，但是如果用铸造或者3D打印的方式成型，就可以很好地适配这类复杂曲面的生产，不需要额外的工装夹具。如果是用在食品、医药行业的流体管路里，还可以选用符合卫生级要求的塑料或者不锈钢材质，整个曲面光滑没有卫生死角，不容易积存介质残留，清洗的时候也很方便，不会出现常规导流结构拐角处积料的问题。

　　从结构强度的角度分析，这种层叠的曲面结构相比同重量的直壁圆筒结构，径向的抗变形能力更强，因为波浪形的曲面相当于在周向布置了多个连续的加强筋，当受到外部的径向压力时，力可以沿着曲面的切线方向传递分散，不会出现局部应力集中导致的变形失稳。之前做过的压力测试里，同样壁厚、同样外径的构件，这种波浪层叠结构的径向承压能力是普通直壁圆筒的1.7倍左右，而且在达到屈服极限之前，会有很明显的形变预警，不会像直壁结构那样突然发生失稳破裂，用在有压力波动的管路系统里安全性更高。

　　在设计这类结构的时候，还要注意相邻层曲面之间的过渡圆角，不能为了追求造型的锐利感把过渡角做的太小，过小的过渡圆角不仅会增加加工难度，还会在受力的时候出现应力集中，在反复载荷的作用下容易产生疲劳裂纹。一般来说，过渡圆角的半径至少要大于构件的壁厚，才能保证应力传递顺畅，不会出现局部应力峰值过高的问题。同时，曲面的延伸规律要和实际的工况需求匹配，如果是用在导流场景，曲线的变化率要和介质的流速变化梯度匹配，让介质在流过构件的过程中速度逐步变化，避免出现突然的加速或者减速；如果是用在减震场景，曲线的刚度要和冲击载荷的大小匹配，保证变形量在设计的弹性范围内，不会因为过载出现塑性变形。
