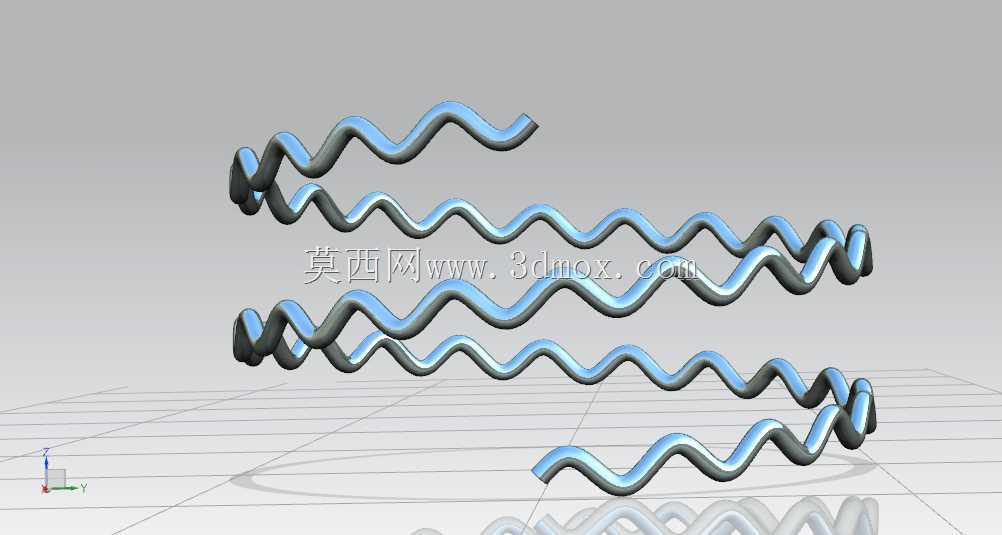

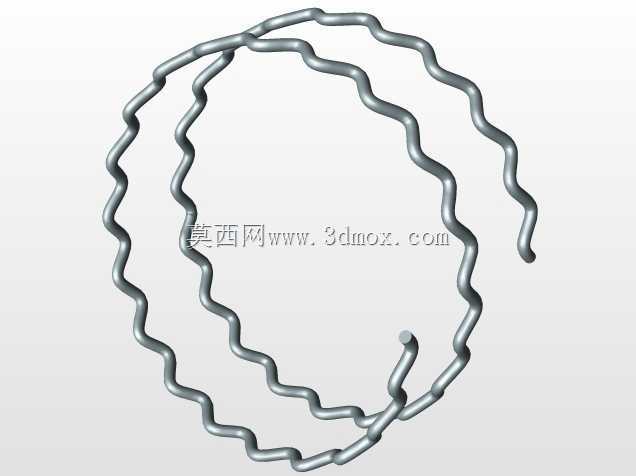

多段变幅波浪形定律曲线结构件

项目分类:通用机械零部件 发布时间:2021-12-04 ID:437295
  • 多段变幅波浪形定律曲线结构件
  • 多段变幅波浪形定律曲线结构件

  这类变幅波浪形曲线构件,在轻工输送、振动筛分、柔性缓冲工位的应用占比不低,很多人做设计时容易直接套用标准圆柱螺旋弹簧的参数,最后装上去才发现要么行程不够,要么横向刚度不足导致运行中卡滞。做这个结构的建模前,得先捋清楚实际安装边界:首先要确认安装位的轴向总长度,也就是构件两端固定点之间的直线距离,其次要预留出工作状态下的压缩变形量,不能把曲线的波峰波谷设计得太密,不然压缩到极限位置时相邻波节会碰擦,产生异响还会加速构件疲劳失效。

  从功能特性来说,这种多段平行排布的波浪曲线结构,和普通单根螺旋弹簧不一样,它的横向抗偏载能力更强,在需要同时承受轴向压力和小幅度横向剪切力的工位,比如小型振动给料机的支撑脚、柔性输送线的缓冲衔接段、精密检测设备的隔振支座,用这种结构能避免普通弹簧容易出现的侧歪问题。设计的时候,曲线的曲率变化是核心,不能用统一曲率的圆弧拼接,要根据受力分布调整每一段波的幅值:靠近安装固定端的位置,波幅要稍小,提升端部的连接刚度,避免固定端因为应力集中出现断裂;中间工作段的波幅可以适当放大,获得更线性的刚度曲线,让缓冲或者振动的反馈更平稳。

  实际建模的时候,很多新手容易犯的错是直接用螺旋线命令改参数,做出来的曲线要么波峰不在同一平面,要么多段曲线之间的间距不一致,装配的时候会和周边的护板、导杆产生干涉。正确的思路是先在基准面上绘制单条定律曲线的二维轮廓,通过方程式驱动曲线来定义每一段波的坐标,保证波距、波幅的参数完全可控,之后再沿垂直于基准面的方向做等距偏移,得到多根平行的曲线,最后沿曲线扫描出实体截面,这里要注意截面直径的选择,要和曲线的最小曲率半径匹配,一般截面直径不能超过最小曲率半径的五分之一,不然扫描的时候会出现自相交的几何错误,后续做有限元分析也会报错。

  从安装适配的角度说,这类构件的两端一般要做平直的安装段,不能直接把波浪曲线延伸到固定位,平直段的长度要根据连接方式确定,如果是用螺栓压紧固定,平直段长度至少要留2-3倍的截面直径,保证压紧后不会松动;如果是插入式安装,平直段的外径公差要控制在h7级别,和安装孔的间隙不能超过0.1mm,不然运行时会有撞击噪音。另外,多段曲线之间的间距也要提前算好,在最大压缩量的工况下,相邻两根构件之间要留至少0.5mm的间隙,避免工作时互相摩擦磨损。

  在不同的应用场景下,这个结构的参数调整逻辑也不一样:如果用在隔振工位,就要降低整体刚度,把波幅加大、波距放宽,让固有频率避开设备的工作频率,提升隔振效率;如果用在复位工位,就要提升刚度,适当减小波幅、加密波距,保证复位的速度和定位精度;如果用在输送导向的工位,就要保证曲线的顺滑度,不能有曲率突变的位置,不然输送的物料在上面移动的时候会出现卡顿。很多设计人员在选这类构件的时候,容易忽略工作环境的影响,如果是在有腐蚀或者高温的工位,还要在建模后预留出表面处理的厚度,比如喷塑、镀层的厚度一般在0.05-0.1mm,建模的时候要把这个尺寸算进去,避免处理完之后安装尺寸超差。

  做结构校验的时候,不能只看静态的应力分布,还要做动态的运动仿真,模拟构件在全行程压缩、复位过程中的形变,检查有没有出现应力超过材料屈服强度的位置,尤其是波谷的位置,是应力集中的高发区,必要的时候可以在波谷位置做小半径的圆角过渡,分散应力,提升构件的疲劳寿命。另外,这类曲线构件的端部固定方式也很关键,不能采用焊接的方式固定,因为焊接产生的高温会改变材料的金相组织,让端部变脆,很容易在交变载荷下断裂,优先采用机械压紧或者插接的固定方式,后期维护更换也更方便。
