螺旋型节能照明灯泡三维结构设计

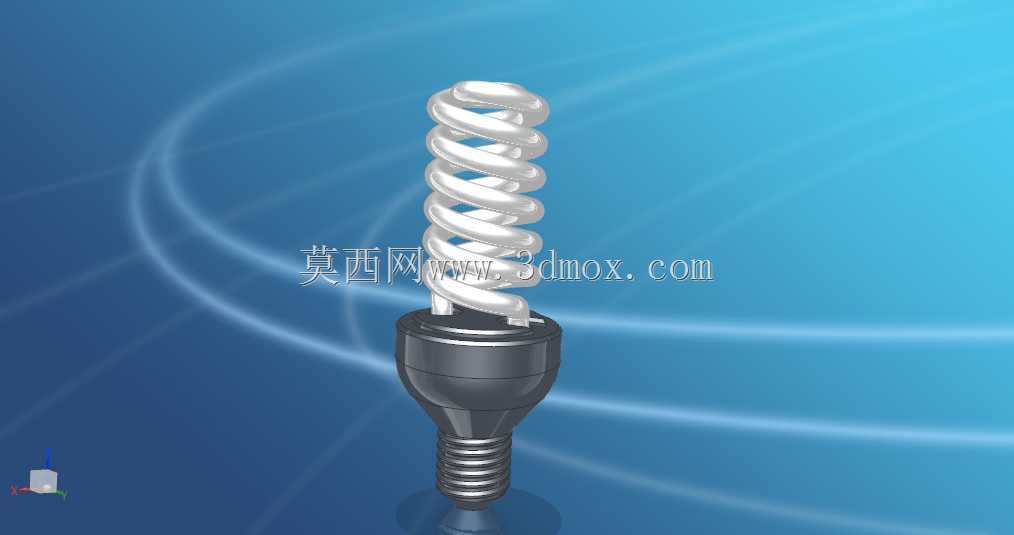

　　日常民用与商用照明场景中，螺旋型节能灯泡是替代传统白炽灯的主流电光源产品，这款三维结构完整还原了产品从灯头到螺旋发光管的全部装配细节，可直接用于照明产品结构验证、装配干涉检查以及配套灯具的适配设计工作。从实际应用场景来看，这类节能灯泡广泛适配E27标准螺口灯座，覆盖家庭室内照明、办公场所公共照明、商超基础照明等多数常规照明场景，相比同功率白炽灯能耗降低八成以上，使用寿命是传统白炽灯的数倍，在民用照明替换、工程照明配套领域有极高的普及度。

　　设计过程中首先要明确安装边界尺寸，标准E27螺口灯头的螺纹外径为27mm，螺纹段长度控制在22mm左右，灯头下部的绝缘基座直径不超过35mm，确保旋入标准灯座后不会出现卡滞、接触不良的问题；上部螺旋灯管的最大外径控制在45mm以内，整体高度从灯头底部到灯管顶端不超过110mm，能够适配绝大多数常规尺寸的灯罩、筒灯、吊灯等照明配套设施，不会出现尺寸超差无法安装的情况。螺旋灯管部分采用连续螺旋盘绕结构设计，相比U型管结构在相同高度空间内可以排布更长的荧光管段，在有限的外形尺寸下实现更高的光效输出，螺旋升角经过反复调整，既保证管段排布紧凑，又预留了足够的散热间隙，避免工作过程中管段局部积热导致光衰过快。灯头与灯管基座的连接部分采用卡扣加粘接的双重固定结构，金属螺口与内部绝缘基座通过卷边压合固定，基座内部预留了电子镇流器的安装空间，镇流器元件排布时要与金属外壳保持足够的绝缘距离，同时要考虑工作过程中的散热需求，在基座侧面预留隐蔽的散热缝隙，避免电子元件长期高温工作缩短使用寿命。

　　从功能特性来看，这款结构设计充分考虑了实际使用中的可靠性要求，螺旋灯管的管壁厚度控制在0.8-1mm，既保证玻璃管的结构强度，避免运输安装过程中出现碎裂，又不会因为管壁过厚影响光线透出效率；灯管与下部塑料基座的连接部位采用耐高温密封胶固定，能够承受灯管工作时产生的持续高温，避免长期使用后出现灯管松动、脱落的问题。金属螺口部分采用铜质镀镍工艺对应的结构设计，螺纹表面粗糙度控制在合理范围，既保证旋入灯座时的顺滑度，又能保证良好的导电接触性能，螺口顶端的导电触点采用弹性结构设计，能够适配不同深度的灯座触点，避免出现接触不良导致的灯泡闪烁问题。

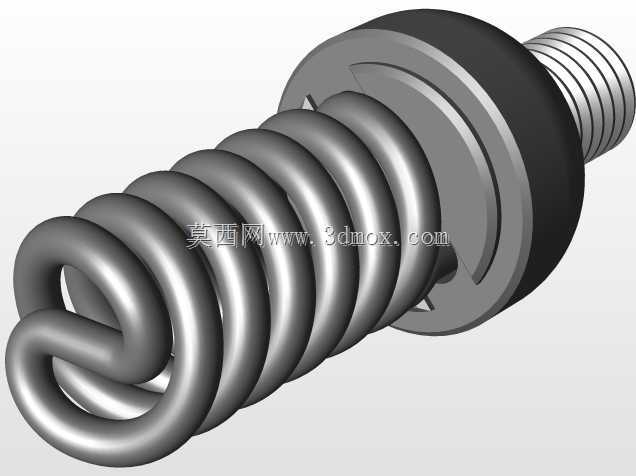

　　建模过程中需要重点关注螺旋灯管的扫掠路径设计，螺旋线的圈数、螺距要与实际产品参数一致，扫掠截面保持圆形，同时要处理好灯管末端与基座连接部位的过渡曲面，避免出现曲面畸变导致的结构应力集中；灯头部分的螺纹要按照标准螺纹牙型建模，确保与标准灯座的螺纹配合无干涉，内部绝缘基座的卡扣结构要精准对应镇流器电路板的安装孔位，保证装配时各部件能够精准对位。整个模型的装配关系完全还原实际生产的装配流程，从金属螺口压装、镇流器元件固定、灯管粘接、外壳扣合的全流程都能在模型中对应到相关配合结构，可直接用于产品开模前的结构验证，也可作为照明设计相关的教学演示模型使用。
