红色绝缘接线香蕉插座结构设计

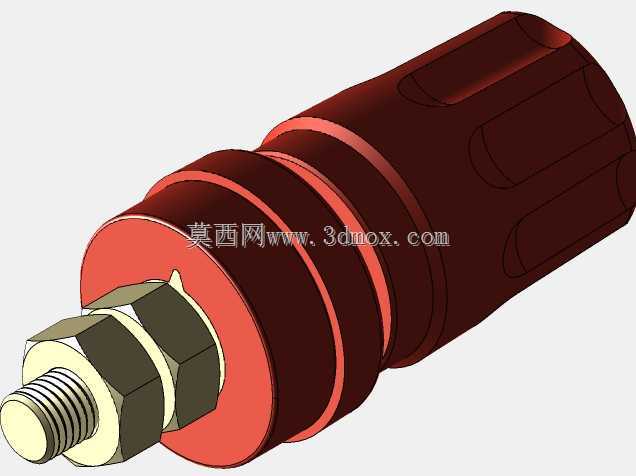

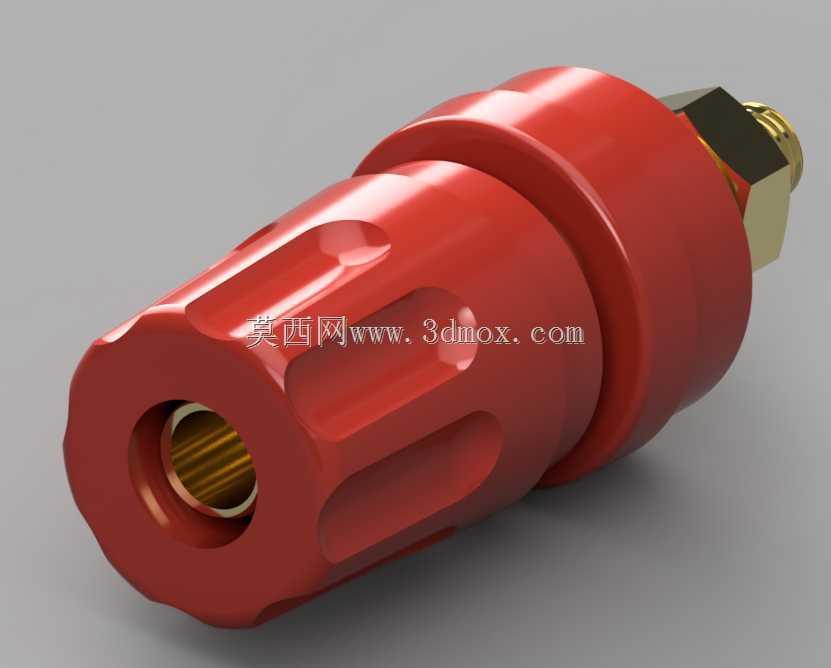

　　这款红色绝缘接线香蕉插座，是低压电气测试、实验台布线、小型电源设备接线场景里的常用接插件，日常做电路调试、教学实验台搭建、小型工控设备外接电源接线时，这类插座的使用频率极高，它承担着导线快速插拔、电路临时连通、测试引线转接的核心作用，相比螺丝压接式接线柱，它的插拔效率更高，接触稳定性更适配频繁换接的测试场景。从结构设计来看，外部红色绝缘套采用带轴向防滑槽的阶梯轴造型，靠近接线端的位置做了直径更大的限位凸台，安装时这个凸台会卡在安装面板外侧，配合尾部的六角金属锁紧螺母，就能把整个插座牢牢固定在设备面板上，不会因为频繁插拔出现轴向窜动；绝缘套表面的防滑槽深度控制在1.2mm左右，手指拧动锁紧或者插拔插头时能提供足够的摩擦力，

　　即便手上沾有少量滑石粉或者干燥的情况下，也不会出现打滑拧不动的问题。内部的导电接触件采用开槽式黄铜衬套，衬套内壁开有四道均匀分布的纵向胀缝，当香蕉插头插入时，胀缝会受挤压产生弹性形变，依靠铜材自身的回弹力抱紧插头的金属插杆，保证接触电阻稳定在毫欧级，避免大电流通过时出现接触点发热的问题；衬套尾部延伸出的螺纹接线端，用来压接或者焊接设备内部的导线，六角段的设计刚好可以卡在绝缘套内部的防转卡槽里，拧动尾部接线螺丝或者螺母的时候，内部导电件不会跟着绝缘套空转，装配时不用额外用工具固定内部件，能有效提升装配效率。安装边界方面，这款插座适配的面板开孔直径为12mm，绝缘套最大外径为16mm，尾部六角锁紧螺母的对边尺寸为14mm，

　　安装时面板外侧需要预留至少8mm的操作空间，方便手指插拔插头，面板内侧需要预留18mm的轴向空间，用来容纳尾部的接线端、锁紧螺母以及压接后的导线端头，避免导线弯折后顶到设备内部的其他元器件；绝缘套采用酚醛树脂材质，耐压等级可以达到AC2000V，完全覆盖日常低压测试、民用小功率设备的绝缘需求，不会出现表面击穿漏电的问题。实际选型使用时，这类插座通常会按颜色做电压或者极性区分，红色一般对应正极或者交流火线，搭配同规格的黑色、蓝色、绿色插座使用，能快速识别接线极性，避免接线错误；接触件的额定通流能力为15A，适配1.5平方毫米以下的多股铜芯导线接线，满足大部分实验设备、测试治具、小型电源的载流需求，当通流超过10A长时间工作时，

　　需要保证尾部导线焊接牢固，不能出现虚焊，否则虚焊位置的接触电阻过大，会出现局部温升过高，烫坏外部绝缘套的问题。设计建模过程中，需要重点控制内部导电衬套的内孔尺寸公差，内孔直径要比标准4mm香蕉插头的插杆直径小0.15-0.2mm，才能保证足够的抱紧力，同时插拔力控制在10N-20N之间，既不会因为插拔力过小导致插头容易松脱，也不会因为插拔力过大导致操作费力；绝缘套内部的卡槽和导电件六角段的配合公差采用H7/h6的间隙配合，装配时可以轻松把导电件推入绝缘套，同时不会出现周向转动的问题；尾部的外螺纹和锁紧螺母的配合要保证同轴度，安装时螺母可以顺畅拧入，不会出现偏斜导致安装后插座歪扭的问题。在实验台布线场景中，这类插座通常成排安装在亚克力或者电木面板上，间距保持在20mm以上，避免不同极性的插座之间因为积灰或者异物出现爬电问题；在便携式测试设备上使用时，绝缘套的凸台位置可以加装橡胶密封圈，提升面板安装位置的防尘能力，适配车间现场多粉尘的使用环境。
