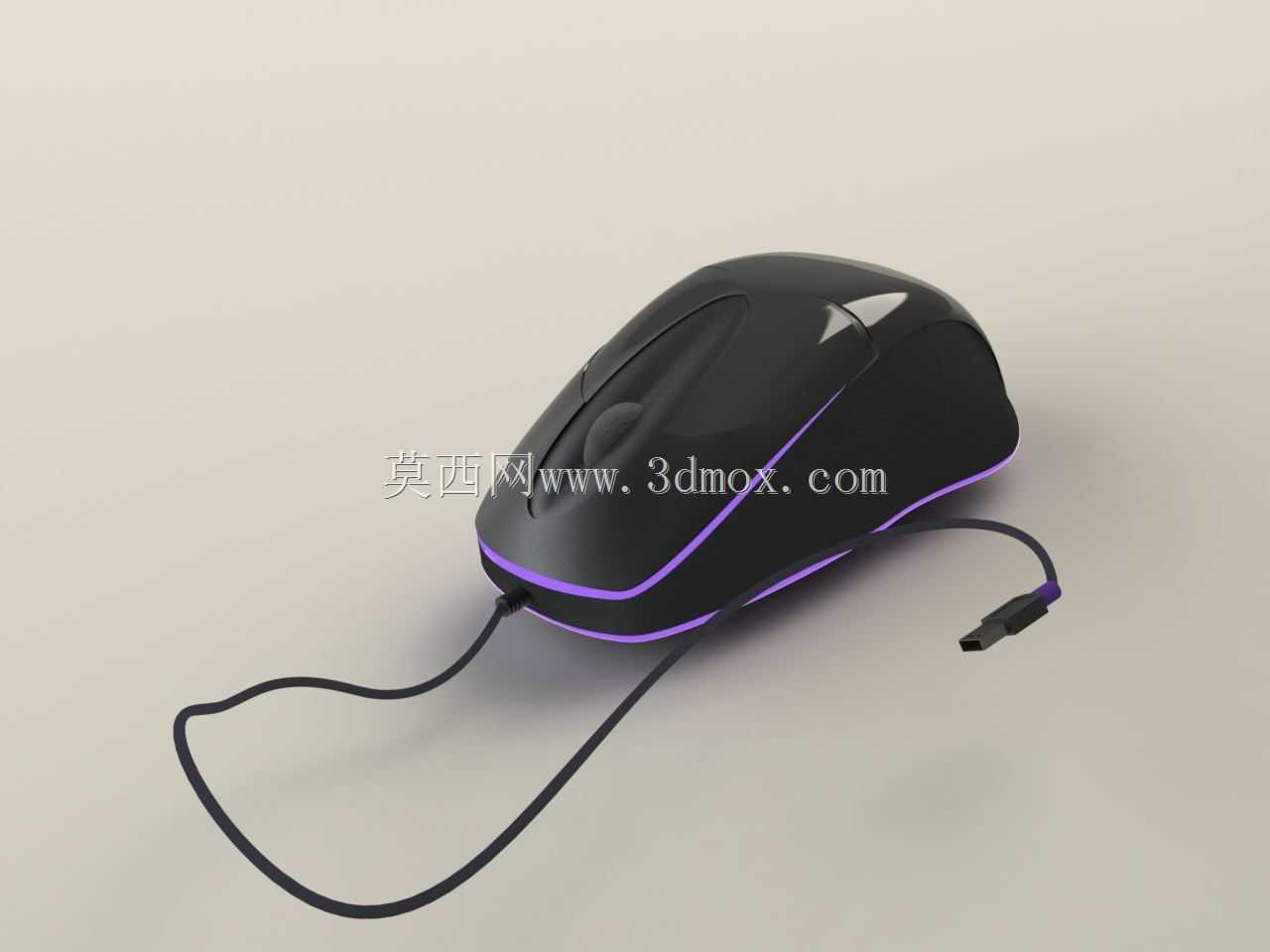

带RGB灯带的有线电竞游戏鼠标结构设计

　　日常做消费电子结构建模时，这类有线电竞鼠标的结构还原需要兼顾外观曲面流畅度与内部元器件的排布合理性，不能只盯着外观曲面做造型，忽略实际装配的干涉问题。先从实际使用场景来看，这类带侧边RGB灯带的有线鼠标，主要面向桌面电竞使用场景，需要适配长时间握持操作的需求，所以上盖曲面的弧度要贴合手掌自然放置的形态，左右按键的分区要做明确的断差，避免按压时出现联动卡滞的问题。建模过程中首先要确认外形的边界尺寸，常规这类右手人体工学鼠标的长度控制在120-128mm区间，宽度在65-70mm，背部最高处距离桌面38-42mm，这个尺寸区间适配绝大多数成年男性的手掌尺寸，趴握、抓握两种主流握持姿势都能有足够的支撑面，不会出现手掌悬空的疲劳感。

　　侧边的RGB灯带做内嵌式结构，灯带槽的宽度预留2.5mm，深度1.8mm，刚好可以容纳常规的5050侧贴灯条，灯带外侧做半透明的PC材质透光罩，透光罩和上盖、下盖的配合间隙控制在0.1mm，既不会出现漏光问题，也不会因为公差累积导致装配时出现压合错位。线缆部分做常规的橡胶出线设计，出线位置在鼠标前端偏右的位置，避免和桌面边缘摩擦导致线缆外皮磨损，线缆根部做10mm长度的橡胶防弯折护套，弯折角度可以达到120度不会出现线材内部铜丝断裂的问题，USB接头做标准的Type-A公头结构，接头尺寸完全符合USB-IF的标准规范，插拔寿命可以满足万次以上的使用需求。内部结构排布上，上盖和下盖的配合采用卡扣加螺丝的固定方式，

　　螺丝孔位隐藏在脚贴下方，不会破坏外观的整体性，左右按键采用独立的微动按键支架，按键和上盖之间预留0.2mm的活动间隙，按压行程控制在0.8-1.0mm，触发压力保持在55-65g，这个参数区间是电竞操作里反馈最清晰的范围，不会出现误触也不会因为按压力度过大导致长时间操作手指酸痛。滚轮部分做橡胶防滑圈结构，滚轮直径18mm，宽度8mm，表面做均匀的防滑凸点，滚动时的刻度感清晰，中键按压的触发压力略高于左右按键，避免滚动滚轮时出现误触发中键的问题。鼠标底部的脚贴采用四块对称式的特氟龙材质脚贴，脚贴厚度0.6mm，边缘做倒角处理，在不同材质的鼠标垫上滑动时都能保持均匀的阻力，不会出现卡顿感。建模时曲面部分要注意G2连续，

　　尤其是背部曲面和侧边曲面的过渡位置，不能出现明显的棱线，握持时不会硌手，侧边的拇指放置区域做轻微的内凹处理，增加握持时的贴合度，避免快速移动鼠标时出现打滑的问题。PCB板的排布要和内部的配重块位置做匹配，整体重心控制在鼠标的几何中心位置，不会出现头重脚轻或者尾部过重的问题，快速甩动鼠标时不会有明显的偏重感。光学引擎的位置布置在鼠标纵向中心偏前的位置，对应手指握持时的操控核心区，定位精度不会因为握持姿势的变化出现偏移。整个模型的结构拆分完全按照实际量产的装配逻辑做分件，各个零件之间的配合公差都按照消费电子类产品的常规公差标准设定，上盖采用ABS材质做晒纹处理，侧边的握持区域做细磨砂纹理，避免手汗导致打滑，灯带的透光件采用半透磨砂PC，光线透过时均匀柔和，不会出现明显的灯珠颗粒感。
