直插式四针JST PH接线连接器结构

　　在消费电子、小型工控板卡、智能家居控制模块的板级电路互联场景里，这类直插式针座连接器是板对线连接方案里的常用选型，日常接触的小型家电控制板、传感器转接模块、便携数码设备的内部接线，大多会用到同规格的连接部件来实现导线与PCB板的可靠导通。从实际使用的角度看，这类连接器的核心作用是实现多根信号导线与印制电路板的快速插拔连接，相比直接焊接导线的方式，既可以提升产线装配效率，也方便后期设备维护时的部件拆换，避免反复拆焊对PCB焊盘造成损伤。

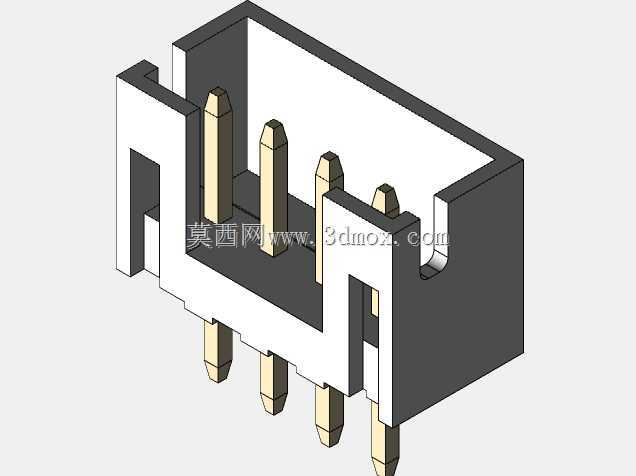

　　从结构设计层面看，这款针座采用带围板的塑壳基座设计，外围的绝缘挡墙一方面可以在插配配套胶壳时起到导向定位作用，避免插偏导致的针脚弯折、接触不良问题，另一方面也能在焊板后对针脚根部形成物理防护，减少外力拉扯导线时对焊盘的直接作用力，降低焊盘脱焊、针脚松动的失效概率。四根导电插针采用等间距排布，针身做了分段式结构设计，穿过塑壳基座的部分做了防脱卡位结构，压入塑壳后不会出现轴向窜动，伸出塑壳内部的接触段做了倒角导向，方便配套胶壳内的母端端子顺利滑入实现弹性接触，伸出塑壳底部的引脚段长度适配常规厚度PCB的波峰焊工艺要求，引脚端部做了轻微收窄处理，方便插件时顺利穿过PCB的安装孔位。

　　设计过程中需要重点管控的尺寸边界包含几个核心维度：首先是插针的中心间距，必须严格匹配对应规格的通用公差要求，否则会出现配套胶壳无法插配、个别针脚接触不良的问题；其次是塑壳底部到PCB安装面的贴合度，塑壳底部设计有定位凸点，对应PCB上的定位孔，可以避免过波峰焊时塑壳出现偏移，同时保证所有插针引脚的伸出长度一致，避免焊接时出现虚焊、连锡问题；再者是塑壳内部的围板内空尺寸，需要和配套胶壳的外形尺寸做适配，保留合理的插拔间隙同时避免插配后出现过大旷量，防止设备受振动时连接出现瞬断。

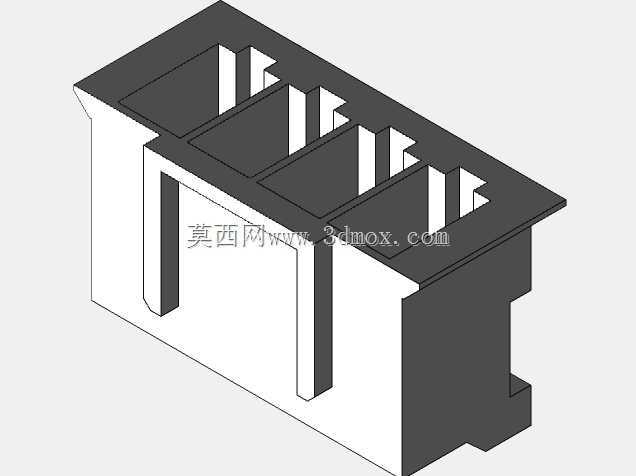

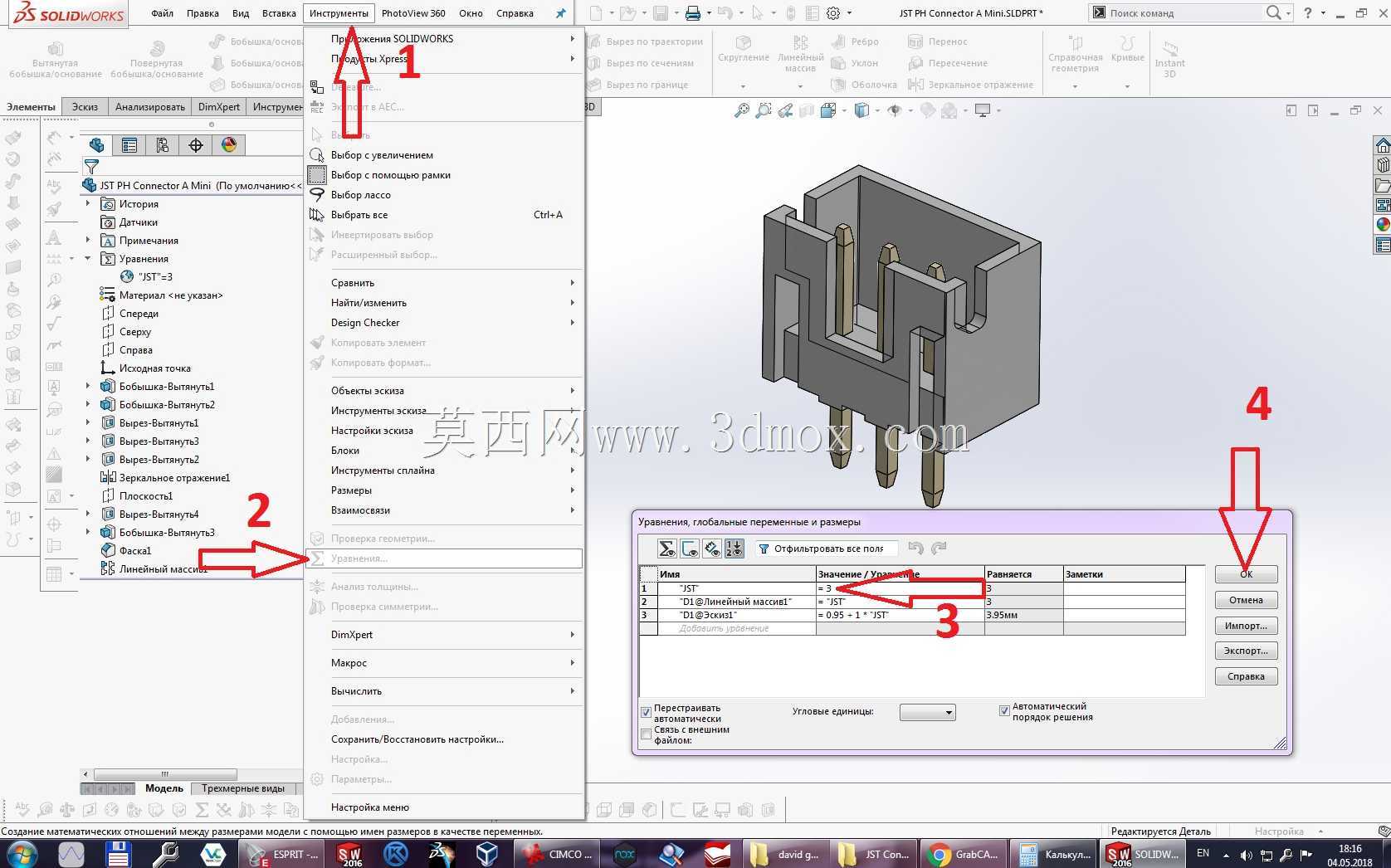

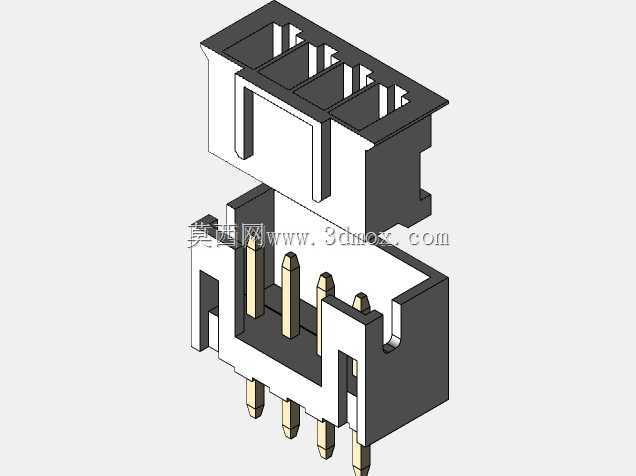

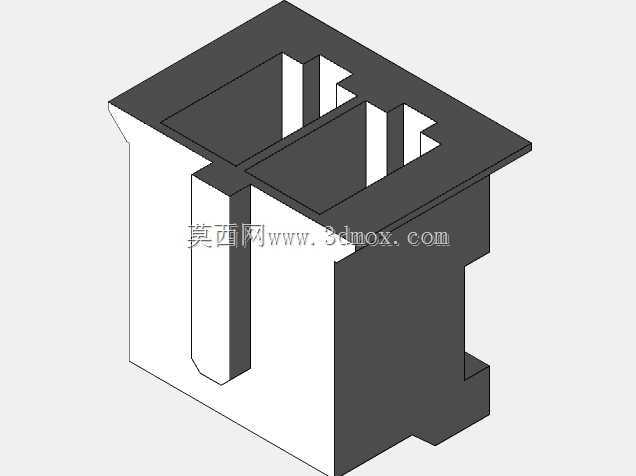

　　实际选型应用时，这类针座通常根据需要的回路数选择对应针数规格，四针规格常用来连接小功率供电回路、低速信号传输回路，比如小型传感器的电源与信号输出接线、面板指示灯与控制板的连接、小型直流电机的驱动接线等场景。塑壳材质一般选用耐温绝缘工程塑料，满足波峰焊时的高温要求不会出现形变，导电插针采用铜合金基材表面做镀锡处理，兼顾导电性能与焊接可靠性，接触电阻控制在合理范围内，满足小电流信号与低压供电的传输需求。安装时只需要将针座引脚对准PCB上对应的安装孔插入，过波峰焊完成焊接即可，配套的接线端提前压接好对应规格的母端子装入胶壳，使用时直接将胶壳插入针座围板内即可完成连接，拆卸时按压胶壳的卡扣即可拔出，不需要额外工具，操作十分便捷。在结构建模过程中，需要重点还原插针的分段结构、塑壳的卡位槽与定位凸点特征，保证模型的装配干涉检查结果和实际实物一致，方便设计人员在做整机PCB布局时提前预留足够的安装与插拔操作空间，避免出现结构干涉导致连接器无法正常装配使用的问题。
