万向调节磁性百分表测量支架结构

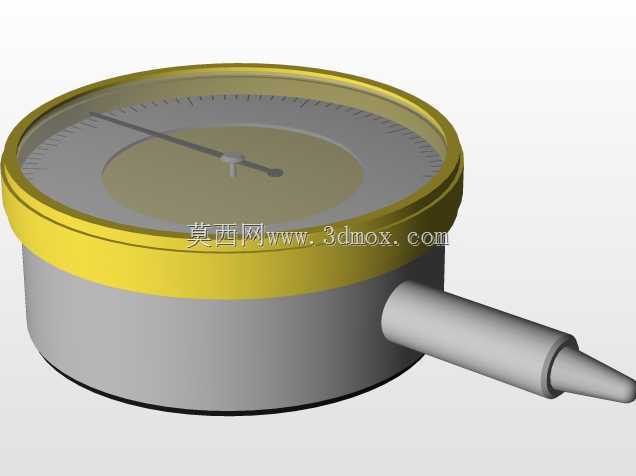

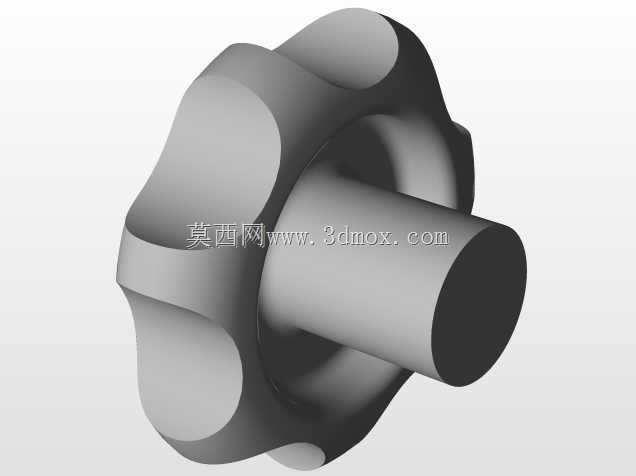

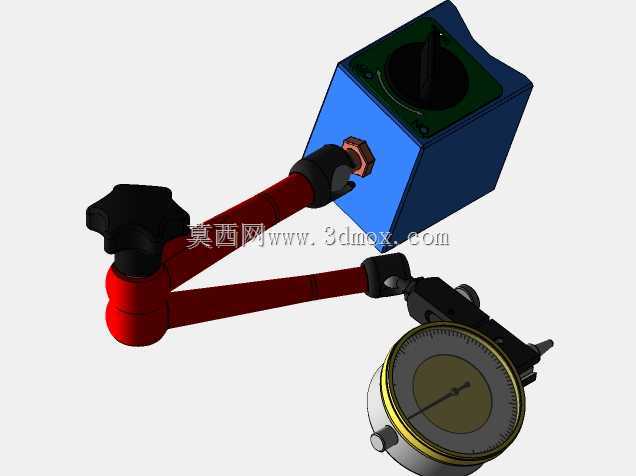

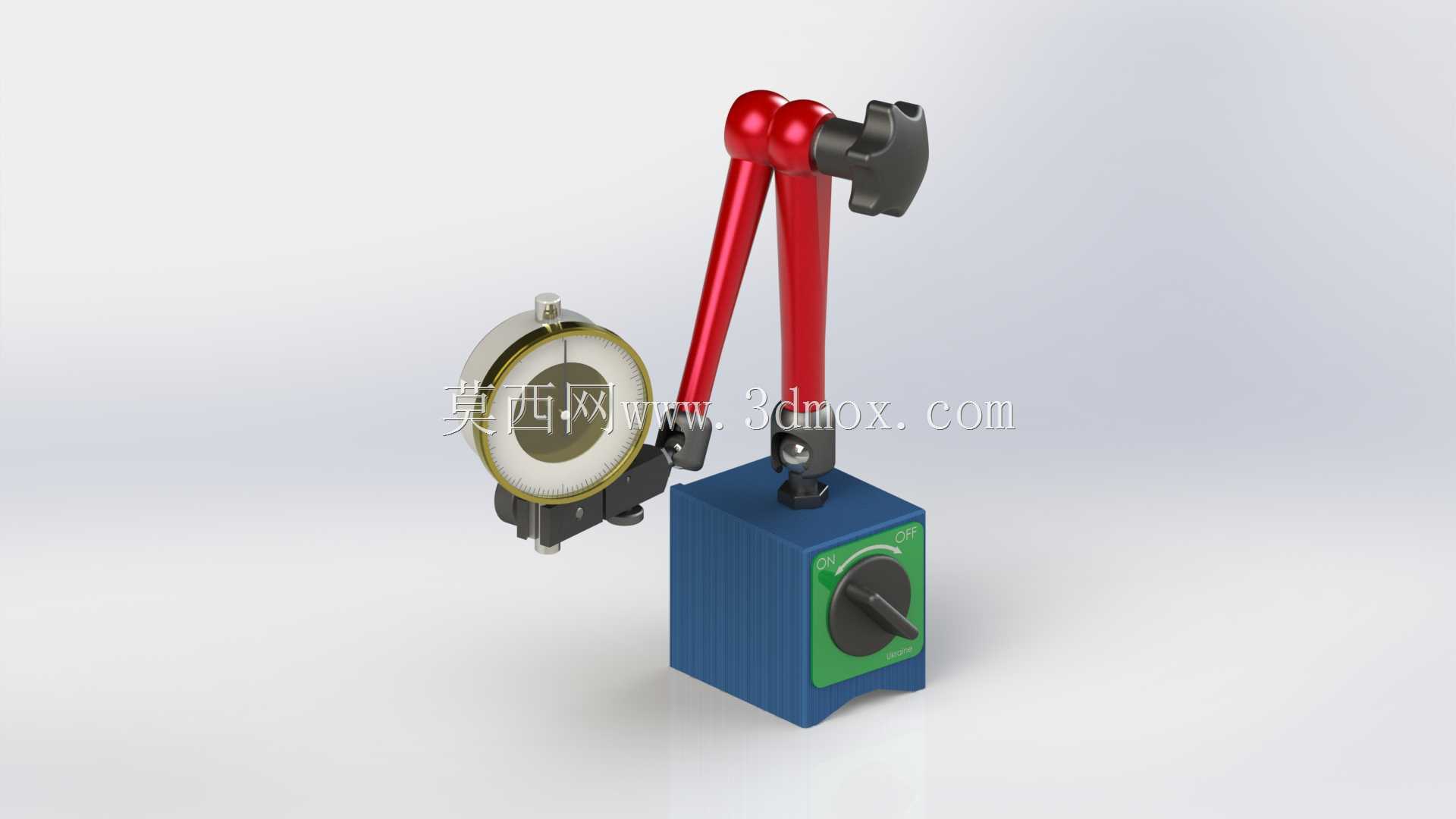

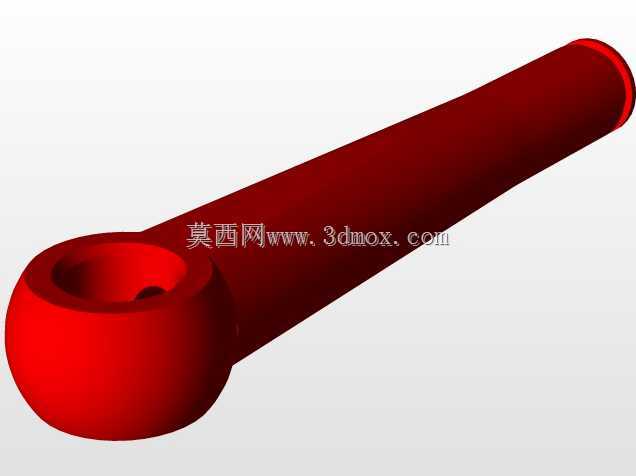

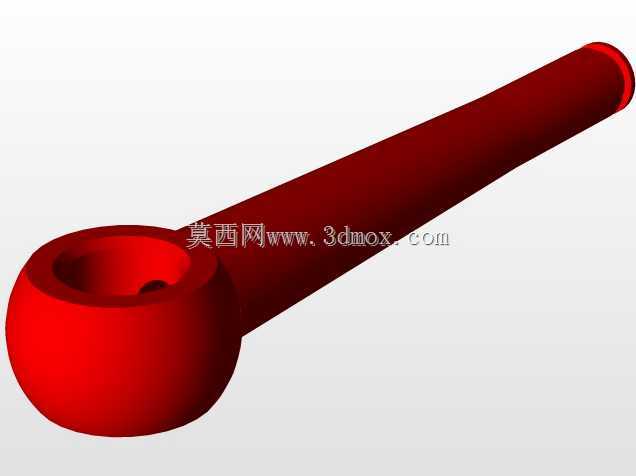

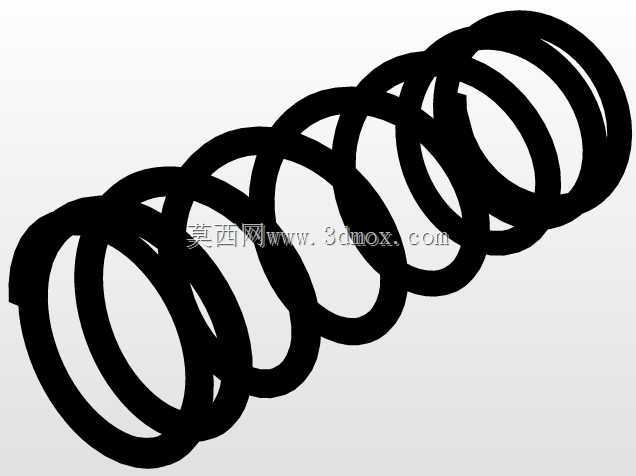

　　在机加工现场的工序检测、设备装配精度校准环节，这类带万向铰接臂的磁性测量支架是一线质检、装配人员手边离不开的辅具，它解决了百分表、千分表这类接触式测量表头无固定依托、难以灵活调整测量方位的痛点。不同于传统固定式表架只能在有限范围内调整位置，这款支架的核心支撑结构采用双段球铰连接的红色铰接臂，臂杆内部藏有拉紧锁紧机构，当需要调整表头位置时，只需松开臂杆关节处的锁紧旋钮，就能随意掰动臂杆调整空间姿态，不管是测量轴类零件的径向圆跳动、机床导轨的直线度误差，还是工装夹具的装夹同轴度，都能快速把表头测头抵到待测点位，调整到位后扳紧锁止结构，臂杆就会完全刚性固定，不会因为测量接触力产生位移偏移，保证测量读数的稳定性。

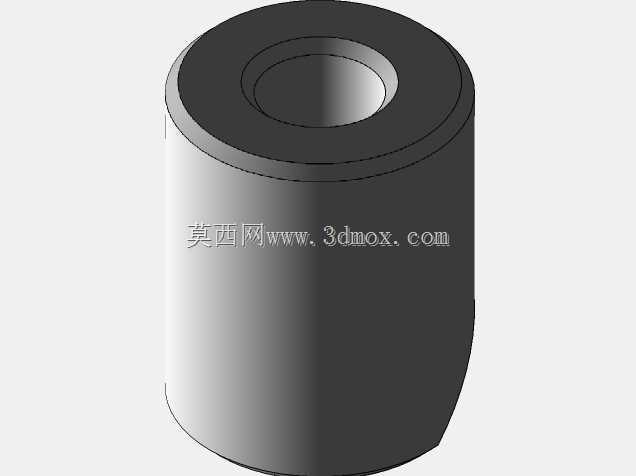

　　基座部分采用带开关的强磁座结构，磁座底部做了高精度的平面加工，能够紧密吸附在机床工作台、铸铁平板、设备金属壳体这类导磁工件表面，不需要额外做螺栓固定或者压板装夹，挪位的时候只需把磁座侧面的旋钮扳到卸磁位置，就能轻松取下，不会在吸附表面留下划痕或者残留磁屑，非常适合在多工位、频繁换检测点的场景下使用。磁座的外壳做了加强筋结构，即便臂杆完全伸展到最大长度，整个支架的重心也能落在磁座吸附范围内，不会出现倾翻的情况，这一点在现场实际使用中非常关键——很多廉价表架就是因为基座配重不足、磁吸力不够，臂杆伸长后一碰就倒，很容易磕坏昂贵的百分表测头。

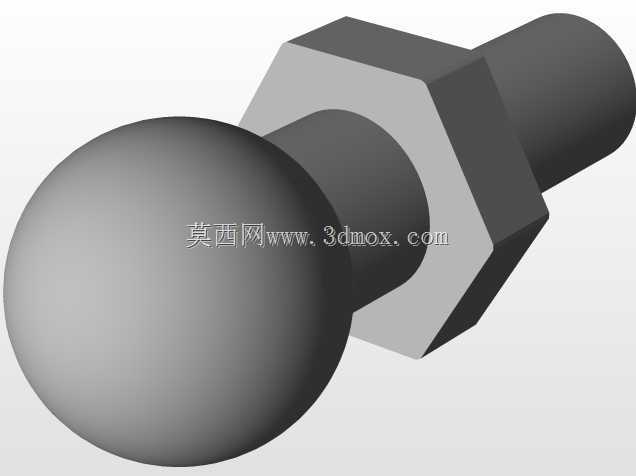

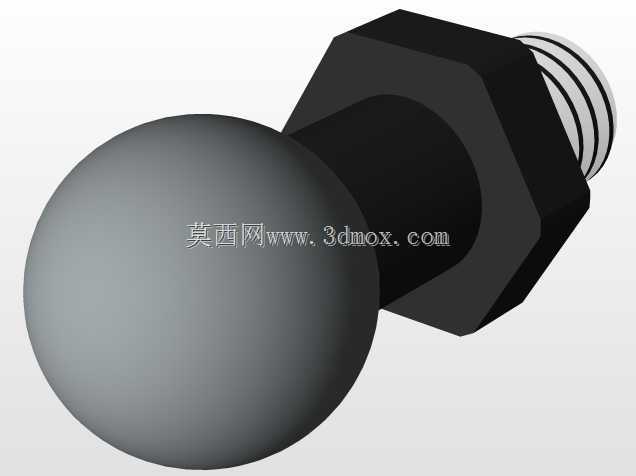

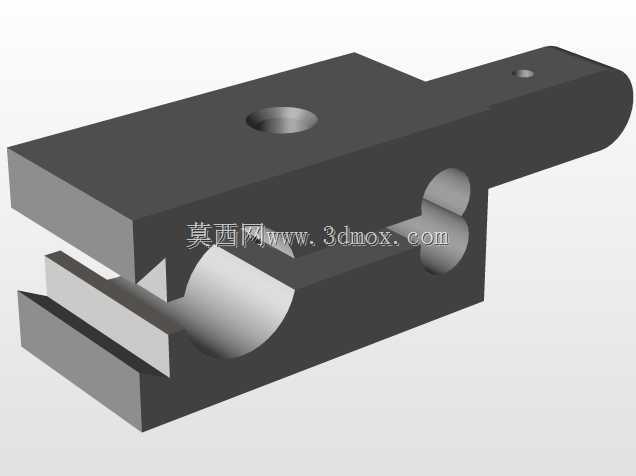

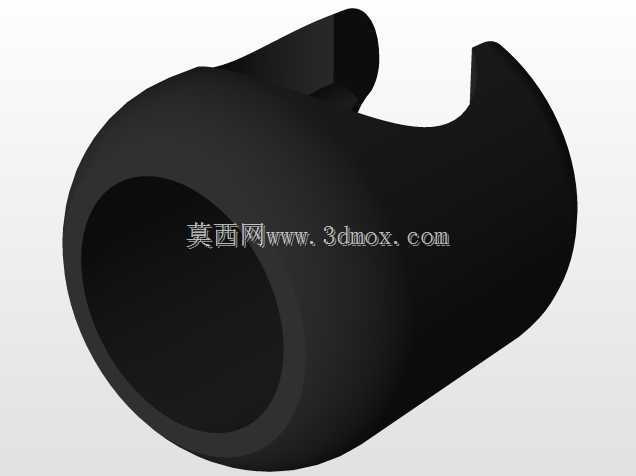

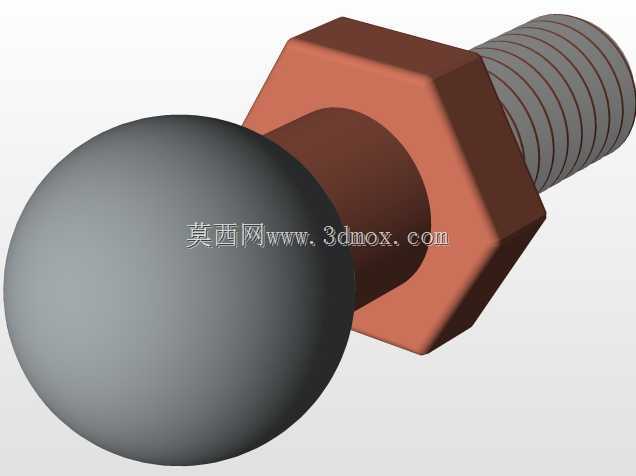

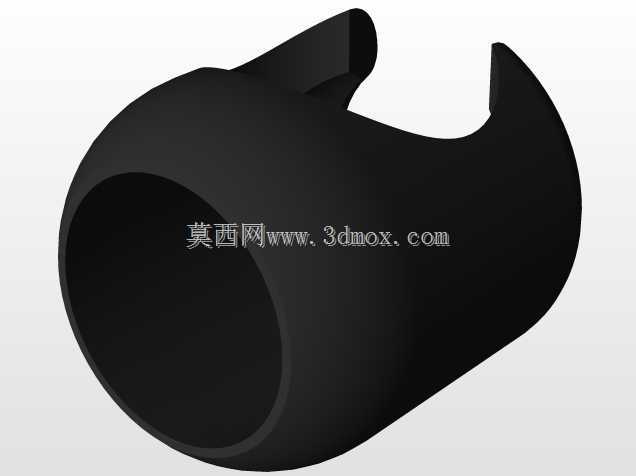

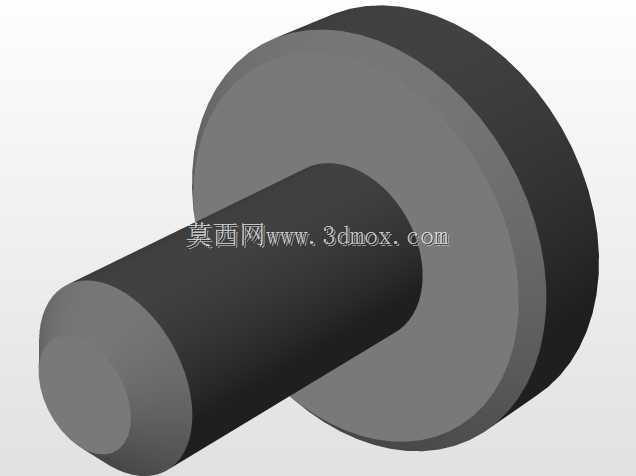

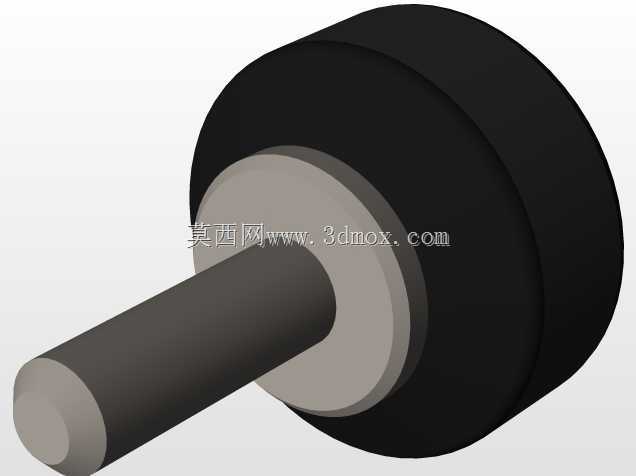

　　从结构设计的细节来看，铰接臂的关节球头做了耐磨处理，长期反复调整姿态也不会出现松旷间隙，避免测量时因为关节虚位导致表头指针漂移。表头装夹端采用快换式夹头结构，能够适配不同夹持直径的百分表、杠杆百分表甚至小型位移传感器，不需要额外更换转接套，夹头的锁紧螺丝做了滚花处理，现场操作人员戴劳保手套也能徒手拧紧，不需要额外找扳手。臂杆的长度做了合理匹配，两段臂的伸展总长度能够覆盖常规检测场景下的测量范围，既不会因为臂太短够不到深孔、内腔的测量点位，也不会因为臂过长导致整体刚性下降，放大测量时的振动干扰。

　　安装边界上，磁座的底面平面度控制在微米级，吸附在0级精度的检验平板上时，整个基座不会出现翘边，保证支架的基准面和测量基准完全贴合；磁座的开关旋钮位置做了下沉设计，不会因为臂杆转动或者操作人员误碰导致磁座意外卸磁。在设备检修场景中，这类支架还可以用来检测电机轴的窜动量、联轴器的对中偏差，不需要专门制作复杂的固定工装，靠磁座吸附在设备壳体上就能快速搭建测量点位，大幅缩短设备检修的停机时间。在精密零件的批量检测环节，把支架固定在专用检具上，配合百分表可以实现零件关键尺寸的快速比对测量，比三坐标测量的效率高出数倍，非常适合生产现场的在线检测使用。

　　设计过程中需要重点考量的是铰接臂的刚性与灵活性的平衡，关节的锁紧力要足够克服臂杆、表头的自重以及测量时的接触反力，同时锁紧和松开的操作力矩要控制在合适范围，不能太松锁不住，也不能太紧导致操作人员调整费力。磁座的磁力大小也要做匹配，既要保证最大伸展臂长时的吸附稳定性，也不能因为磁力过大导致卸磁后难以从工件表面取下，甚至带起薄型工件造成零件变形。整个支架的外露金属部件都做了防锈处理，适应车间里多切削液、多油污的使用环境，长期使用也不会出现锈蚀卡滞的问题，铰接关节处预留了润滑注油孔，定期加注少量润滑脂就能保证关节转动顺滑，延长整体使用寿命。
