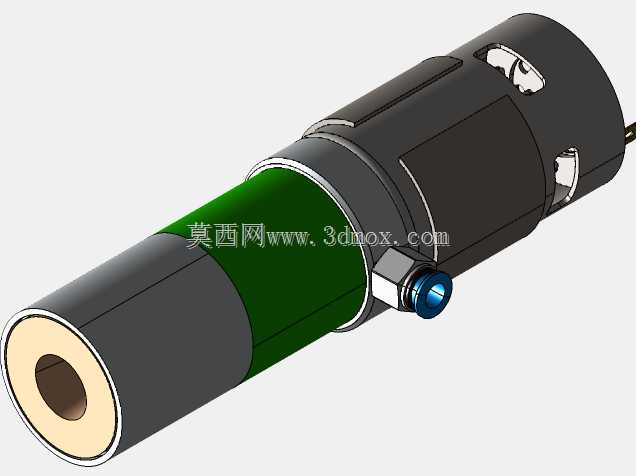

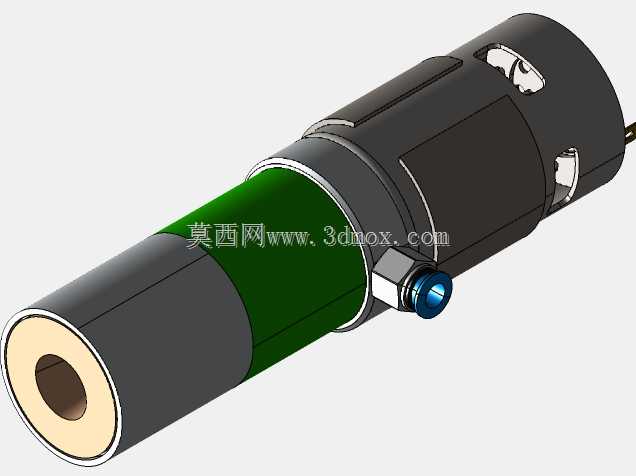

自动换刀数控铣床主轴结构设计

在数控铣削加工场景中，主轴单元是直接决定加工精度、切削效率与设备可靠性的核心功能部件，这款自动换刀结构的铣床主轴，主要适配中小型立式数控铣床的加工需求，可覆盖常规钢件、铝合金、工程塑料等材质的铣削、钻削、铰孔、攻丝等多工序加工场景，能在批量零件加工、模具型腔粗精加工等工况下稳定运行。从结构设计逻辑来看，该主轴采用集成式布局，将打刀机构、轴承支撑组、传动连接段、刀具夹持锥孔整合为同轴装配单元，减少了分散装配带来的同轴度累积误差，上下两组支撑轴承分别承担径向切削力与轴向进给力，轴承预紧结构采用对称式弹性元件布置，可在主轴高速运转产生热伸长时自动补偿预紧量，避免轴承预紧过载导致的温升过快、寿命缩短问题。自动换刀相关的打刀结构布置在主轴上部，通过侧向驱动接口接入机床的打刀动力源，打刀行程经过精准匹配，既保证刀具松开时的足够位移量，又不会超出行程损伤内部弹性元件，内部的碟形弹簧组提供稳定的刀具拉紧力，可在高速旋转、断续切削的振动工况下保持刀具夹持可靠性，避免掉刀、刀柄窜动影响加工精度。主轴下部的锥孔采用标准刀具接口规格，可适配通用标准数控刀柄，无需定制特殊刀具，降低生产现场的刀具适配成本，侧向的管路接口可接入切削液或者压缩空气，在换刀过程中实现锥孔清洁，避免切屑、灰尘进入锥孔导致的刀柄贴合不良、加工振纹问题。从安装边界来看，主轴上部的安装法兰设置了均匀分布的定位销孔与螺栓连接孔，可直接固定在铣床的主轴箱安装位，法兰端面与主轴轴线的垂直度经过设计校核，能保证装配后主轴的跳动精度符合加工要求，整体径向轮廓尺寸经过优化，在保证内部结构强度的前提下缩小了外径尺寸，可避免主轴上下移动时与机床防护罩、工件夹具产生运动干涉，下部的刀具夹持端伸出长度匹配常规铣床的主轴鼻端到工作台的距离范围，可适配不同长度的刀具安装，满足不同深度的加工需求。设计过程中对主轴的动平衡性能做了前置考量，所有旋转类零件都设置了动平衡校正的工艺结构，可在装配后完成整体动平衡调校，降低高速运转时的振动量，提升加工表面质量，内部的密封结构采用多道组合式密封，可阻挡切削液、切屑粉末进入轴承腔与内部传动结构，延长主轴的维护周期，适配加工车间多粉尘、多切削液飞溅的复杂工况。
