两端带安装座的管状支撑连接构件

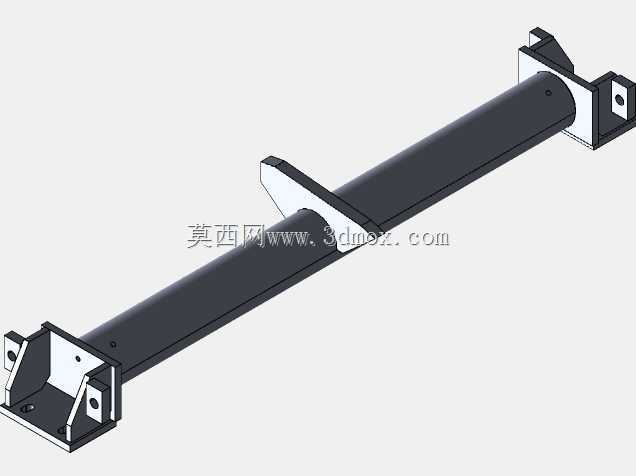

　　这类两端带安装法兰座的管状支撑构件，在各类工业设备机架、物流输送线侧边防护、专用作业车辆附属结构安装场景中应用十分广泛，日常做结构设计时经常会遇到类似的承载连接需求。不同于普通的圆管直撑，这个构件在管身中段额外设置了带斜向加强筋的侧向挂载位，可直接用于固定传感器支架、管线卡扣或者小型附属功能组件，不需要后期在主承重圆管上额外焊接支耳，能减少现场改制的工作量，也避免了现场焊接对主构件防腐层、结构应力的破坏。

　　从结构设计逻辑来看，主体采用标准规格的无缝圆管作为核心承力段，是因为圆管截面在同等重量下的抗扭、抗弯截面模量优于同截面积的方管或角钢，适合承受沿管身轴向的压力、垂直于管身的径向载荷，以及两端安装座不同步受力带来的轻微扭转载荷。两端的安装座采用折弯钢板拼焊的盒式结构，每个安装座上都预留了四个对称布置的螺栓过孔，安装时可以根据对接面的实际公差调整穿入顺序，盒式结构的内腔还能在安装时容纳螺栓头部、防松垫片等紧固件，不会出现紧固件与管身干涉的问题。安装座与圆管对接的位置，设计了一圈贴合圆管外壁的弧形切口，焊接时能增大焊缝接触面积，避免应力集中在焊缝端点，提升整体结构的疲劳强度，在长期承受振动载荷的工况下不容易出现焊缝开裂的问题。

　　管身中段的侧向挂载位，采用一块垂直于管身轴线的立板搭配三角形加强筋焊接而成，立板上预留了两个安装孔，可直接对接需要侧向固定的功能件，加强筋的斜边做了圆弧过渡处理，没有尖锐的应力集中点，即使挂载件承受一定的侧向冲击力，载荷也能通过加强筋均匀传递到主圆管上，不会出现立板弯折变形的情况。

　　做安装边界核算的时候需要注意，两端安装座的外侧端面是整个构件的安装基准面，两个基准面之间的距离就是构件的有效支撑跨度，安装座的外轮廓尺寸决定了对接位置需要预留的安装操作空间，每个安装座上的螺栓孔中心距要和对接机架上的预装孔位严格匹配，避免出现安装错位。管身的外径决定了构件自身的最小通过空间，中段侧向立板的突出高度是整个构件的最大外廓尺寸，在做整体设备布局的时候，要预留出足够的空间避免立板与周边运动部件发生干涉。

　　实际选型应用时，这类支撑构件不需要额外做复杂的表面处理，焊接完成后做整体抛丸除锈再喷涂防腐漆，就能适应普通车间、户外设备的常规使用环境，如果是用在腐蚀较强的工况，可以更换不锈钢管材与板材焊接，或者在表面做镀锌处理。安装时优先采用强度等级匹配的螺栓搭配防松垫圈，在振动较大的工况下可以在安装座与对接面之间加装橡胶减震垫，进一步降低振动传递，延长构件的使用寿命。日常做三维建模的时候，这类构件要重点还原安装座的螺栓孔位、管身与安装座的焊接贴合面、中段挂载位的位置精度，确保导出的工程图能直接指导下料、焊接与机加工，不需要后期二次核对尺寸，减少生产环节的沟通成本。
