皮尔堡汽车增压电磁阀结构设计

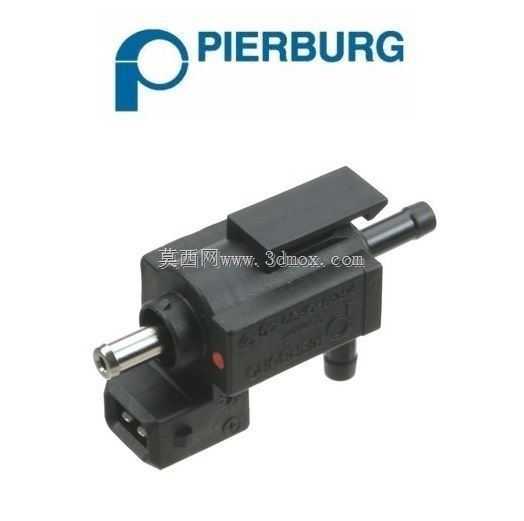

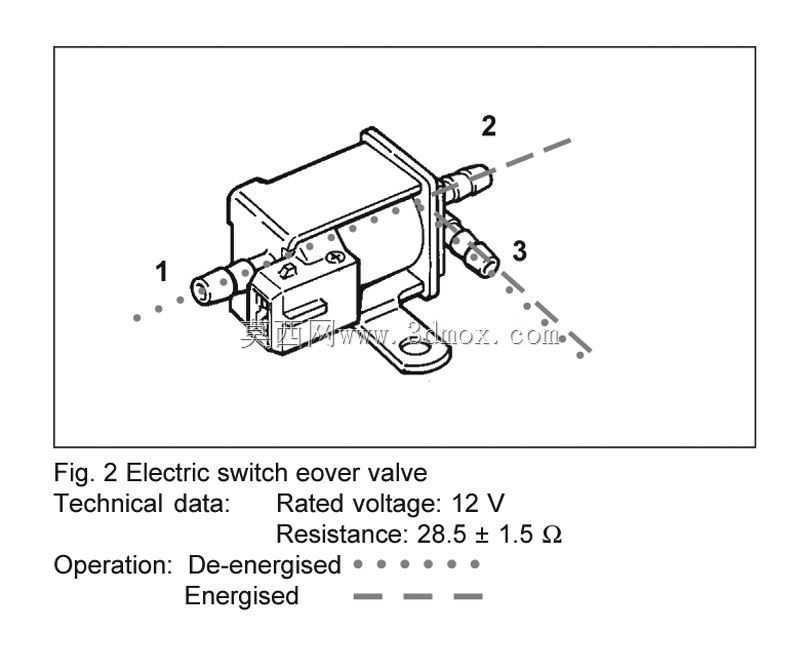

　　这款增压电磁阀主要应用在涡轮增压汽油发动机的气路控制回路中，是发动机增压压力调节系统的核心执行部件，日常工况下负责接收ECU输出的占空比控制信号，切换真空管路的通断状态，以此驱动废气旁通阀的开度调整，把涡轮增压器的增压值稳定在标定区间内，避免增压压力过高导致爆震、机件过载，也能防止增压压力不足造成动力输出疲软。从结构设计逻辑来看，整体采用了耐油耐温的玻纤增强PBT壳体作为主体承载结构，壳体上集成了电气接插端、两个气路接口以及安装固定卡扣，所有接口的位置排布都充分考虑了发动机舱狭小空间内的装配便利性，电气接插件采用标准的两针护套结构，和整车线束端的接插件完全匹配，接插后自带锁止结构，能抵御发动机运行过程中的持续振动，避免出现接触不良、

　　松脱的问题。气路接口分为真空源接口和执行器连接接口，其中接涡轮侧的金属管嘴采用了滚花工艺处理，和橡胶真空管装配后能提供足够的抱紧力，不会因为管路内的压力波动出现脱管漏气的问题，另一个侧向的小接口为通大气端，内部集成了微型防尘滤网，能阻挡发动机舱内的灰尘、油雾进入阀体内腔，避免阀芯卡滞。阀体内部的电磁驱动部分采用了湿式螺线管设计，动铁芯和阀腔之间做了低摩擦涂层处理，响应速度可以满足毫秒级的控制要求，在ECU输出不同占空比信号时，能快速切换气路的连通状态，实现增压压力的动态闭环调节。外形尺寸方面，主体部分的长宽高控制在紧凑区间内，不会占用过多发动机舱布置空间，顶部的安装卡扣采用弹性悬臂结构，能直接卡接在车身或者发动机周边的安装支架上，

　　不需要额外的螺栓固定，装配效率更高，同时卡扣的设计预留了一定的装配公差补偿量，能抵消支架制造误差、发动机运行抖动带来的位置偏移。在实际选型匹配过程中，这款电磁阀的流量参数经过针对性标定，能适配绝大多数小排量涡轮增压发动机的真空执行器驱动需求，阀体上的红色标识点为生产过程中的装配定位标记，同时也能作为售后维修过程中的零件识别标识，和同系列其他功能的阀件做出区分。设计过程中充分考虑了发动机舱的恶劣工作环境，壳体材料能在-40℃到125℃的温度区间内保持稳定的机械性能，同时耐受机油、汽油蒸汽、防冻液蒸汽的腐蚀，满足整车全生命周期的使用要求。内部的密封结构采用氟橡胶材质的密封件，在长期高低温交变工况下不会出现硬化、变形导致的漏气问题，

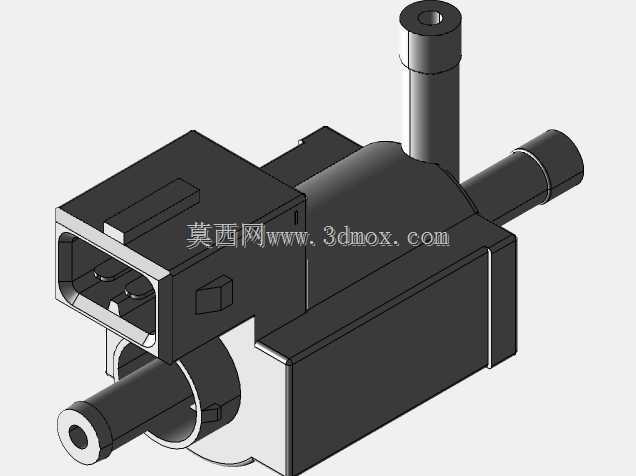

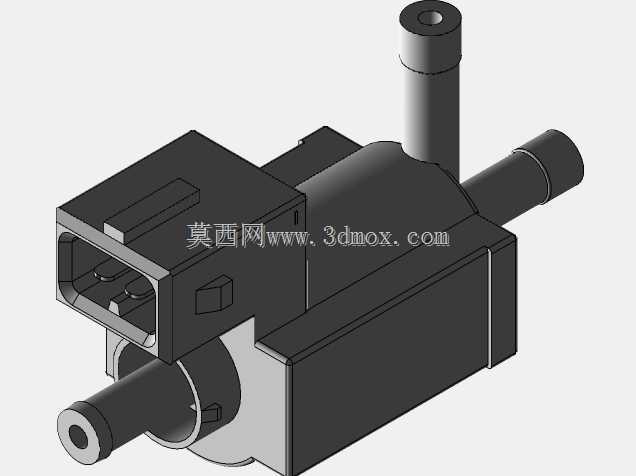

　　保证气路控制的密封性。从三维建模的角度来看，这款产品的建模过程需要重点关注各个接口的配合尺寸精度，尤其是电气接插件的插针位置、气路管嘴的外径尺寸、安装卡扣的卡接尺寸，这些尺寸直接影响后续的实物装配匹配度，建模时需要充分考虑塑料件的成型收缩率，预留合理的公差带，同时壳体上的加强筋排布既要满足结构强度要求，也要避免出现壁厚不均导致的注塑成型缺陷。在做发动机舱整体布置校核时，可以直接调用该三维模型进行装配干涉检查，验证和周边管路、线束、结构件的间隙是否满足设计要求，提前规避实车装配阶段出现的干涉问题。
