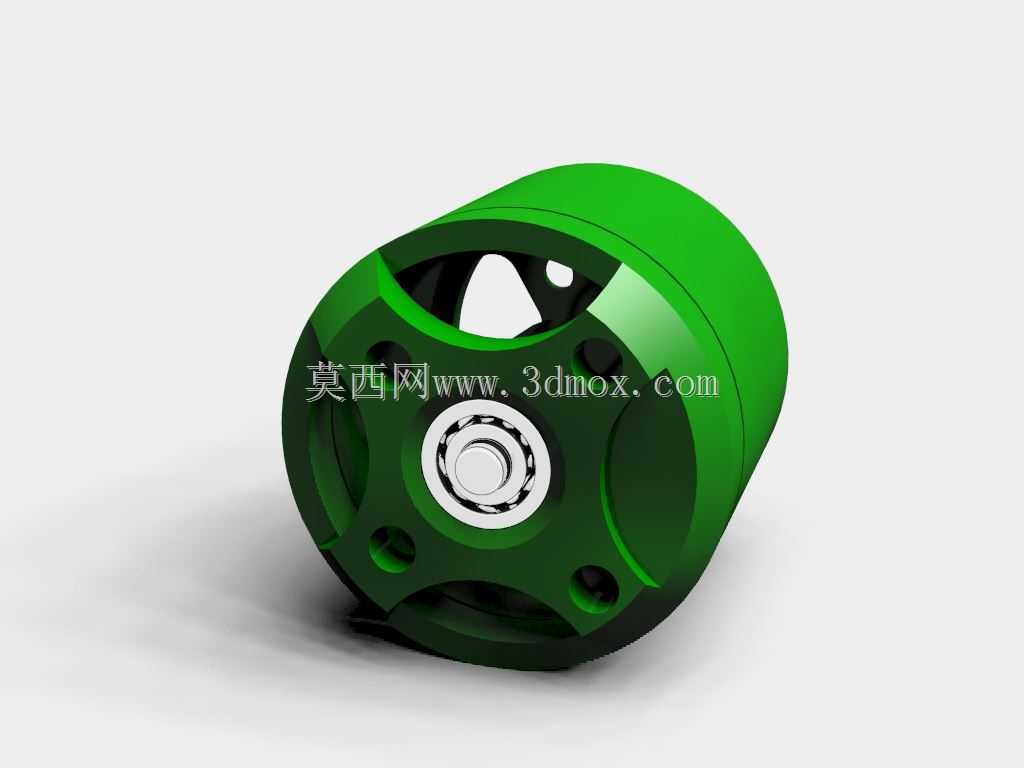

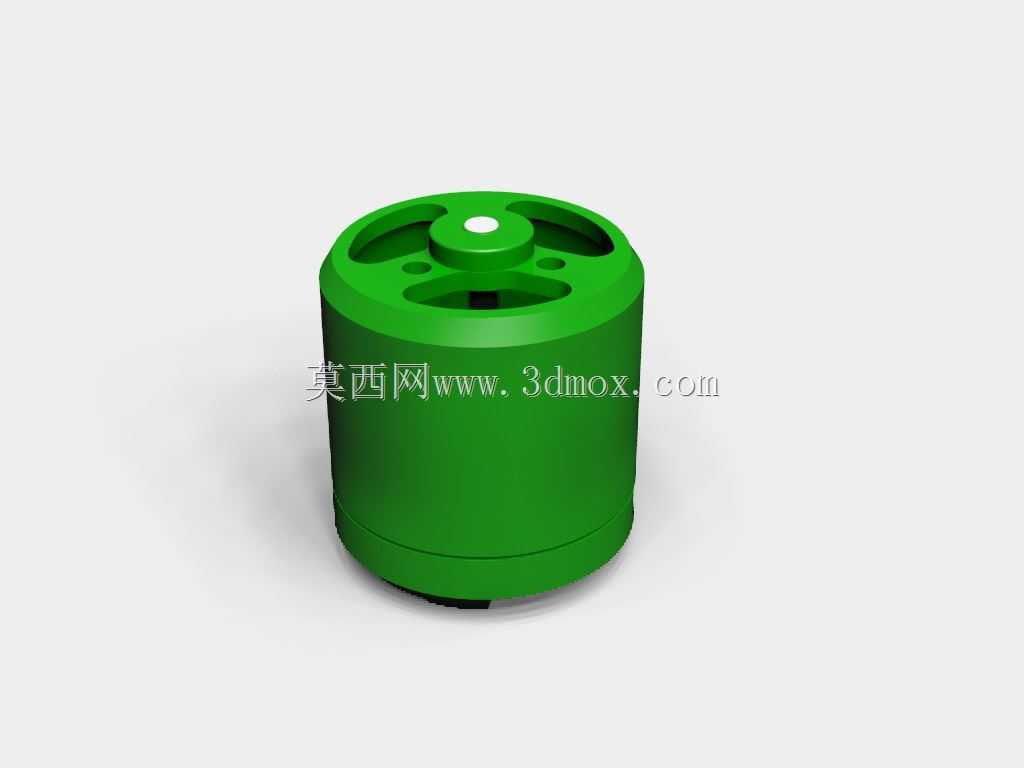

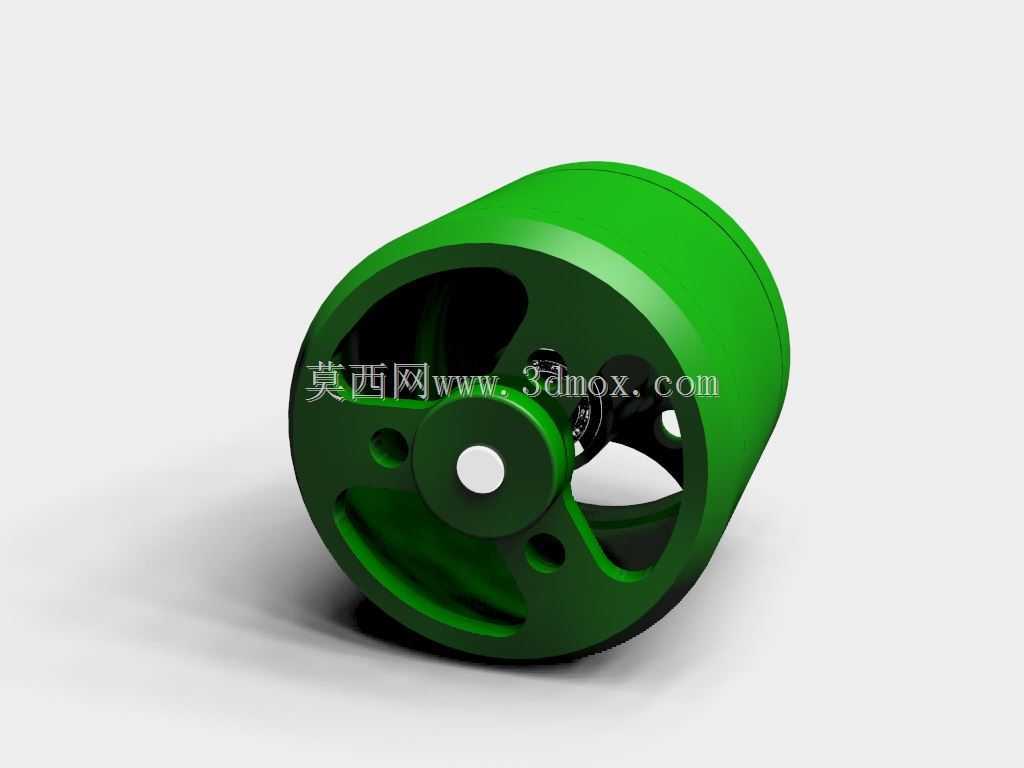

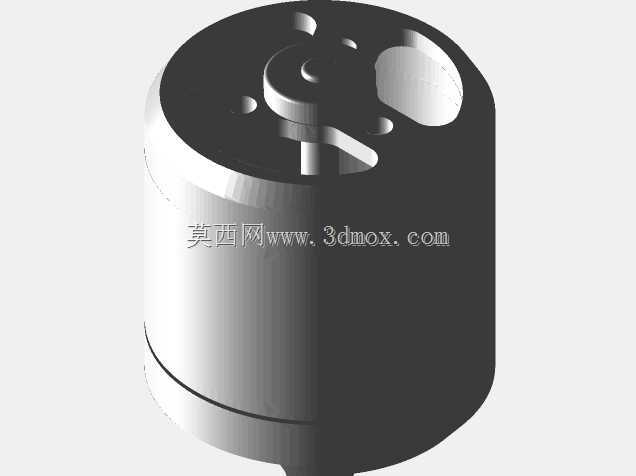

小型外转子无刷电机结构三维建模

　　这款外转子结构的无刷动力部件，常被应用在小型多旋翼飞行器、桌面级小型动力传动实验台、微型履带移动平台这类对动力单元重量、输出扭矩密度有较高要求的场景中。和传统内转子无刷动力部件相比，外转子的结构设计把永磁体贴装在旋转外壳内壁，定子绕组固定在中心基座上，同等定子尺寸下能获得更大的扭矩输出，不需要搭配大减速比的齿轮组就能直接驱动负载，能大幅减少动力链路的传动间隙与零件数量，提升整套动力系统的响应速度与运行可靠性。

　　从结构设计的逻辑来看，这款动力部件的外壳采用一体化旋压成型的筒状结构，端面上预留了三个均匀分布的安装孔，孔位的分度圆直径与安装孔孔径经过匹配调校，既可以直接安装螺旋桨桨座，也能通过转接法兰连接同步带轮、小型滚轮这类负载零件，安装孔的沉头深度经过核算，锁紧螺丝后螺丝端面不会突出转子外壳表面，避免高速旋转时产生额外的风阻与动平衡偏差。中心位置的输出轴采用台阶式定位设计，轴径与轴承内孔采用过盈配合，轴承外圈嵌入定子基座的轴承位中，两端轴承的跨距经过优化，能承受径向与轴向的复合载荷，应对飞行器机动飞行时产生的交变载荷、移动平台越障时的冲击载荷都能保持稳定的旋转精度，不会出现轴系窜动的问题。

　　定子部分的铁芯采用叠压硅钢片结构，绕组排布采用集中式绕法，在保证槽满率的前提下尽可能降低绕组的直流电阻，减少持续运行时的铜损，提升能量转换效率。定子基座的中心预留了穿线孔位，三相动力线从孔位引出后可以顺着安装支架走线，避免旋转的转子外壳剐蹭导线造成绝缘层破损。转子外壳的内壁粘贴的磁钢采用表贴式固定，磁钢之间用耐高温的绝缘隔条定位，表面做了动平衡处理，在额定转速范围内运行时不会产生明显的振动，能降低整套设备的运行噪音，延长支撑轴承的使用寿命。

　　在安装边界的尺寸设计上，这款动力部件的转子外径、定子基座的安装定位直径、轴伸长度都遵循了小型航模动力部件的通用安装规范，不需要额外定制转接件就能直接替换同规格的传统动力部件，适配市面上主流的桨座、安装支架尺寸。设计过程中特意把转子外壳的壁厚控制在合理范围内，在保证结构强度、避免高速旋转时外壳形变的前提下尽可能降低转子的转动惯量，让动力响应更加跟手，在做快速的转速调整时不会因为转动惯量过大产生滞后。绕组的端部做了绝缘浸漆处理，能在高湿度、多粉尘的使用环境下保持绝缘性能稳定，不会出现绕组击穿短路的故障。

　　从实际使用的角度出发，这类无刷动力部件没有碳刷与换向器的摩擦接触结构，运行过程中不会产生碳粉堆积与换向火花，日常维护的工作量极低，只要保证轴承的定期润滑就能实现长时间的稳定运行，相比同功率等级的有刷动力部件，使用寿命能提升数倍。在进行三维建模的过程中，所有配合面的尺寸公差都按照实际加工的精度要求做了预留，轴承位、安装孔位的尺寸都标注了合理的公差带，导出的模型可以直接用于后续的整机装配干涉检查、安装支架的结构设计，也能用于动力系统的运动仿真，模拟不同负载下的转速响应、轴系受力情况，为后续的整机结构优化提供准确的模型参考。建模时还原了转子外壳的镂空减重结构，这些镂空结构一方面能降低转子整体重量，另一方面能在旋转时带动气流穿过定子绕组区域，带走绕组运行产生的热量，提升持续大负载运行时的散热能力，避免绕组因为温度过高出现退磁、绝缘老化的问题。
