1/8型1400转箱式烤箱专用驱动电机

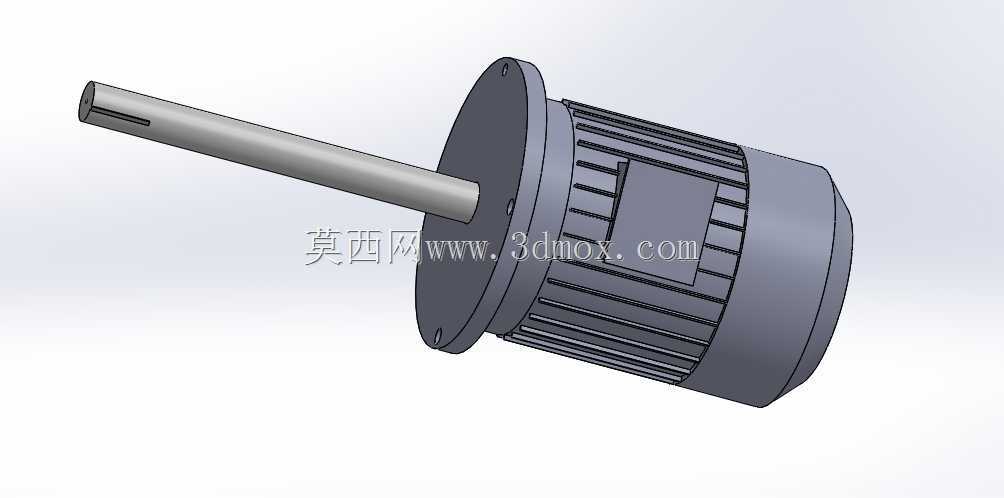

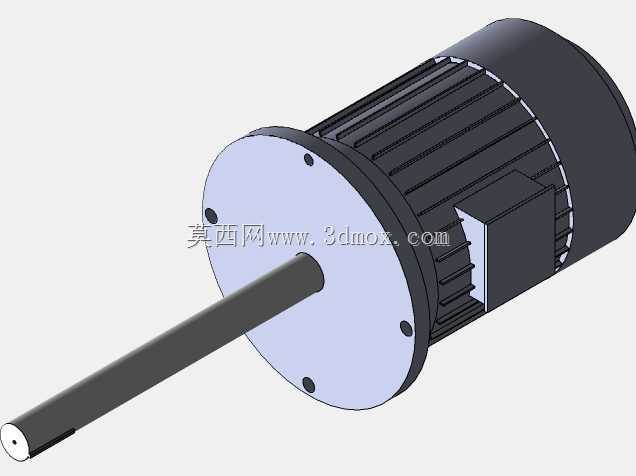

　　这款驱动电机主要适配商用小型箱式烘焙烤箱的热风循环与烤盘传动系统，在食品烘焙加工场景中承担核心动力输出职能，日常运行时需要耐受烤箱腔体周边持续传导的高温，同时要保证长时间连续运转的转速稳定性，避免因转速波动导致腔体内热风循环不均，出现烘焙物料上色不一致、熟化程度偏差的问题。从结构设计来看，电机采用法兰端盖直装的安装形式，前端法兰盘预留了均匀分布的安装孔位，可直接贴合烤箱设备的安装基准面完成固定，不需要额外设计复杂的转接支架，能有效缩减设备装配环节的零件数量，降低整机的装配公差累积。伸出的长输出轴做了同轴度精度管控，轴端预留的键槽可直接匹配风轮或者传动链轮的安装需求，轴身的长度设计充分考虑了烤箱保温层的厚度边界，

　　安装后轴体可穿过保温层直接对接腔体内部的负载部件，不需要额外加装延长轴组件，也能避免轴体过长带来的运转挠度问题。电机外壳采用带轴向散热筋的结构设计，虽然应用场景周边环境温度偏高，但散热筋的排布方向顺着电机运转时的自身气流走向，可在电机转动过程中带动周边空气沿筋条间隙流动，带走壳体表面的积热，保证电机绕组的工作温度维持在合理区间，延长绝缘部件的使用寿命。接线盒位置设置在电机壳体侧方的平面区域，接线口的朝向可根据设备实际布线需求调整，方便车间装配时的走线排布，避免线缆与周边设备部件产生干涉。在设计建模过程中，对电机的各个配合面都做了公差匹配的考量，法兰安装面与输出轴的垂直度公差、

　　端盖与机壳的配合止口公差都按照常规工业电机的通用精度等级设定，模型中完整还原了散热筋的凸起高度、倒角细节，以及安装孔的沉头结构，方便设计人员在做烤箱整机布局时直接调取模型进行装配校验，不需要额外核对安装边界尺寸。做设备布局时，需要注意电机尾部的散热空间预留，不能将电机尾部完全贴靠在设备封板上，要留出足够的空气流通间隙，避免散热不畅导致的电机过热触发保护停机。输出轴与烤箱保温层的穿接位置要配套对应的耐高温密封件，模型中轴伸位置的轴径尺寸可直接作为密封件选型的尺寸依据，减少设计人员反复核对尺寸的工作量。这款电机的额定转速设定为1400转，适配四级电机的极数设计，启动扭矩可满足烤箱风轮从静止到额定转速的启动需求，

　　不会出现负载启动堵转的问题，运转时的振动幅值控制在常规民用烘焙设备可接受的范围内，不会因电机振动导致烤箱腔体出现共振异响，影响设备的使用体验。从安装边界来看，电机的最大外径尺寸可适配小型箱式烤箱的侧边安装空间，不会与烤箱的温控组件、照明组件等周边部件产生位置冲突，机壳的外形没有突兀的凸起结构，整体轮廓规整，方便设备设计时做外围的防护钣金包覆。
