42mm机座两相混合式步进电机结构

　　在桌面级数控设备、小型自动化模组、3D打印运动轴、精密点胶工位这类对安装空间有严格限制的场景里，42机座规格的步进电机一直是选型清单里的高频选项，这类电机不需要额外的编码器反馈就能实现开环位置控制，搭配对应的细分驱动器就能达到不错的低速运行平稳性，采购与维护成本远低于同扭矩规格的伺服系统，对于负载扭矩在0.2Nm区间的短行程传动场景适配性极强。

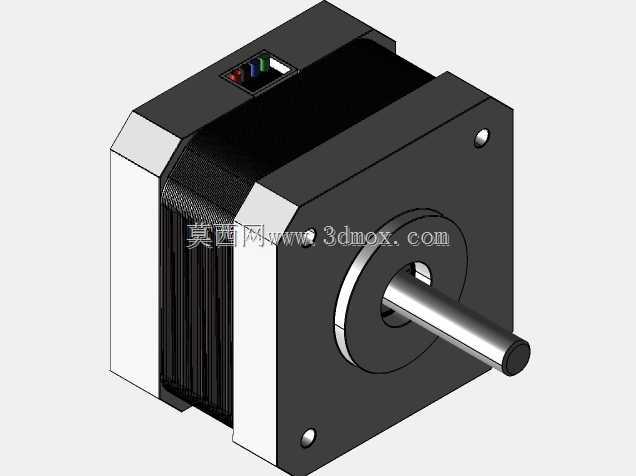

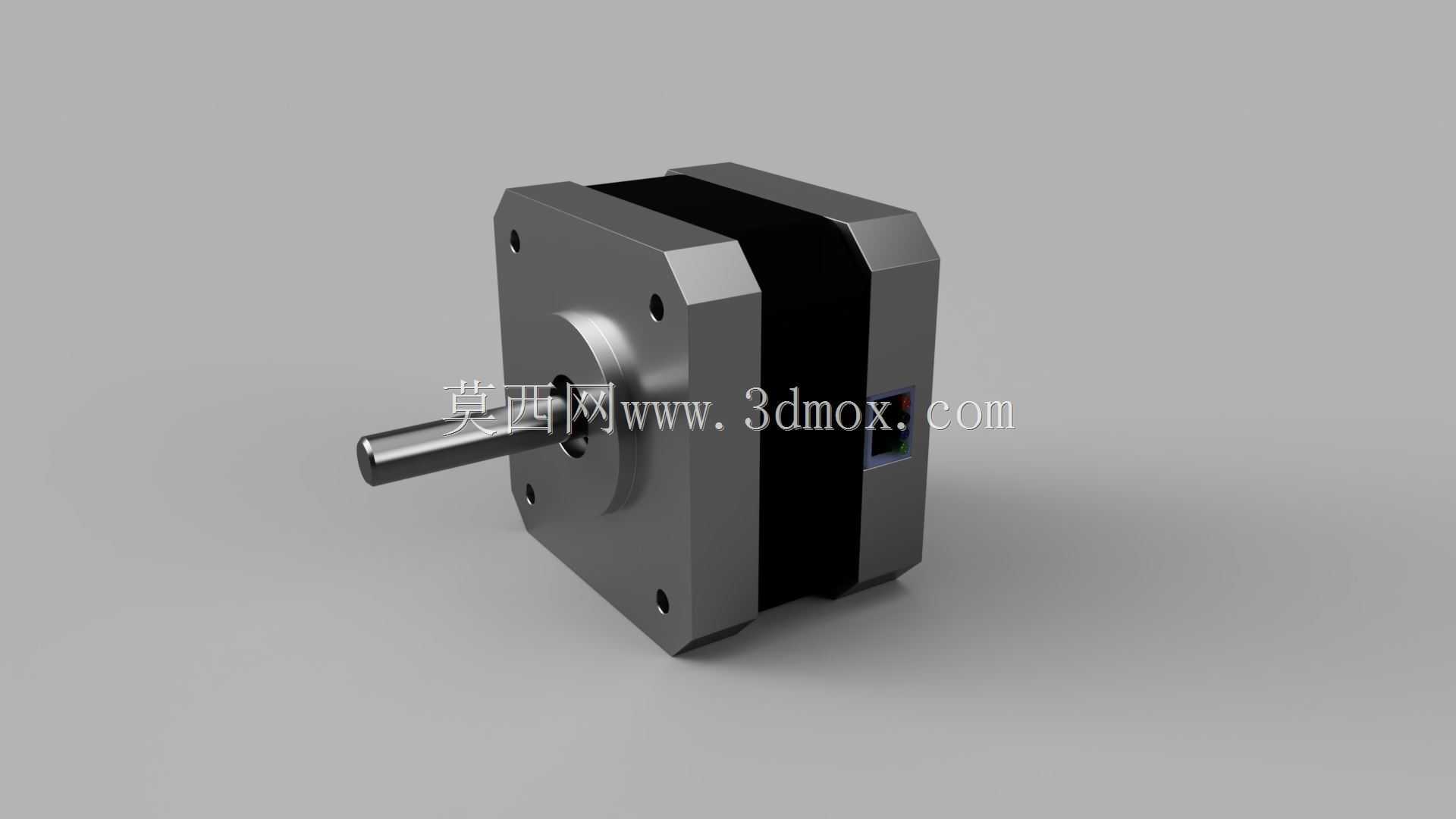

　　从结构设计逻辑来看，这款步进电机采用经典的方形切边机座结构，机座本体为冷轧钢冲压叠压成型，表面做了发黑防锈处理，四个安装孔位分布在机座四角的凸台上，孔位间距严格遵循NEMA17标准的安装尺寸规范，不管是直接锁付在设备铝型材安装面上，还是搭配减震垫、同步轮安装座使用，都不需要额外做转接板加工，能大幅缩短结构设计阶段的适配周期。输出轴采用单出轴D型切边设计，轴径匹配常规的5mm规格同步轮、联轴器内孔，切边结构可以彻底避免传动过程中轴与连接件之间的打滑问题，轴伸长度控制在常规适配范围内，不会因为轴伸过长导致带轮安装后出现悬臂挠曲，也不会因为轴伸过短导致联轴器锁紧空间不足。

　　电机本体的定子与转子间隙控制在极小的公差范围内，定子绕组采用耐高温漆包线绕制，能承受持续运行下的温升，不会因为长时间堵转出现绕组烧毁的问题。机身中段的黑色端盖部分为绝缘材质，既起到绕组防护的作用，也能实现定子与前端安装面之间的绝缘隔离，避免设备接地不良时电流串入电机绕组导致驱动器损坏。电机尾部预留了标准的接线插座安装位，出线方向可以根据设备内部走线需求调整，不需要额外改动机身结构就能适配不同的走线布局，对于内部空间紧凑的小型设备来说，这种可调整出线方向的设计能有效减少线缆弯折半径，避免长期运动过程中线缆被结构件磨损。

　　从实际使用的边界条件来看，这款电机的机身长度适配0.2Nm的保持扭矩输出，额定运行电流为1.2A，搭配16细分的驱动器时，单步距角1.8度的基础参数可以被细分到每转3200个脉冲，运行过程中的低速振动被大幅削弱，在带动轻负载做直线往复运动时，不会出现明显的低频爬行现象。安装时需要注意，前端面的安装凸台有标准的定位止口，与安装板上的定位孔配合时能保证输出轴与传动机构的同轴度，避免因为同轴度偏差导致轴承额外受力，缩短电机的使用寿命。轴承部分采用深沟球轴承支撑输出轴，径向与轴向都能承受一定的负载，即使是带动同步带做带传动的场景，也能承受同步带张紧带来的径向力，不会出现轴窜动的问题。

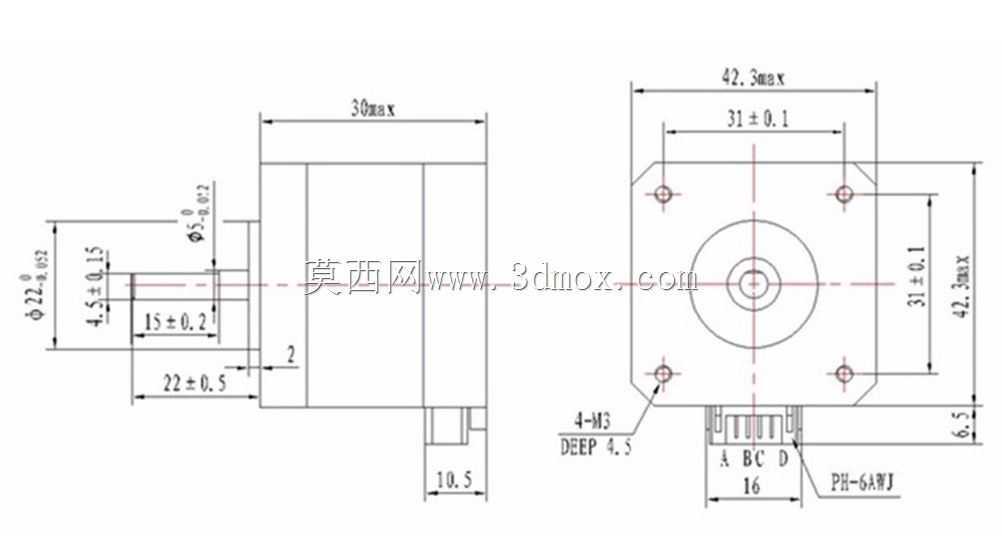

　　在做结构选型校核时，需要重点关注电机的安装边界：四个安装孔的中心距为31mm，安装孔为通孔设计，可以使用M3规格的内六角螺丝从前端或者后端锁付，机座的最大外轮廓尺寸为42mm见方，切边后的对角尺寸不会超出常规42电机的安装避让范围，在排布设备内部结构时，只需要预留出45mm见方的安装空间，同时留出接线侧的线缆弯折空间即可，不需要额外预留过大的避让区域。输出轴的中心高与机座底面的尺寸严格遵循标准规范，搭配对应的丝杠支座、同步轮惰轮座时，不需要额外调整中心高就能保证传动带的张紧度或者丝杠的同轴度，能大幅减少装配阶段的调试工作量。

　　这类步进电机的应用场景并不局限于常规的工业自动化设备，在小型DIY数控设备、教学实验平台、智能仓储的小型推料机构、医疗设备的样本传送工位上都有大量应用，因为其结构成熟、配件通用性极强，不管是替换同规格的老旧故障电机，还是做新设备的原型机开发，都能快速找到对应的安装配件与驱动方案，不需要重新做结构适配。设计建模过程中，所有的安装尺寸、配合公差都严格遵循行业通用的标准规范，没有做非标改动，导入到装配体中可以直接做干涉检查、安装模拟，不需要反复调整尺寸参数来适配通用配件，能有效提升结构设计的效率，减少原型机制作阶段的零件返工概率。
