瓶装生产线弧形承托式瓶体夹持输送构件

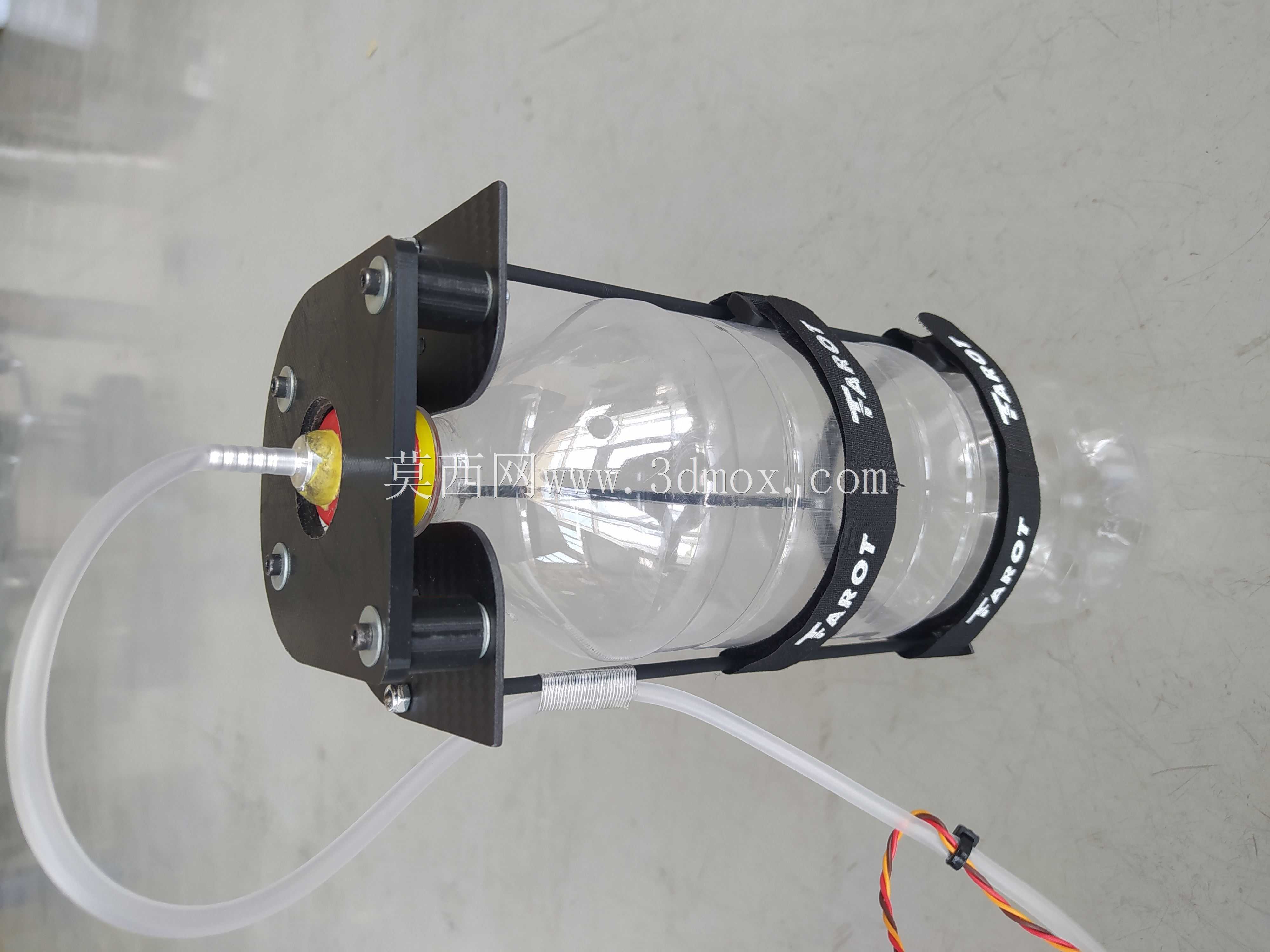

　　在食品饮料、日化洗护、医药制剂等行业的瓶装类产品自动化生产线上，瓶体的稳定夹持与平稳输送是保障灌装、旋盖、贴标、检测等多道工序连续运行的核心前提，这类弧形承托式的瓶托构件，正是装瓶输送机构中直接与瓶体接触的核心执行部件，其结构设计的合理性直接决定了生产线运行的顺畅度与产品不良率。从实际产线应用场景来看，这类构件多安装于回转式装瓶机的回转工作台边缘，或是间歇式输送线的瓶体定位工位，随主传动系统做同步回转或间歇启停动作，在瓶体从进瓶螺杆输送到工位后，完成对瓶身下半部分的环抱式承托，配合上部的卡瓶定位结构，将瓶体牢牢固定在作业工位上，避免设备高速运行时瓶体出现歪斜、倾倒、移位等问题，保障后续灌装头、旋盖头能够精准对准瓶口，完成对应工序作业。

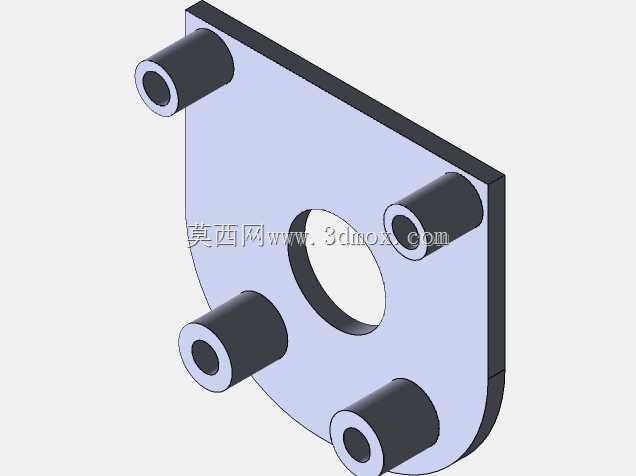

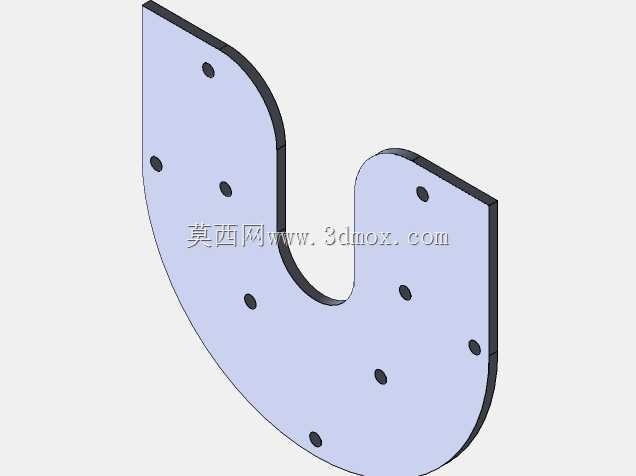

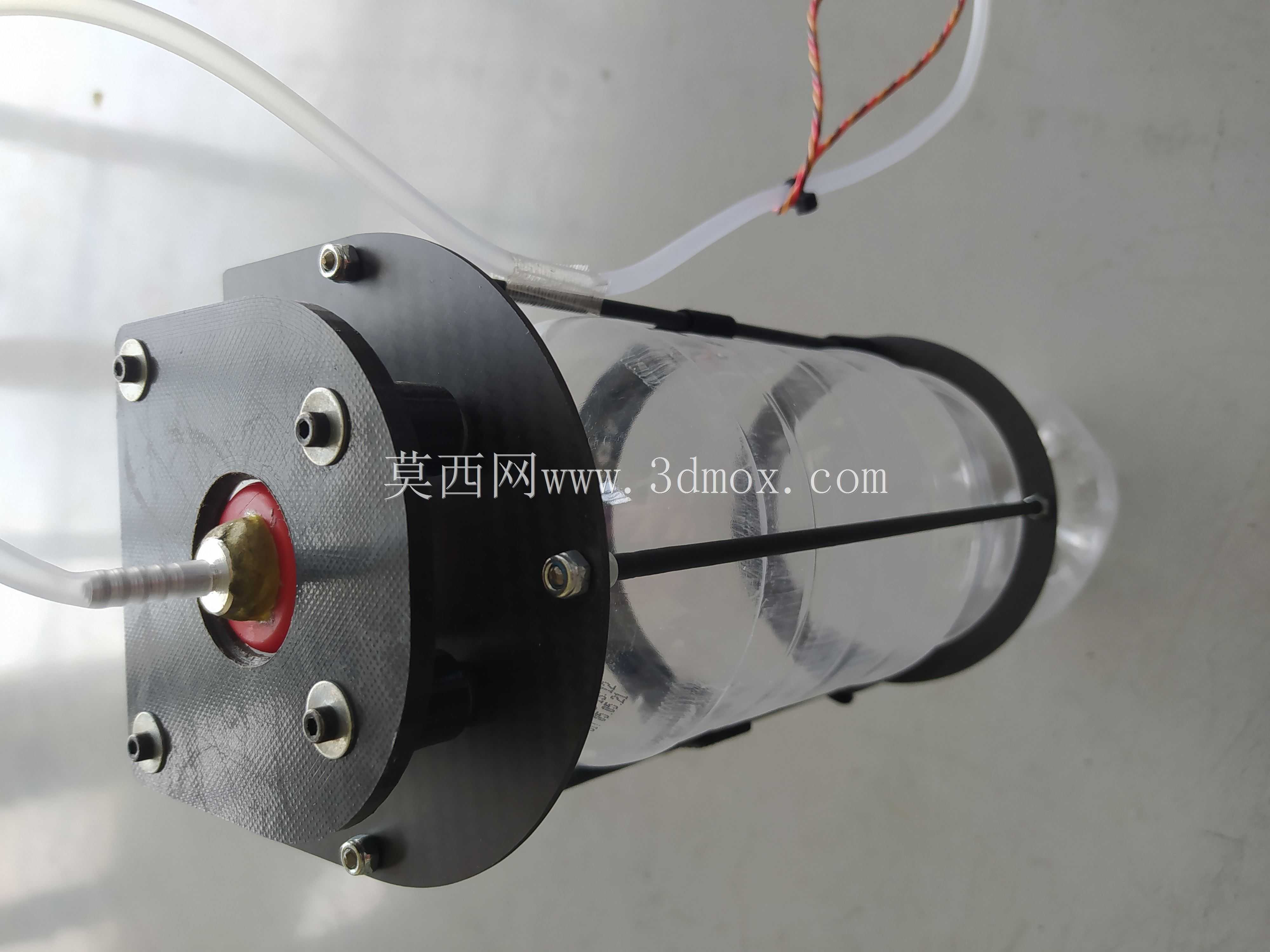

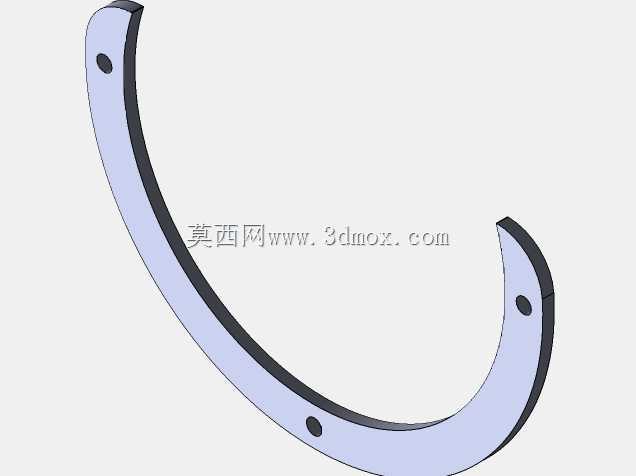

　　从功能特性上看，该瓶托采用了分体式的弧形环抱结构，前端的弧形托臂曲率与常规圆柱型瓶身的外轮廓曲率匹配，接触边缘做了倒圆角钝化处理，既能够保证与瓶身的接触面积足够大，降低单位面积的接触压力，避免薄壁塑料瓶、玻璃瓶在夹持过程中出现压痕、破损，又能通过两侧托臂的限位作用，防止瓶体在径向出现窜动。后部的安装基板采用了带定位销孔的平板结构，与设备的安装工位通过螺栓紧固连接，基板上开设的多个安装孔位预留了一定的调节余量，能够适配不同安装基准的工位连接需求，中间的镂空区域既可以减轻构件自身重量，降低回转运行时的转动惯量，减少主传动系统的负载，又能够避让工位上的检测传感器、底部托瓶升降机构的运动路径，避免出现运动干涉。

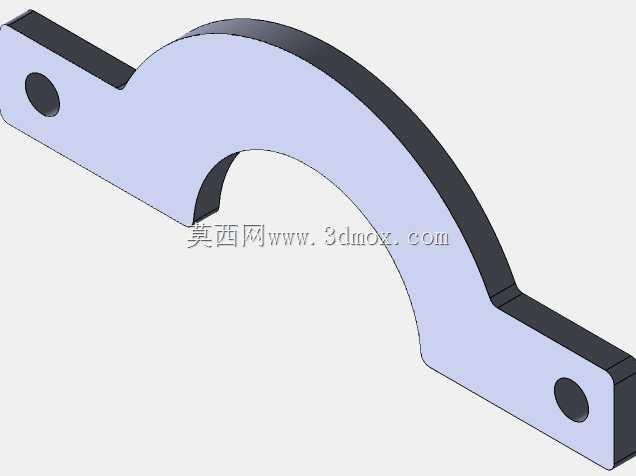

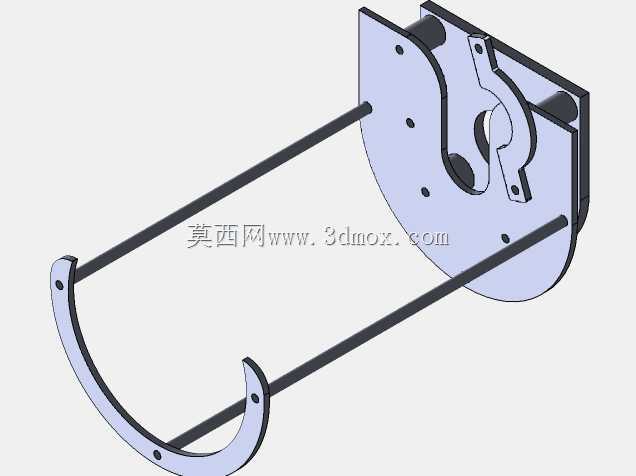

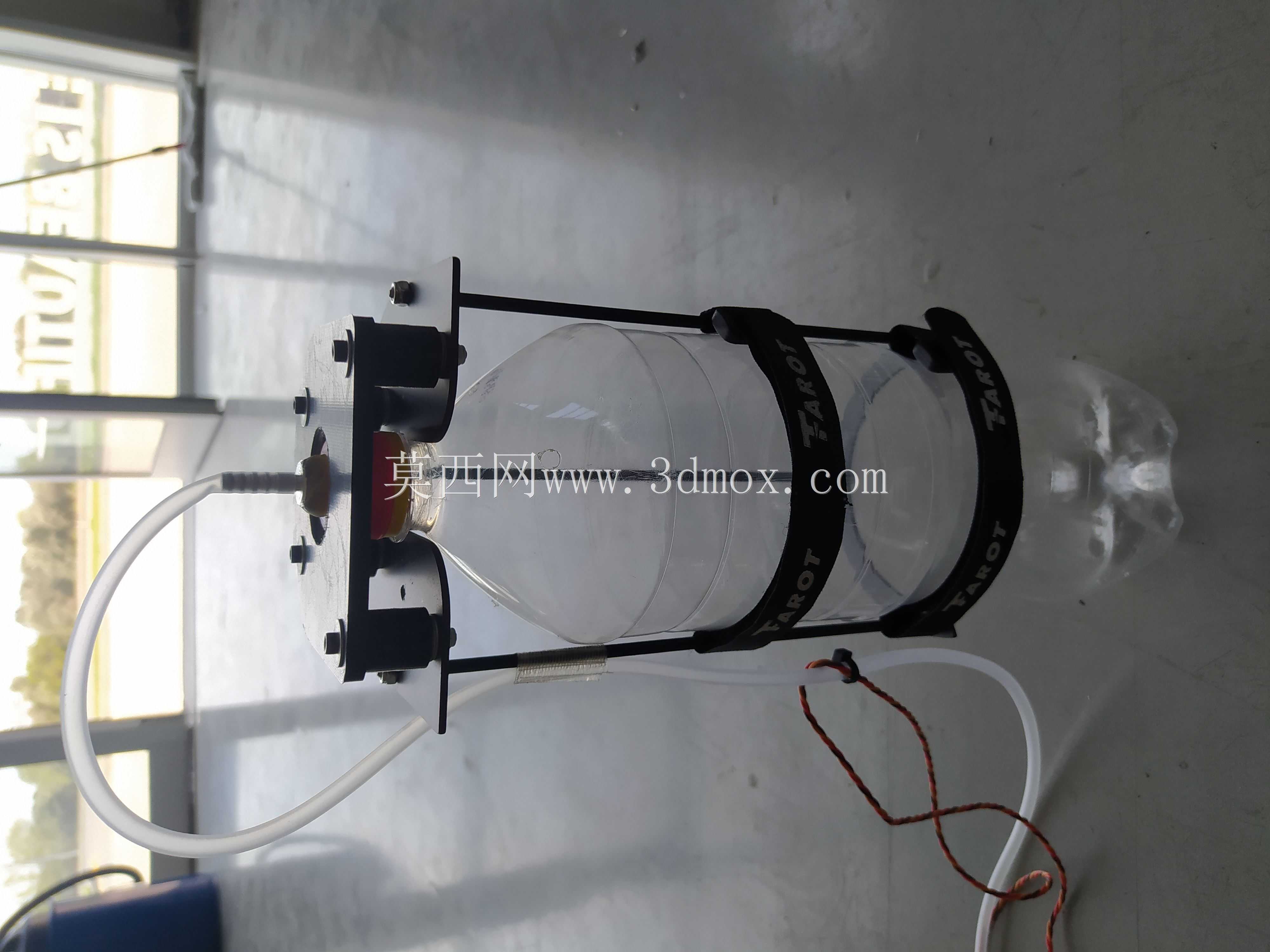

　　设计思路上，这类瓶托没有采用复杂的一体式成型结构，而是将承托臂与安装基板做了分体式设计，两个平行的连接杆将前端弧形托臂与后部安装基板连接为整体，这种结构一方面可以根据不同高度的瓶型调整连接杆的长度，快速适配不同规格瓶体的承托需求，无需重新制作整套安装基座，降低产线换型的改造成本；另一方面，承托臂作为易损件，在长期与瓶体接触出现磨损后，可以单独拆卸更换，无需更换整个构件，减少后期维护的配件成本。安装基板上集成的弹性锁片结构，是配合工位的卡瓶机构设计的，当瓶体进入托位后，锁片在弹簧力作用下卡合在瓶身的定位槽位置，或是与上部的压瓶机构形成配合，实现瓶体的轴向定位，避免设备启停时的惯性导致瓶体从托臂中滑出。

　　从安装边界与尺寸适配角度来看，该瓶托的后部安装基板的安装孔位间距，匹配主流回转式装瓶机的工位安装标准，安装后整体的外伸长度需要根据产线输送的瓶体直径做适配，弧形托臂的开口尺寸略大于对应瓶型的最大外径，保证瓶体能够顺畅进入托位，同时开口的最小宽度小于瓶身的最大直径，防止瓶体在运行过程中脱出。安装时需要保证托臂的弧形中心与工位的回转中心、上部灌装头的中心保持同轴度偏差在0.2mm以内，否则会出现瓶体定位偏移，导致灌装漏液、旋盖歪盖等问题。构件的整体厚度根据瓶体的满载重量做匹配，常规500ml到2L规格的瓶装产品，托臂的板材厚度选用3-5mm的不锈钢材质即可满足强度需求，避免长期运行出现托臂变形，导致承托位置偏移。在实际产线调试过程中，还需要根据瓶体的材质调整锁片的弹簧预紧力，对于薄壁PET瓶，预紧力要适当调小，避免压瘪瓶身；对于玻璃瓶这类刚性较好的容器，预紧力可以适当调大，保证定位的可靠性。这类瓶托的结构看似简单，但每一处尺寸的设计都需要结合产线的运行速度、瓶型参数、工位布局做反复校核，比如连接杆的长度如果过长，高速回转时会出现托臂抖动，导致瓶体定位不稳；如果过短，又会导致瓶体进入托位时与安装基板发生碰撞，出现倒瓶问题。弧形托臂的曲率如果与瓶身不匹配，会出现线接触而非面接触，既容易刮伤瓶身标签，又会导致夹持力不足，在设备高速运行时瓶体容易甩出。
