三旋翼飞行器结构设计方案

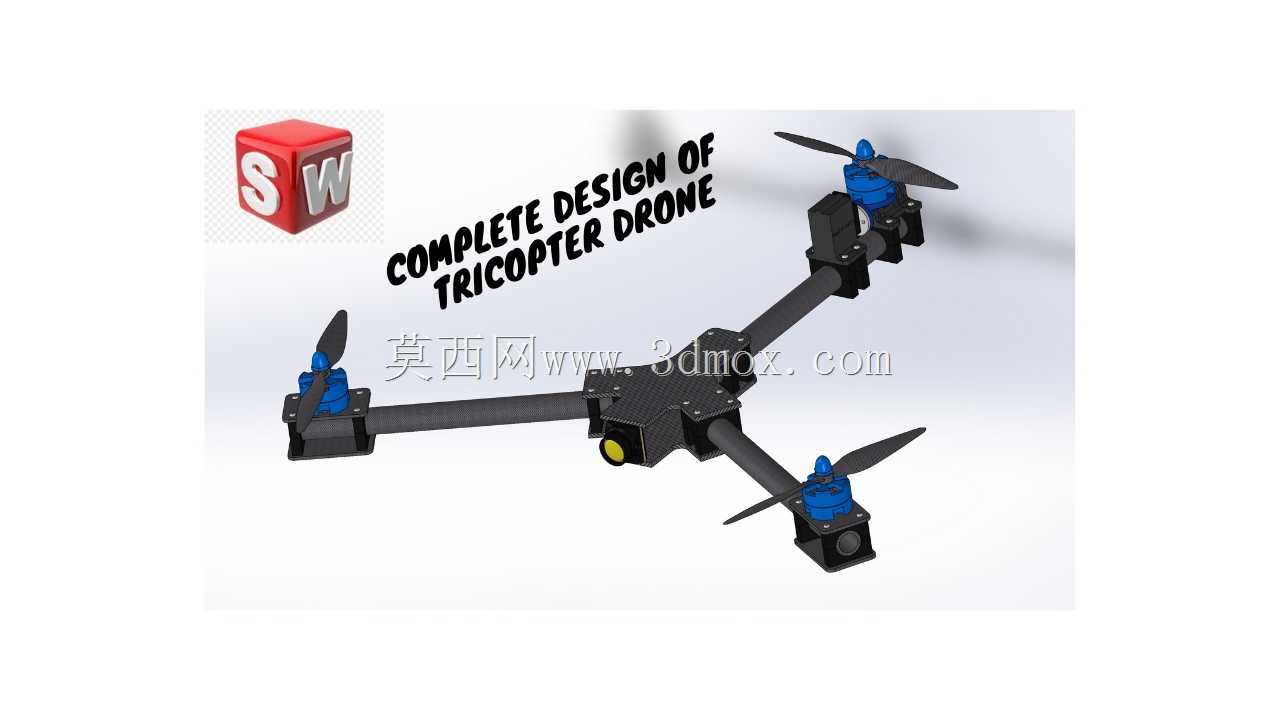

　　这款三旋翼飞行器的机架采用碳纤维板材拼接成型，三条机臂呈120°夹角从中心主机座向外延伸，机臂末端预留标准电机安装孔位，可适配常见的22系列外转子无刷电机，安装孔距兼容16mm与19mm两种通用规格，无需额外转接件即可完成动力单元的固定。中心主机座采用分层堆叠设计，上层预留飞控安装位，可容纳30.5×30.5mm标准安装孔距的飞行控制器，下层预留电池绑扎空间，可适配2S至4S规格的锂聚合物电池，电池仓边界尺寸控制在100mm×60mm×35mm范围内，绑扎带预留槽位宽度为5mm，可兼容常规的尼龙魔术绑带。机臂与中心座的连接采用快拆式卡扣结构，卡扣配合公差控制在0.1mm以内，既保证飞行过程中机臂不会出现松动位移，

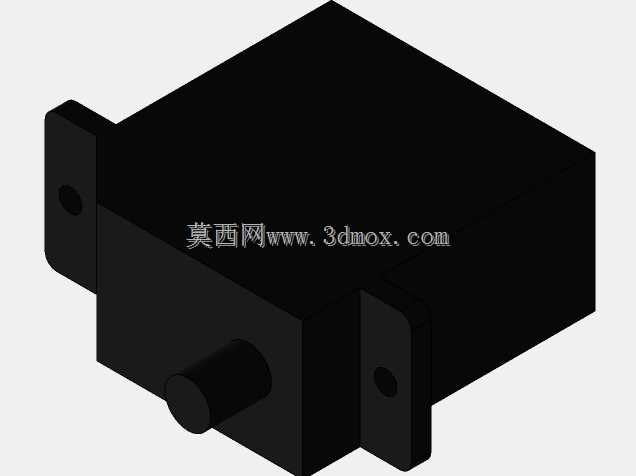

　　也可在收纳时快速拆卸机臂，缩小整体收纳体积。尾部旋翼舵机安装位采用下沉式设计，舵机安装面与机臂平面保持15°倾角，可抵消三旋翼布局特有的反扭矩差，避免飞行过程中出现偏航漂移。整机的重心设计严格控制在中心主机座几何中心下方2mm位置，所有电子元件的安装位都围绕重心对称排布，减少飞控的姿态修正负担，提升飞行稳定性。机臂末端的电机座预留电调安装槽，可将电调直接嵌入机臂内部，既减少外部走线带来的风阻，也能避免飞行过程中电调被异物剐蹭。起落架采用轻量化的注塑支脚，安装在中心座下方四个角点位置，支脚高度为35mm，可保证降落时底部搭载的传感器不会直接接触地面，支脚的倾斜角度设计为12°，可在降落时提供足够的侧向支撑，避免侧翻。

　　这款三旋翼飞行器可适配低空航拍、狭小空间巡检、教学实验等场景，相比四旋翼机型，三旋翼布局在相同起飞重量下拥有更高的动力效率，单旋翼失效时的迫降操控冗余也更具优势，结构上减少了一套动力单元，整体自重可降低15%左右，续航时间可提升10%以上。设计过程中对机臂的受力情况做了针对性优化，机臂截面采用矩形空心结构，壁厚1.5mm，在保证抗弯强度满足1.5kg起飞重量要求的前提下，尽可能降低机臂自重，中心座的连接部位做了圆角过渡处理，避免应力集中导致的飞行中断裂风险，所有走线孔位都做了倒角处理，避免线材被板材锐边割破造成短路。
