固定翼无人机带轮可收放前起落架结构

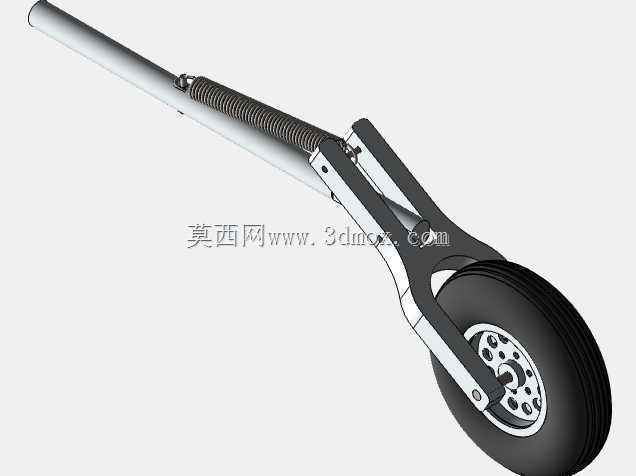

　　这套三维结构围绕中小型固定翼无人机的前支撑需求展开，核心是把机轮、摇臂、缓冲弹簧和收放传力路径整合在一条紧凑的纵向支臂上。实际使用中，前起落架承担地面滑跑转向支撑、着陆冲击衰减和停机姿态保持三类任务；起飞后可随收放动作贴近机身或机翼内侧，减少外露阻力，降落前再放下并锁定，使无人机在跑道、草地或硬化场地起降时保持稳定的三点接地姿态。

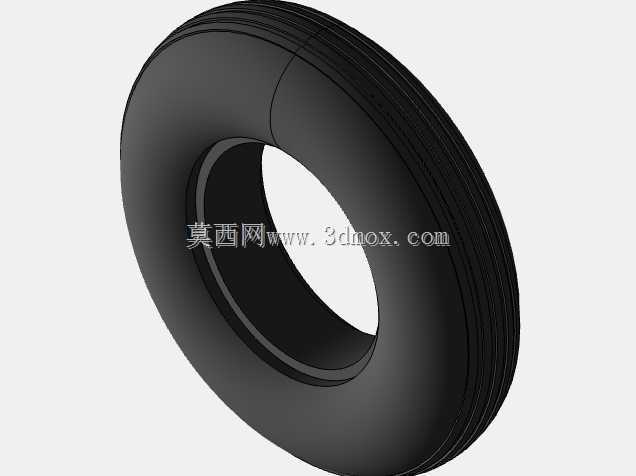

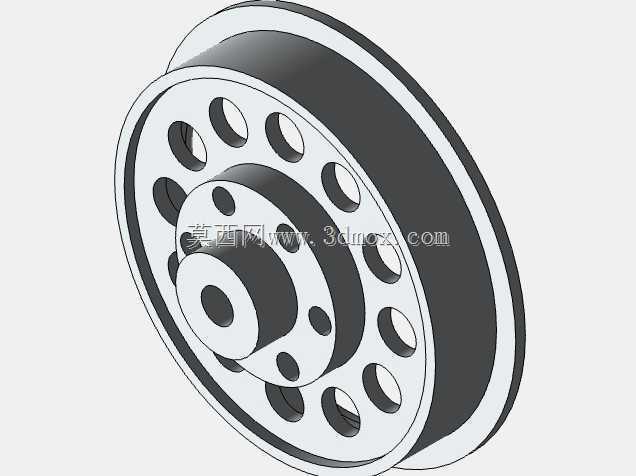

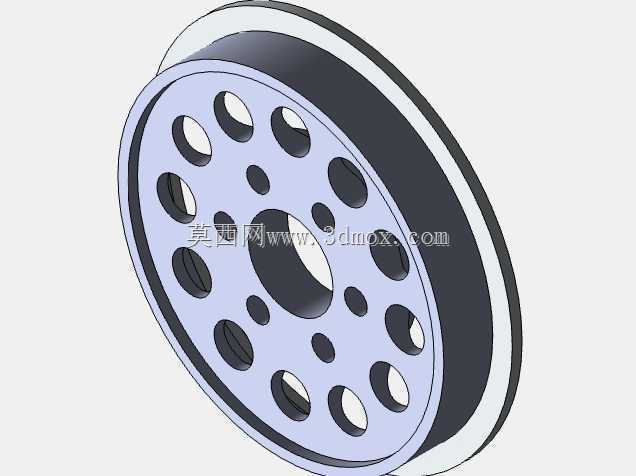

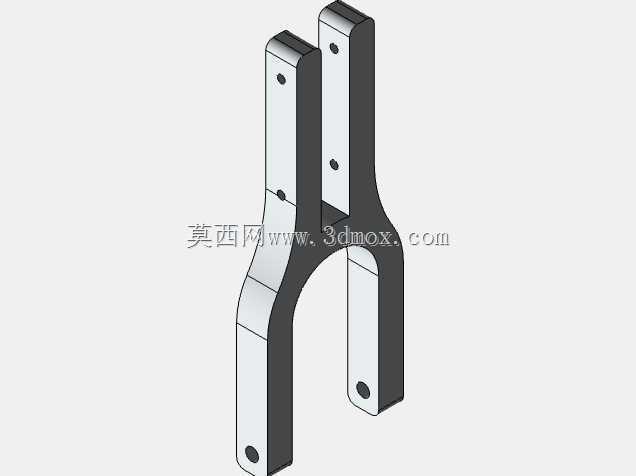

　　从结构布置看，机轮位于摇臂下端，轮叉采用双侧夹板夹持轮毂，销轴穿过轮心形成回转副。轮毂上布置多组减重孔，既降低转动惯量，也便于观察轮轴装配关系。轮胎部分以实心或低压橡胶轮的思路建模，外缘保留连续圆弧，适合低速无人机滑跑；轮叉与上方承力支臂之间通过铰接点连接，着陆时轮叉绕铰点摆动，把垂向冲击转化为沿支臂方向的压缩行程。

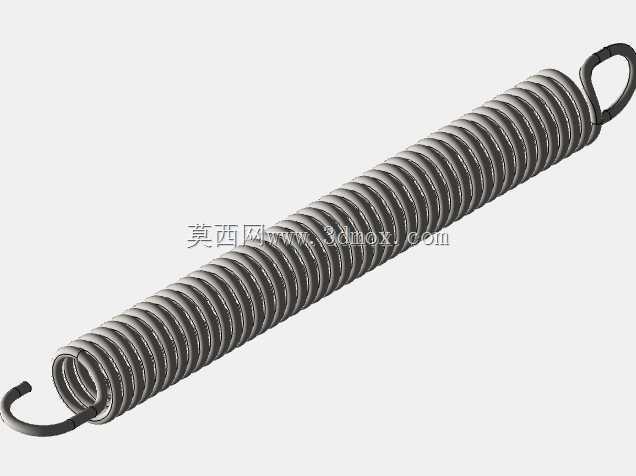

　　缓冲元件选用外露螺旋拉伸弹簧，弹簧套在长支臂外侧，一端挂接在摇臂联动段，另一端固定于支臂上部。这种布置的好处是结构直观、维护开口少，弹簧力可以随摇臂摆角变化持续提供回位力矩；当机轮遇到道面凸起或下沉接地时，摇臂向后上方摆动，弹簧被拉长并吸收能量，随后拉力把机轮推回正常位置。相比封闭油气缓冲器，它更适合起飞重量有限、维护条件简单的小型无人机，但在设计时需要重点校核弹簧极限伸长量、疲劳循环和铰接点间隙，避免反复冲击后出现松摆。

　　收放功能的关键不在单独做出一个轮子，而在于让支臂、摇臂和弹簧在运动过程中不与机身蒙皮、舱门或航电设备干涉。模型中长支臂作为主承力构件，上端对应机身安装接头，可围绕收放转轴转动；下段轮叉在放下位置时接近竖直，保证机轮触地后载荷沿支臂和铰接座传入机身加强框。收起状态下，整机绕上部转轴向机身内部或轮舱方向翻转，弹簧和拉杆随动，因此三维建模时需要把运动极限位置、中间过渡位置和锁定位置都纳入检查。

　　安装边界方面，前起落架通常布置在机身重心前方，轮距和高度要与主起落架匹配。支臂上端需要预留安装法兰或耳片，连接螺钉应承受地面转弯侧向力、着陆垂向力和牵引阻力；轮舱开口则要覆盖机轮宽度、摇臂厚度和弹簧外径，并留出少量装配间隙。若用于垂起固定翼或复合翼无人机，还需考虑旋翼下洗气流、电池舱位置以及机头设备舱对收放空间的挤占。

　　建模过程中，铰接同轴度是最容易被忽略的细节。轮轴、摇臂铰点和收放转轴应分别建立明确轴线，弹簧两端挂钩要与挂点同轴或保留可转动间隙，否则在运动仿真中会出现拉杆别劲。钣金摇臂折弯处、叉耳根部和销轴孔周边属于高应力区，结构上应通过圆角过渡、增加衬套或加宽夹板来降低局部应力。机轮中心线相对机身对称面的偏置也需控制，偏置过大容易造成滑跑跑偏，偏置过小则会影响转向机构布置。

　　在工程应用里，这类部件不仅要满足“能落、能走、能收”的基本功能，还要兼顾重量、成本和野外维护。弹簧参数、轮径大小、支臂长度和收放角度彼此耦合：轮径增大可以改善越障能力，但会要求更大轮舱；支臂加长可增加缓冲行程，却会提高收起后的占用空间；弹簧刚度偏硬会让着陆冲击直接传向机身，偏软则可能导致摇臂触底。该模型把这些关系以可装配、可运动检查的方式呈现，适合在无人机总体布置、起落架方案论证和详细结构设计阶段作为参考。
