带低位电缆引入盒的高压隔离装置结构设计

　　在厂矿高压配电回路、户外箱式变电站、车间高压进线端的场景里，高压隔离装置是必不可少的断点保障部件，这款带低位电缆引入盒的结构，正是针对落地式安装场景下的电缆进线需求做的定向优化。日常运维中，高压隔离开关的核心作用是在检修段建立明确可见的电气断开间隙，保障后端作业人员的人身安全，它不具备带负荷分断的能力，必须配合断路器、负荷开关完成回路分断后再操作，这点在结构设计时就已经通过操作联锁的安装预留位做了适配，避免误操作风险。

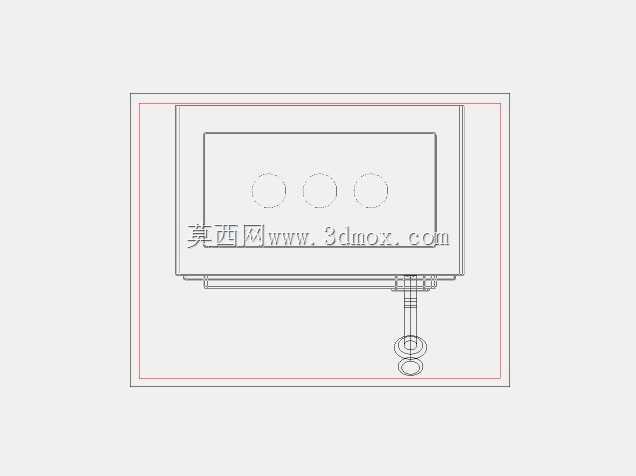

　　从结构布局来看，这款隔离装置的主体采用矩形壳体布局，正面预留三个操作极柱的对应安装位，对应三相高压回路的独立分断，每相的触头接触压力、开距都按照10kV级配电的常规绝缘要求做了空间预留，壳体边缘的翻边结构既可以提升整体钣金壳体的结构刚度，也能为盖板安装提供均匀的压紧面，避免长期户外使用出现密封失效的问题。低位布置的电缆引入盒是这个结构的核心特点，区别于常规侧进、上进线的隔离装置，下置的电缆引入结构直接对应落地安装时的电缆沟进线方向，不需要额外做电缆弯折过渡，能大幅减少现场安装时的电缆施工难度，尤其是大截面高压电缆，弯曲半径本身就有严格要求，低位直入的结构可以让电缆从电缆沟引出后直接接入接线端子，不需要额外增加过渡母线，既降低了材料成本，也减少了接点发热的隐患。

　　设计过程中，首先考虑的是安装边界的适配性，整个装置的安装孔位按照常规落地式高压柜的安装梁间距做了预留，底部的电缆引入盒开口尺寸匹配常用的高压电缆密封格兰头规格，不管是单芯大截面电缆还是三芯铠装电缆，都能通过配套的密封件完成进线固定，同时满足IP54级的壳体防护要求。操作机构的安装位设置在壳体正面下方，和电缆引入盒的位置做了空间避让，操作时的手柄转动行程不会和进线电缆产生干涉，同时操作机构的联锁拨片位置预留了和柜门、断路器的联锁接口，只有当断路器处于分断位置、柜门关闭到位时，才能操作隔离开关的分合，从结构上杜绝带负荷拉合隔离开关的恶性误操作。

　　从外形尺寸的控制来看，整个装置的宽度、深度尺寸都做了紧凑化处理，在满足三相之间电气间隙、爬电距离要求的前提下，尽可能压缩壳体的占用空间，适合在紧凑型环网柜、小型箱变内部安装，不会过多占用柜内的宝贵空间。壳体内部的触头安装座采用嵌入式固定结构，三个极柱的安装基准面一次加工成型，能保证三相触头的分合同步性偏差控制在允许范围内，避免出现某一相提前分断或者滞后闭合的问题，减少操作过电压的风险。电缆引入盒内部预留了电缆固定夹的安装位，电缆接入后可以先通过固定夹做铠装层的接地固定，再将线芯接入接线端子，能避免电缆自重拉扯接线端子导致的接触不良问题，同时引入盒和主壳体之间的隔板做了绝缘处理，即使电缆表面出现凝露，也不会直接影响主触头的绝缘性能。

　　实际应用中，这类带低位电缆引入的高压隔离装置，尤其适合老旧配电室改造、户外临时配电点的安装场景，这类场景往往电缆沟已经施工完成，电缆预留长度有限，采用下进线结构不需要重新调整电缆走向，能大幅缩短现场施工的周期。结构设计时还考虑了运维的便利性，壳体正面的盖板采用快拆式固定结构，日常巡检时不需要完全拆除整个装置，只需要打开正面盖板就能检查触头的烧蚀情况、接线端子的紧固状态，电缆引入盒的下方预留了检修开口，不需要挪动主设备就能完成电缆的更换、密封件的维护。整个结构的钣金件折弯圆角、焊接位置都做了圆滑处理，避免安装运维过程中出现划伤线缆、磕碰操作人员的问题，所有外露的金属部件都预留了接地端子的安装位，保证运行过程中壳体始终处于可靠接地状态，避免感应电压带来的安全隐患。
