分体式工业仪表防护电箱结构设计

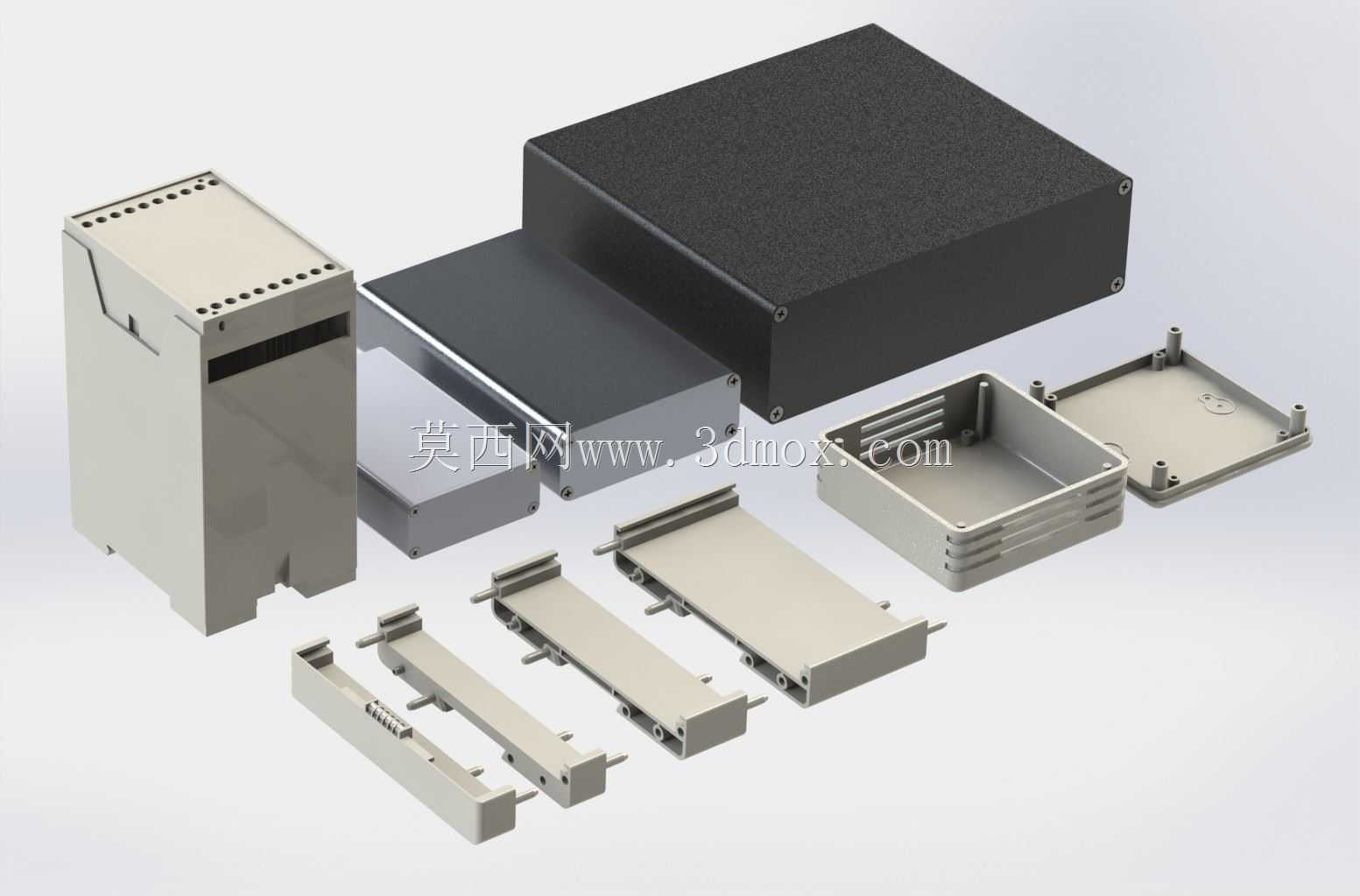

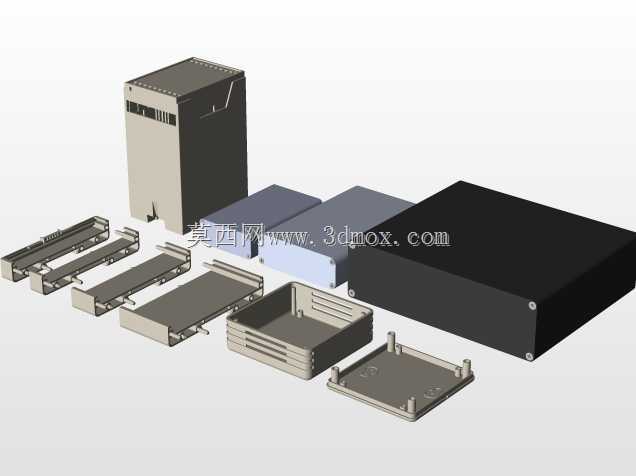

　　这类分体式电箱主要面向工业现场的小型仪表、信号转换模块、低压控制单元的安装防护需求，常见于生产线旁的分布式IO站点、设备侧的信号中继节点、小型工控系统的本地接线端，区别于大型落地式配电柜，这类箱体更贴近设备安装面，不需要预留大空间的进线母排位置，适配现场紧凑的安装布局。从拆解结构能看到，整套箱体包含不同深度的金属主壳体、端盖、内部安装导轨条、侧边固定压块几个核心部分，不同深度的壳体可以适配不同高度的电子元件，比如薄款壳体可以安装薄型接线端子、信号隔离器，深款壳体可以容纳小型开关电源、继电器组这类高度稍大的元件，用户可以根据实际搭载的元件数量、元件高度选择对应规格的壳体组合，不需要单独开模定制，能大幅缩短小批量项目的壳体准备周期。

　　设计上采用了拼接式的壳体结构，主壳体为拉伸成型的铝合金型材，侧壁自带安装卡槽，内部的导轨条可以直接顺着卡槽滑入，不需要额外在壳体内壁打螺丝固定，既避免了钻孔产生的金属碎屑残留造成电路短路风险，也能让安装导轨的位置根据元件长度灵活调整，适配不同尺寸的PCB板、导轨安装式电气元件。端盖采用螺丝固定的方式，和主壳体的端面贴合处预留了密封槽，可以加装橡胶密封条，达到基础的防尘防溅效果，满足工业现场一般环境的防护要求，不需要额外做防水灌封处理就能适配多数车间的使用场景。侧边的固定压块设计，既可以用来将箱体整体固定在安装背板、设备机架上，也可以作为扩展接口的安装位，预留的开孔位置可以加装航空插头、接线端子台、指示灯等外接元件，

　　不用在主壳体上额外开孔加工。从安装边界来看，这类箱体的底部安装孔位间距符合通用的小型电气箱体安装规范，可以直接固定在标准的电气安装板上，也可以通过侧边的卡扣结构卡在DIN导轨上，适配现场不同的安装条件；箱体的边角做了倒角处理，没有尖锐的冲切毛边，安装维护时不会划伤操作人员，同时壳体的外表面做了磨砂氧化处理，既可以提升表面的耐磨性能，避免现场搬运安装时刮花壳体表面，也能起到一定的电磁屏蔽效果，减少外界电磁信号对箱体内弱电信号模块的干扰。不同规格的壳体之间可以通过侧边的连接块拼接组合，当需要搭载的元件数量较多时，可以把多个单箱拼接成一个整体的多仓箱体，不同仓体可以分别布置强电接线、弱电信号模块，实现强弱电的物理分隔，减少信号干扰，

　　这种模块化的拼接设计也方便后期扩展，当后续需要增加功能模块时，只需要拼接对应规格的扩展箱体即可，不需要更换整套壳体。在实际使用中，这类箱体的顶部预留了整齐的散热开孔，对应内部发热元件的安装位置，不需要额外加装散热风扇就能实现自然对流散热，适配功率不大的控制模块、信号转换单元的散热需求，避免箱体内温度过高影响电子元件的使用寿命；端盖上的固定螺丝采用了防脱落设计，拧松之后不会和端盖分离，避免现场维护时螺丝掉落丢失，尤其适合高空安装、设备内部狭窄空间的维护场景，不需要额外寻找掉落的螺丝，能提升维护效率。壳体的内部空间做了分区设计，靠近端盖的位置预留了接线空间，方便操作人员进行接线操作，不需要把整个箱体从安装位拆下来就能完成接线、元件更换的操作，主壳体的内壁做了接地螺柱，可以直接连接箱体的保护地线，不需要额外加装接地端子，符合电气安装的安全规范。
