低压配电隔离开关熔断器组结构设计

　　在低压终端配电系统的层级设计里，隔离开关熔断器是承担明显断点隔离与短路过载保护双重功能的核心元件，常见于工业厂房动力配电箱、民用建筑楼层配电竖井、小型加工设备进线端这类场景，既要满足运维检修时的可靠电气隔离要求，避免后端带电作业的安全隐患，又要在回路出现短路、过流故障时快速熔断切断电路，保护后端线缆与用电设备不被大电流烧毁。

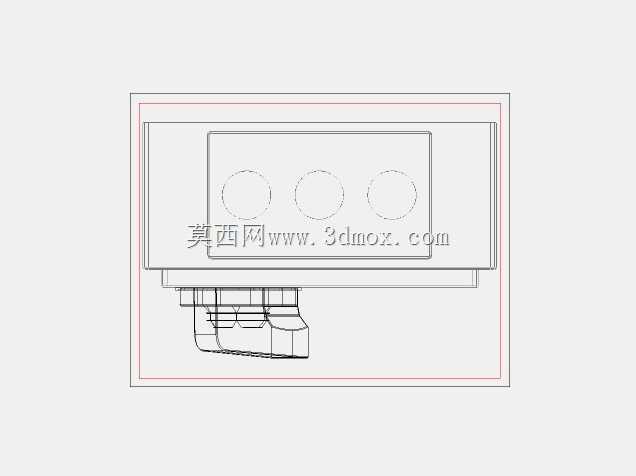

　　从实际使用的功能逻辑出发，这款结构的设计首先兼顾了操作的直观性与防护可靠性，正面三个圆形操作对位标识对应三相回路的分合位置，操作人员无需额外辅助工具就能直观判断开关的通断状态，避免出现虚合、虚分的误判问题。上部的矩形壳体采用内嵌式安装结构，预留的安装边框可以直接嵌入标准配电箱的预留开孔，安装时不需要额外制作转接支架，适配行业通用的配电箱体开孔尺寸，能有效减少现场安装的加工工作量。下部的熔断腔体采用抽拉式的结构布局，更换熔芯时不需要拆解整个开关主体，只需要打开下部的防护盖就能完成熔芯更换操作，同时腔体的轮廓做了错位防呆设计，不同额定电流的熔芯无法错装，避免运维时更换参数不匹配的熔芯导致保护失效。

　　设计过程中首先明确了安装边界的约束条件，整体外形采用规整的矩形轮廓，宽度方向适配三相回路的极间距要求，不会出现极间空气间隙不足导致的拉弧风险，深度方向控制在常规配电箱的安装腔深度范围内，不会出现箱门无法闭合的问题。接线端子的位置做了内凹处理，接线完成后线缆的裸露部分完全处于壳体防护范围内，既可以避免运维时误触带电端子，也能防止外部灰尘、金属碎屑落入端子间隙引发短路故障。操作机构的传动部分做了隐藏式设计，外部没有裸露的传动杆件，一方面避免长期使用后积灰卡涩导致操作卡滞，另一方面也能防止外力磕碰损坏操作机构。

　　从结构细节来看，壳体的分型面设置在侧面中部，上下壳体通过卡扣与紧固件双重固定，既可以保证壳体的装配强度，在分合闸产生的振动下不会出现松脱，也能在需要拆解维护内部机构时快速拆卸。三个圆形的位置标识下方对应内部的触头位置，触头采用面接触的结构设计，合闸时接触面积足够大，长期通过额定电流时不会出现局部过热的问题，分闸时触头的开距满足低压电气的安全隔离距离要求，即使回路存在残余电压也不会击穿空气引发漏电。下部的熔芯安装腔与上部的触头机构之间设置了独立的隔弧板，熔断时产生的电弧不会窜到上部的操作机构区域，避免电弧烧损操作零件导致开关报废。

　　在实际选型适配时，这款结构可以根据后端负载的额定电流匹配对应参数的熔芯，不需要更换整个开关本体，适配不同功率等级的三相负载回路，从小型电机的进线保护到照明回路的分合保护都能覆盖。安装时只需要将开关嵌入箱体开孔，从后部用配套的压片固定即可，接线时进线端接上部端子，出线端接下部熔芯侧的端子，相序对应三个标识的位置，就能完成装配。日常运维时，分闸后可以通过正面的标识确认断点位置，更换熔芯时只需要断开上级电源，打开下部防护盖就能操作，不需要将整个开关从箱体上拆下，大幅降低运维的时间成本。结构设计时也考虑了长期使用的耐老化性能，壳体材料选用具备阻燃性能的工程塑料，即使内部出现拉弧也不会引燃壳体，满足低压配电元件的阻燃等级要求，外部轮廓没有尖锐的棱角，安装和运维过程中不会划伤操作人员，符合电气设备的安全设计规范。
