MK型K6825隔离器结构设计方案

　　在工业测控回路搭建、低压配电系统布设的现场作业里，信号干扰、地电势差串扰、浪涌脉冲侵入是常年困扰现场调试人员的典型问题，K6825隔离器正是针对这类工况开发的回路配套器件，从三维结构设计阶段就围绕现场安装、长期运行的实际需求做了多轮细节优化。先从安装边界来看，这款隔离器采用标准导轨适配的壳体结构，整体外形方正，壳体侧边预留的卡扣结构可以直接卡装在DIN35mm标准电气导轨上，不需要额外打孔固定，单台器件的安装占位宽度控制在常规回路器件的通用尺寸区间，并排安装时不会和相邻的断路器、端子排出现空间干涉，壳体上下两端的接线端子预留了足够的接线操作空间，即使是采用多股软线压接冷压端子的接线方式，也能顺利完成端子紧固操作，

　　不会出现螺丝刀操作空间不足的问题。从功能实现的结构匹配来看，这款隔离器的内部腔体做了分层设计，输入侧、隔离变压单元、输出侧分别布置在独立的腔室区间，壳体内部的筋条既起到了PCB板固定支撑的作用，也能在不同功能区间形成物理隔断，避免内部元器件排布过近带来的爬电距离不足问题，满足工业电气设备的绝缘耐压要求。外壳采用的是阻燃工程塑料材质，表面做了细微的防滑纹理处理，既可以提升现场拆装时的握持摩擦力，也能在长期积灰的工况下减少静电吸附带来的粉尘堆积。在实际应用场景中，这类隔离器常被用在PLC模拟量采集回路、传感器信号传输回路、变频设备周边的信号线路中，用来切断不同设备之间的地环流路径，把现场端的输入信号和主控室端的采集回路做电气隔离，

　　避免现场侧的浪涌、干扰信号串入主控设备导致采集数据跳变、甚至IO端口烧毁的问题。设计过程中针对现场运维的需求，在壳体正面预留了标识粘贴区域，运维人员可以直接在对应位置标注回路编号、信号类型，不需要额外悬挂标识牌，减少柜内的标识杂乱问题；壳体的接线端子采用了升降式压接结构，相比传统的螺丝直压结构，对导线的压接接触面积更大，长期运行在振动工况下也不容易出现接线松动、接触不良的问题。从结构强度设计来看，壳体的边角做了圆弧过渡处理，既可以避免安装过程中尖锐边角划伤操作人员，也能提升壳体的抗冲击能力，在柜内元器件拆装、运输搬运过程中即使受到轻微磕碰，也不会出现壳体开裂、内部元器件移位的问题。考虑到工业现场的温湿度变化范围较大，

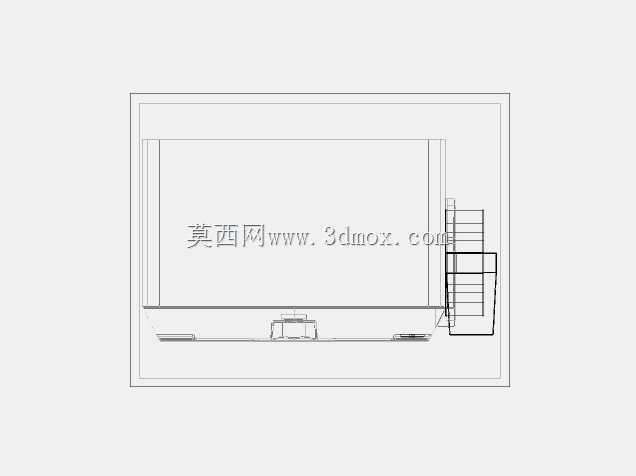

　　壳体的拼接缝隙处做了错位止口设计，既可以满足装配时的快速定位，也能阻挡一定的潮气、粉尘从拼接缝隙进入壳体内部，提升器件在复杂工况下的运行可靠性。在三维建模过程中，所有的安装孔位、卡扣尺寸、端子间距都严格按照电气安装的通用规范做了参数校验，确保模型导出的工程图可以直接用于壳体开模、工装夹具制作，不需要再做二次尺寸调整；模型中也完整还原了内部PCB板的安装柱位、隔离器件的排布空间，结构设计人员可以直接基于这个模型做安装布局校验、柜内排布的干涉检查，提前规避现场安装时可能出现的空间冲突问题。不同于消费类电子器件的结构设计，工业用隔离器的结构设计优先级始终围绕运行可靠性、安装便捷性、运维便利性展开，没有多余的装饰性结构，每一处筋条、每一个卡扣、每一个端子的位置都对应实际使用中的具体需求，比如壳体底部的导轨卡扣做了弹性退让设计，拆装时只需要用一字螺丝刀撬动卡扣的解锁位，就可以轻松把器件从导轨上取下，不需要大幅度撬动周边的其他器件，大幅降低柜内运维的操作难度。
