医院操作剧场空气过滤通风系统设计

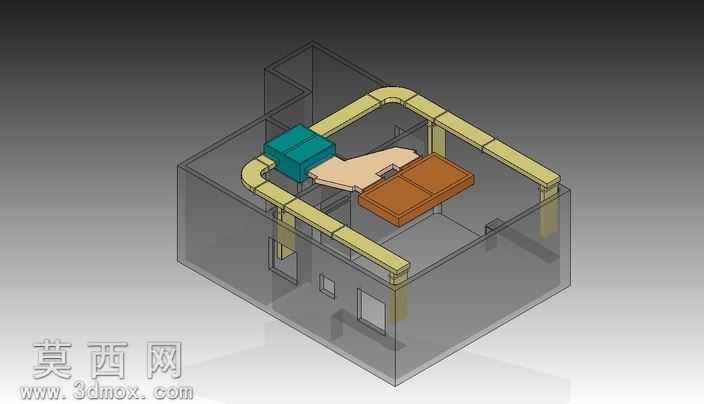

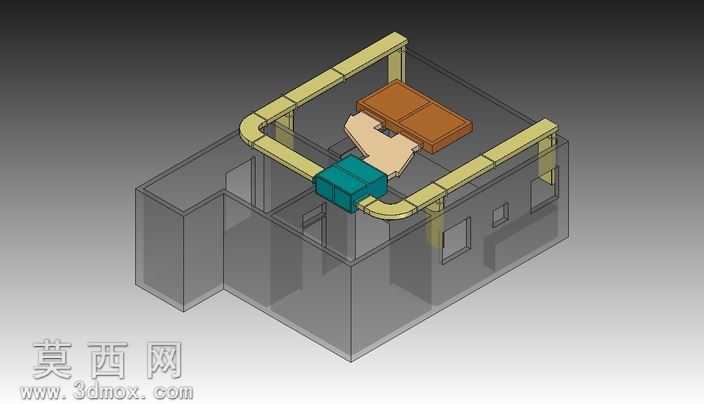

本作品为医院操作剧场空气回收净化通风系统的三维建模设计，整体采用Solid Edge软件完成全参数化建模，通过轴测透视视角呈现系统在操作剧场空间内的完整布局。建模过程中首先搭建操作剧场的建筑空间框架，采用半透明磨砂质感材质表现建筑墙体，既清晰划分空间边界，又不会遮挡内部通风系统的结构展示，墙体上预留的门窗洞口按照常规医用操作剧场的尺寸比例建模，还原真实空间的围护结构特征。通风管道系统采用圆角矩形截面的风管构件建模，管道转角处做平滑圆弧过渡处理，避免气流直角转向产生的紊流与阻力损失，管道材质选用哑光米黄色硬质工程塑料质感，清晰区分管道与建筑、设备的视觉层次，管道沿建筑顶部墙面环绕布置，覆盖操作剧场的核心工作区域，保证气流组织的均匀覆盖。核心空气过滤处理设备采用模块化建模方式，设备主体为青蓝色哑光金属材质，设置独立的设备安装基座，与送风管道、回风管道做精准的接口对齐，还原设备与管路的连接装配关系，设备内部预留过滤层、风机模块的安装空间，结构设计符合医用空气净化设备的功能逻辑。操作剧场内的核心操作工位采用暖棕色木质质感材质建模，还原医用操作床的形态与摆放位置，明确通风系统的服务核心区域，工位周边的气流路径通过管道走向直观呈现，实现操作区域污染空气的有效回收与净化处理。整体建模过程严格遵循医用洁净空间通风设计规范，所有构件的尺寸比例、安装位置均符合实际工程设计逻辑，渲染阶段采用渐变灰色背景突出模型主体，通过光影效果强化不同构件的材质质感与空间层次，清晰展示整个空气过滤通风系统的布局逻辑、装配关系与工作原理，可用于医用洁净通风系统的方案展示、结构验证与教学演示，帮助设计人员直观评估风管布局合理性、设备安装可行性与气流组织覆盖效果，为实际工程的方案优化提供直观的三维可视化参考。
