磁带造型便携MP5播放器结构设计

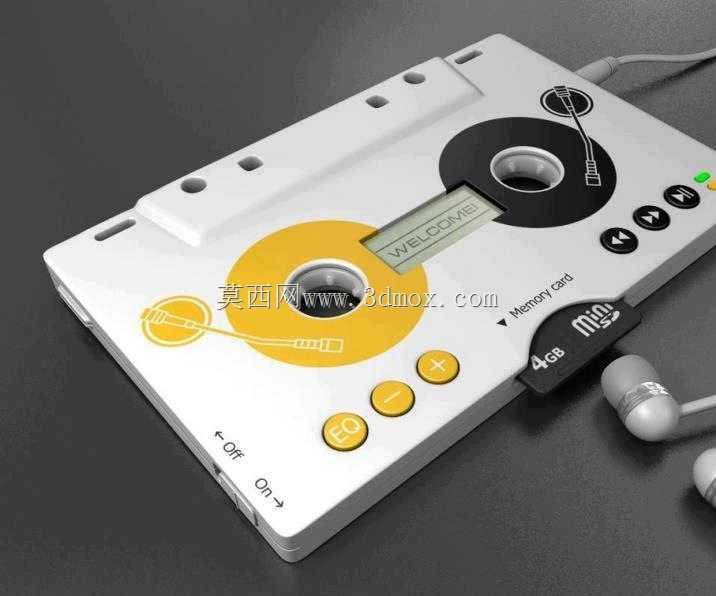

　　这款磁带造型的便携MP5播放器，在结构设计阶段首先锚定了复古消费电子的使用场景，面向偏好怀旧数码体验的用户群体，适配日常通勤随身听、户外便携音频播放、学生群体课余娱乐等多场景使用需求，整体结构围绕手持握持的人机尺寸做了多轮迭代。从实际使用功能来看，设备集成了音频播放、曲目切换、音效调节、存储扩展等核心功能，侧面设置的拨动式电源开关，采用了传统磁带设备的操作逻辑，降低用户的学习成本，正面排布的三个功能按键分别对应音效切换、音量增减操作，按键的触发行程做了适配手持操作的优化，单手握持时拇指可自然覆盖按键区域，无需调整握持姿态即可完成常用操作。顶部的三个开孔分别对应耳机插孔、挂绳孔与复位按键，挂绳孔的位置做了加强筋设计，避免日常挂携时孔位开裂，复位按键采用内凹式设计，防止日常携带时误触触发设备重启。存储扩展槽设置在设备侧方，支持Micro SD卡扩容，卡槽处做了防尘塞的预留结构，可适配后期加装软胶防尘塞，避免日常使用中灰尘进入卡槽导致接触不良。

　　设计思路上，整体外观复刻了传统录音磁带的轮廓比例，在磁带原有的卷轴位置做了装饰性结构设计，其中一处卷轴区域集成了状态显示屏，可显示播放状态、曲目信息、电量等核心参数，屏幕采用下沉式安装结构，表面覆盖透明PC镜片，镜片与壳体的配合间隙控制在0.1mm以内，既保证外观的整体性，也能避免屏幕被日常剐蹭损坏。另一处卷轴区域做了同心圆纹理装饰，搭配黄白撞色的外观配色，还原磁带的视觉辨识度的同时，也让设备在一众同质化的播放器产品中具备差异化的外观特征。壳体采用上下扣合的装配结构，扣位沿壳体周圈均匀排布，扣合量设计为0.8mm，既保证装配后的壳体缝隙均匀，也方便后期维修拆解，内部的PCB板采用四个螺柱固定，螺柱高度根据元器件的最高高度做适配，避免PCB板受压导致元器件虚焊，电池仓设置在壳体内部下方位置，配重经过调整，让设备手持时的重心落在掌心区域，长时间握持也不会产生坠手感。

　　外形尺寸方面，整体长宽高参数完全参照标准录音磁带的尺寸做适配，长度控制在100mm左右，宽度63mm左右，整体厚度控制在12mm以内，可轻松放入牛仔裤口袋、小型挎包中，不会占用过多携带空间。安装边界上，所有外接接口的位置都做了插拔空间的预留，耳机插孔插入3.5mm耳机插头时，插头与壳体边缘预留了2mm的操作空间，方便用户插拔耳机，存储卡槽的位置预留了指甲抠取存储卡的操作间隙，无需额外工具即可完成存储卡的更换。按键的凸起高度控制在1.5mm，既保证按键的触感反馈，也不会因为凸起过高导致口袋中误触。设备背面做了细微的磨砂纹理处理，增加手持时的摩擦力，避免手滑掉落，边角处全部做了R2的圆角过渡，没有尖锐棱角，握持时不会硌手，也能降低跌落时的应力集中，提升壳体的抗摔性能。在结构验证阶段，针对按键的使用寿命做了模拟测试，按键的按压寿命可达万次以上，电源拨动开关的档位清晰，拨动阻尼经过调校，既不会因为阻尼过小导致误碰开关，也不会因为阻尼过大导致操作费力。屏幕的显示角度做了倾斜优化，用户手持设备时，视线与屏幕刚好垂直，无需刻意调整角度即可清晰看清屏幕显示内容，耳机输出的音频模块位置做了屏蔽结构设计，避免内部电路干扰产生底噪，保证音频播放的音质表现。
