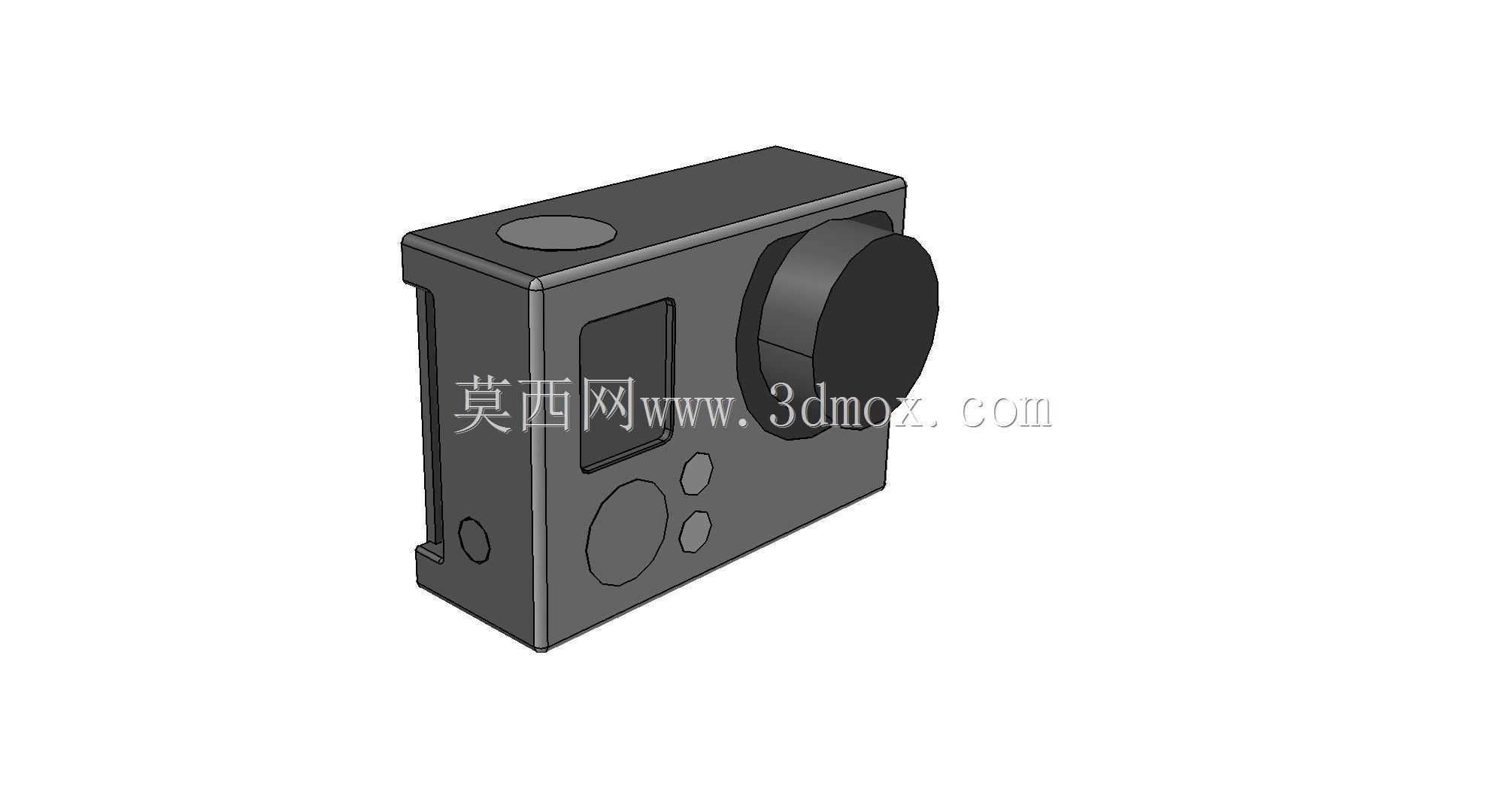

高精细运动相机主体结构三维数模

　　本次呈现的运动相机三维数模，完整还原了第三代运动相机的全部结构细节，建模过程全程参考实体设备的卡尺测量数据，所有配合面、安装位的尺寸公差均控制在0.02mm以内，可直接用于配套配件的结构开发、防护外壳设计以及挂载支架的适配验证。从实际应用场景来看，这类运动相机广泛应用于户外运动记录、极限运动跟拍、工业巡检可视化、车载行程记录、第一视角教学拍摄等领域，不同场景下对设备的安装适配性、防护性能、外接配件兼容性都有极高要求，因此精准的主体数模是所有周边配件开发的核心基础。

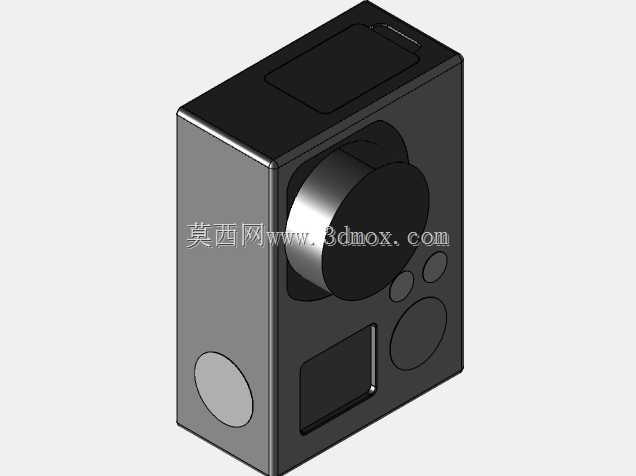

　　从设备实际用途出发，该款相机的核心功能是在复杂工况下完成稳定的影像采集，因此结构设计上优先保障镜头模组的安装同轴度、机身密封槽的配合精度、按键的触发行程一致性，数模中完整还原了镜头安装位的止口结构、机身前后盖的卡扣配合结构、侧部功能按键的导向柱结构、顶部快门按键的复位弹簧安装位，以及背部显示屏的安装限位槽，所有结构均按照实际装配关系做了干涉检查，不存在过定义或者配合间隙不合理的问题。

　　在产品功能特性的还原上，数模区分了机身主体、镜头保护圈、功能按键、显示屏盖板、接口防尘塞等多个独立零件，每个零件的壁厚、拔模斜度都按照注塑成型的工艺要求做了优化，比如机身主体的壁厚均匀控制在1.8mm，转角位置全部做了R0.5的圆角过渡，避免注塑过程中出现缩痕或者应力集中问题；镜头位置的凸台高度预留了1.2mm的保护余量，即使相机正面朝下坠落，镜头镜片也不会直接接触碰撞面；侧部的接口位置设计了一体式的防尘塞安装转轴，数模中还原了转轴的铰接间隙，可直接模拟防尘塞的开合动作。

　　设计思路层面，整个数模遵循自顶向下的设计逻辑，先确定镜头光轴、机身安装基准面、按键排布基准线三个核心基准，再依次拆分各个零件的结构边界，所有外部安装位的尺寸都兼容通用的运动相机挂载标准，比如底部的两爪安装接口间距为20mm，安装孔中心距为16mm，可直接适配市面上绝大多数的胸带、头带、车载支架、手持云台等配件，不需要额外做尺寸转换。机身侧面的散热筋结构也做了完整还原，筋条高度0.8mm，间距1.2mm，既可以提升长时间拍摄时的散热效率，也能增加机身表面的摩擦力，减少手持滑落的风险。

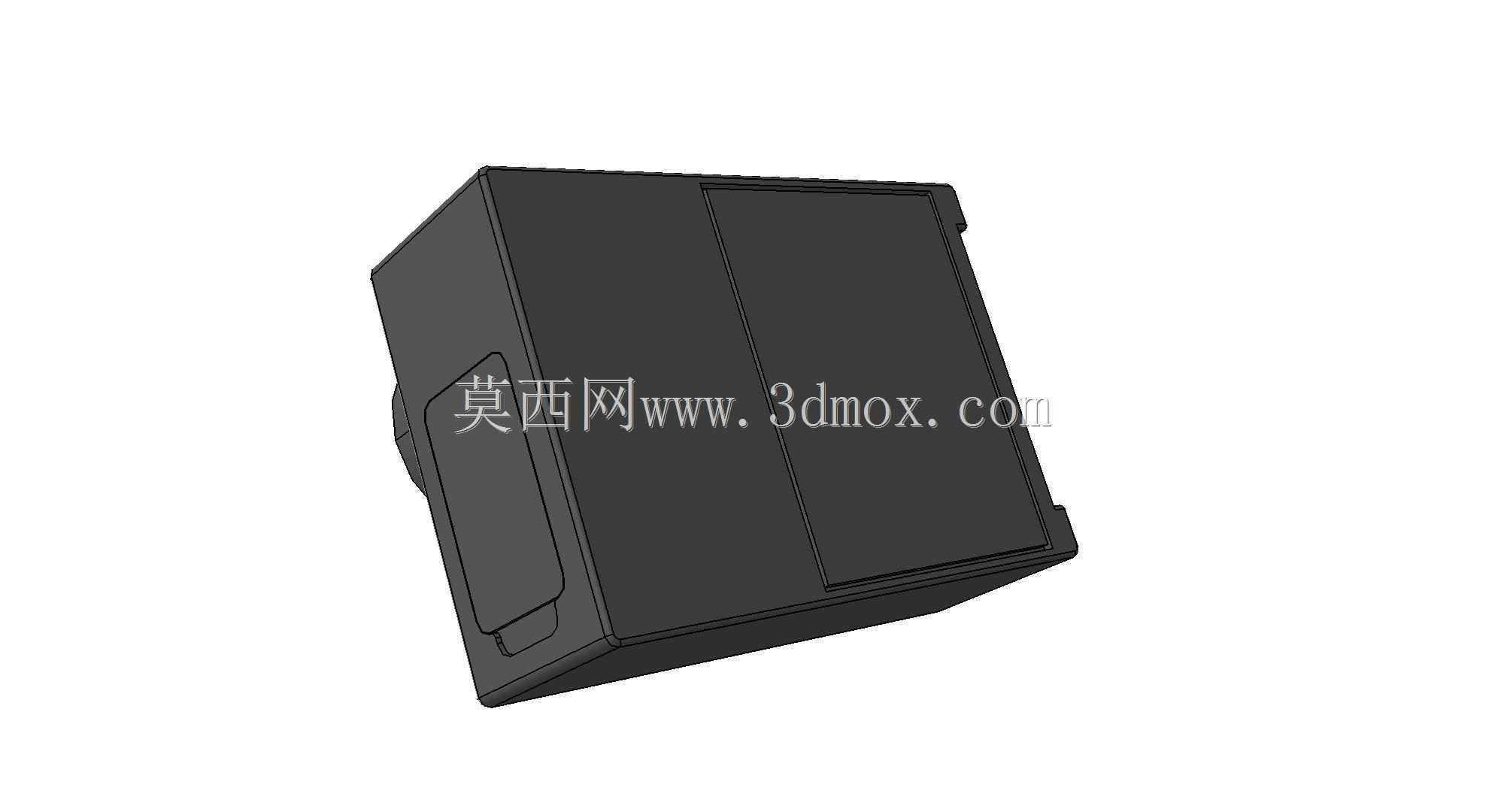

　　外形尺寸与安装边界方面，该数模的主体外形尺寸为59mm41mm29mm，不含镜头突出部分的机身厚度为21mm，镜头突出部分的直径为32mm，突出高度为8mm，所有外部突出结构的边界都做了明确标注，在设计防水壳、保护套等外包配件时，可以直接参考数模的外轮廓做内腔偏移，偏移量根据配件材质的不同控制在0.1-0.3mm即可，既能保证配件安装的紧密性，也不会出现装配过紧无法拆装的问题。底部的安装孔为标准M5螺纹孔，孔深4mm，数模中还原了螺纹孔的入口倒角结构，可直接用于安装螺丝的配合校核；背部显示屏的可视区域尺寸为32mm*24mm，屏幕周边的密封胶条安装槽宽度为1.2mm，深度为0.8mm，在做屏幕防护盖设计时可以直接匹配该槽位做凸筋设计，保障屏幕区域的防尘防水性能。

　　对于结构设计从业者来说，该数模可以作为运动类数码产品结构设计的参考案例，学习小型便携数码设备的空间排布、壁厚控制、密封结构设计、安装接口标准化的设计思路；对于配件开发从业者来说，该数模可以直接导入到装配环境中，完成防水壳、外接镜头、扩展支架、充电底座等配件的适配设计，不需要再花费时间逆向测绘主体结构，大幅缩短配件开发的周期；对于三维建模学习者来说，该数模的曲面过渡、零件拆分、装配约束都遵循工业设计的规范要求，可以作为曲面建模、装配设计的练习素材，掌握消费类数码产品的建模逻辑与工艺要求。
