圆盘式等距螺旋导流结构件

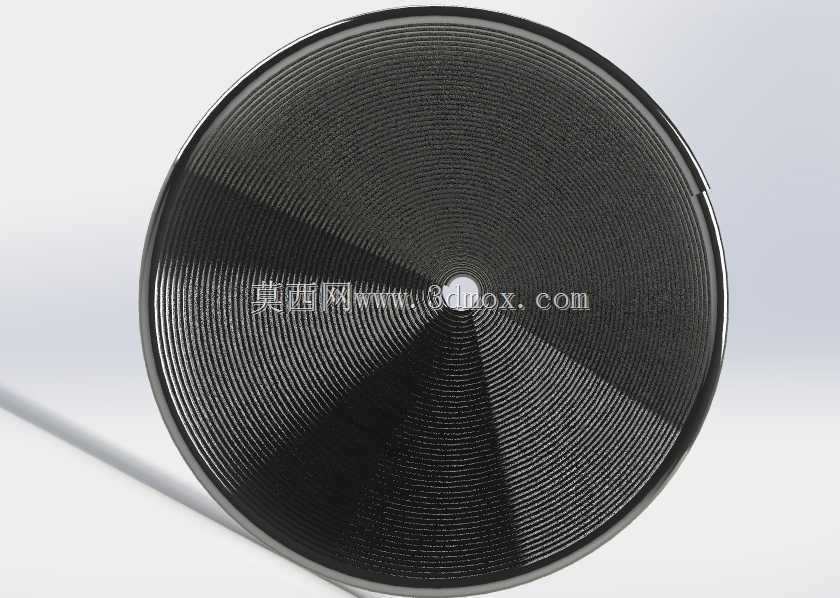

　　这类圆盘式螺旋结构件，常应用在流体均布、物料筛分、端面密封以及精密光学调焦的配套机构中，不同场景下的螺旋槽道参数会根据实际工况做针对性调整。从结构本身来看，整体为薄型圆盘构型，中心预留定位安装孔，可通过销轴、紧定螺钉或者法兰压盖完成与传动轴、固定基座的装配，安装时需要保证盘面与安装基准面的平面度公差控制在0.02mm以内，避免运转过程中出现偏摆蹭碰的问题。

　　设计这类螺旋结构时，首先要明确使用场景的核心需求：如果是用于流体均布场景，螺旋槽的导程需要根据流体粘度、工作压力做匹配，粘度越高的介质，槽道的截面宽度与深度需要适当放大，同时螺旋升角要控制在介质自流不发生阻滞的区间内，保证流体从中心进入后能沿着螺旋槽道均匀扩散到整个盘面边缘，不会出现局部流量过大或者断流的情况。如果是用于物料筛分场景，螺旋槽的表面粗糙度需要达到Ra1.6以下，减少粉状、颗粒状物料在槽道内的残留挂壁，同时槽道的边缘要做小圆角过渡，避免尖锐棱角刮擦物料造成额外的碎屑产生。

　　从实际装配边界来看，这类圆盘构件的外径通常根据配套设备的腔体尺寸确定，外圆与腔体内壁的单边间隙要控制在0.5-1mm之间，间隙过大会造成介质或者物料从间隙处短路，无法沿着螺旋槽道完成预设的流动路径，间隙过小则会因为加工误差、热胀冷缩造成外圆与腔壁的卡滞，影响设备正常运转。中心安装孔的公差通常选用H7级精度，与配合轴的k6公差形成过渡配合，既保证装配后的同轴度，也方便后期维护时的拆卸更换。

　　结构细节上，盘面的螺旋槽采用等距阿基米德螺线构型，槽道的深度从中心到边缘保持一致，或者根据需求做渐变深度设计——比如用于离心导流场景时，槽道深度从中心向外逐渐变浅，利用离心力的变化提升介质流出的均匀性。盘面的非槽道区域要做平面度处理，当这类构件作为端面密封的动环使用时，配合面的平面度需要达到0.005mm以内，表面粗糙度达到Ra0.8以下，保证与静环配合时的密封性能，减少介质泄漏。

　　在实际设备运行中，这类螺旋结构件的转速匹配也十分关键：用于物料输送场景时，转速要根据物料的摩擦系数调整，摩擦系数大的物料需要适当提高转速，利用离心力克服物料与槽道的摩擦力，保证物料沿着螺旋槽顺利向外输送；用于流体混合场景时，转速则要控制在层流到湍流的过渡区间，既保证流体沿着螺旋槽产生足够的扰动提升混合效果，又不会因为转速过高造成流体飞溅、气蚀等问题。

　　建模过程中，螺旋线的生成需要严格匹配导程参数，槽道的切除特征要保证拔模角度控制在1-2度之间，方便后期采用注塑或者铣削工艺加工时的脱模、退刀，同时槽道与盘面的交接处要做0.2-0.5mm的圆角处理，减少应力集中，提升构件在反复交变载荷下的疲劳强度。如果是用于有腐蚀介质的场景，材料选用不锈钢或者工程塑料时，还要考虑材料的膨胀系数，在安装间隙的设计上预留足够的热胀余量，避免温度变化造成构件变形卡滞。

　　这类结构在实际应用中还会根据需求做表面处理：用于食品加工场景时，表面需要做抛光处理达到食品级接触要求，无卫生死角方便清洗；用于工业除尘场景时，表面可以做防静电涂层处理，避免粉尘在槽道内静电吸附堆积；用于重载传动场景时，盘面可以做淬火处理提升表面硬度，延长构件的使用寿命。
