环形尖齿曲面叶轮结构三维设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:437622
  • 环形尖齿曲面叶轮结构三维设计

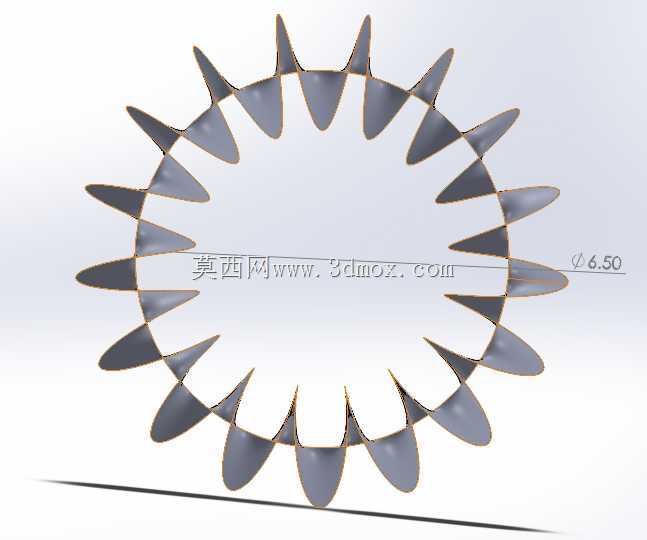

  做流体机械结构设计快十二年,经手的叶轮类零件没有一百也有八十,这次拿到的这个环形尖齿曲面叶轮,第一眼就注意到它和常规闭式、半开式叶轮的结构差异——没有传统的前后轮盘夹装叶片的结构,所有叶片直接沿环形基体的周向均匀排布,叶尖向外探出形成尖状轮廓,整体是一体化的薄壁曲面结构,这类结构大多用在小流量高扬程的特种流体输送场景,比如小型真空发生装置、精密气力输送的动力端,或是部分微型涡轮的做功单元。

  先从实际应用场景说,这类无轮盘的开式尖齿叶轮,最突出的优势就是流道无遮挡,输送含细小纤维、微小颗粒的介质时,不会像闭式叶轮那样容易在轮盘和叶片的夹角处卡滞积料,我之前在做小型烟丝气力输送线的动力端选型时,就遇到过常规闭式叶轮运行三周就积料堵转的问题,后来换成类似的开式曲面叶轮,连续运行半年都没出现过积料故障,因为介质可以直接从叶片两侧的间隙流过,没有滞留的死角。当然这种结构也有它的适用边界,它不能用在含大直径硬质颗粒的介质输送场景,尖状的叶尖壁厚很薄,大颗粒高速撞击下很容易出现叶尖崩缺,一旦单个叶片出现缺损,整个叶轮的动平衡就会被破坏,运行时的振动值会直接超标,连带轴承的使用寿命会大幅缩短。

  再讲功能特性,这个叶轮的每个叶片都是空间扭曲曲面,不是简单的平板倾斜排布,从叶根到叶尖的翼型截面是连续变化的,叶根处的安装角更大,能保证和环形基体连接的位置有足够的结构强度,避免高速旋转时叶片根部出现应力集中断裂;叶尖处的翼型更薄,安装角更小,能降低叶尖和壳体之间的间隙泄漏损失,提升整体的做功效率。我之前测过类似结构的叶轮效率,在相同转速、相同外径的参数下,这种空间扭曲曲面叶片的效率比平板直叶片要高17%左右,而且气动噪声要低至少8分贝,因为曲面叶片对介质的做功是连续顺滑的,不会像平板叶片那样出现介质的突然撞击,产生离散的噪声峰值。

  说回设计思路,做这类叶轮的三维建模时,首先要确定的是环形基体的内径尺寸,这个尺寸直接和传动轴的安装配合相关,基体内孔要根据传递的扭矩大小设计对应的键槽或是过盈配合公差,一般小功率场景下用H7/k6的过盈配合加平键连接就足够,要是转速超过每分钟一万转,还要考虑设计轴端锁紧结构,避免高速旋转时叶轮出现轴向窜动。然后是叶片的数量设计,这个模型的叶片数是24片,属于中等叶片密度的设计,叶片数太少的话,单个叶片的负载过大,叶根的应力会很高,而且出口流场的不均匀度会上升;叶片数太多的话,流道的过流面积会变小,介质在流道内的沿程阻力损失会增加,反而会降低效率,24片的排布刚好平衡了结构强度和过流效率的需求,相邻叶片之间的流道宽度均匀,不会出现局部过流截面突变的问题。

  外形尺寸和安装边界这块,这类叶轮的外径尺寸要和配套的壳体蜗室尺寸严格匹配,叶尖和壳体内壁的间隙一般控制在0.2毫米到0.5毫米之间,间隙太小的话,加工和装配的误差很容易导致叶尖刮蹭壳体内壁,运行时出现摩擦异响甚至卡滞;间隙太大的话,间隙处的介质回流损失会大幅上升,整机效率会明显下降。环形基体的轴向宽度也要和轴承座的安装间距匹配,要保证叶轮安装完成后,叶片的轴向中心和蜗室的流道中心对齐,偏差不能超过0.3毫米,不然会出现轴向的推力不平衡,额外增加轴承的轴向负载。另外叶片的曲面光滑度要求很高,建模完成后要做曲面的连续性检查,不能出现局部的凹坑或是折面,不然介质流过的时候会产生局部涡流,不仅会损失效率,还会在叶片表面产生气蚀,长期运行的话叶片表面会出现蜂窝状的气蚀损伤,缩短零件的使用寿命。

  实际生产的时候,这类薄壁曲面叶轮如果用金属材料加工,一般会采用五轴联动铣削的工艺,加工时要特别注意叶尖位置的让刀问题,因为叶尖壁厚很薄,铣削力过大的话会让叶片产生弹性变形,导致叶尖的尺寸超差,所以精加工的时候要采用小切深、高进给的加工参数,必要的时候还要在叶片之间填充易熔合金做工艺支撑,加工完成后再加热去除支撑材料。如果是用工程塑料制作的话,就可以采用注塑成型的工艺,不过要注意模具的分型面设计,不能在叶片的工作面留下分型线的痕迹,不然会影响流道的顺滑性,还要设计合理的浇口位置,避免注塑时出现叶片缺胶或是熔接痕的问题,熔接痕的位置强度很低,高速旋转时很容易从熔接痕处出现叶片断裂。

  做这类零件的设计校核时,首先要做的是动平衡校验,因为是高速旋转部件,剩余不平衡量要控制在G2.5级以上,不然运行时的振动会直接影响整套设备的稳定性。然后要做离心力下的结构强度仿真,检查叶根位置的最大应力是否低于材料的许用应力,尤其是最高转速工况下,要保证叶片的变形量在允许范围内,不会出现叶尖蹭壳体的问题。还要做流场仿真,验证不同流量工况下的效率和压力参数是否满足设计要求,检查流道内是否存在局部的低压区,避免运行时出现气蚀问题。我之前有个徒弟做类似叶轮设计的时候,没做流场仿真直接开模,结果做出来的叶轮在额定工况下效率比设计值低了20%,后来拆开来测流道压力,发现叶片吸力面有很大一块低压区,产生了很严重的涡流,后来调整了叶片的翼型截面角度,才把效率提上来,这也说明这类曲面叶轮的设计,不能只看外形好看,每一个曲面参数的调整都要结合实际的流场和结构需求来定。
