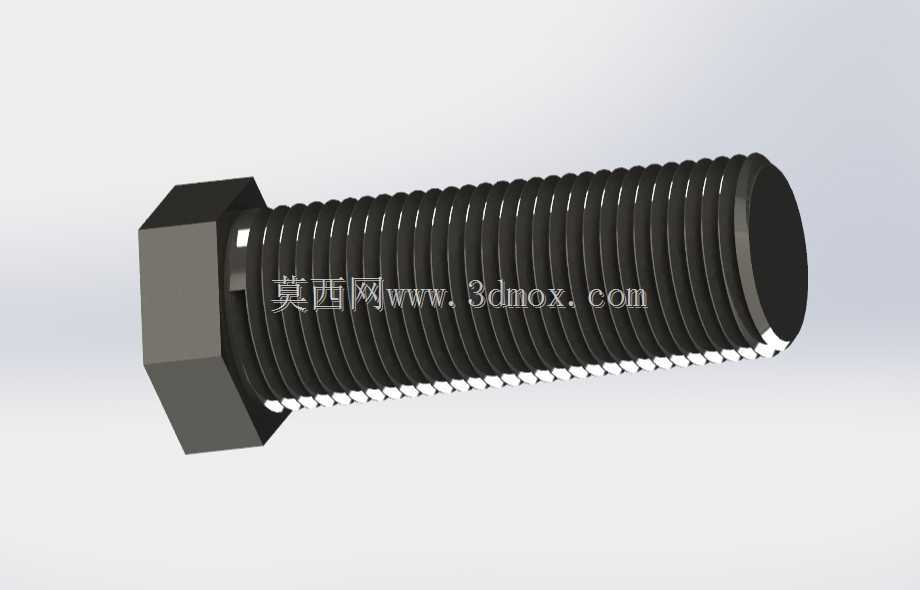

全牙外六角螺栓紧固件三维结构

　　在各类机械装配、钢结构搭建、设备运维场景里，外六角全牙螺栓是出现频率最高的可拆卸连接件之一，小到民用家电的壳体固定，大到重型工程机械的结构件拼接，都能见到这类零件的身影。做这个模型的时候，首先要考虑的是实际装配中的干涉问题，很多新手建模时容易忽略六角头的对边尺寸、对角尺寸的公差配合，导致实际装配时扳手无法卡入，或者螺栓头和安装沉孔出现剐蹭。这个模型的六角头部分严格按照常用粗牙螺栓的头部比例建模，头部厚度和螺杆直径的比例符合常规紧固件的力学设计要求，既不会因为头部过薄导致拧紧时头部剪切断裂，也不会因为头部过厚造成材料浪费、安装空间占用过大。

　　螺杆部分采用全牙设计，和半牙螺栓不同，全牙结构的螺栓适合用于被连接件总厚度较大、需要螺母在螺杆全行程内调整锁紧位置的场景，比如两层厚度差异较大的板材拼接，或者需要加装弹簧垫圈、平垫圈多个垫片的安装工况，全牙的设计能保证螺母在整个螺杆长度范围内都能获得完整的螺纹啮合强度，不会出现无牙段卡滞、啮合牙数不足导致的连接失效。建模时螺纹部分没有采用简化的贴图示意，而是按照普通公制粗牙螺纹的牙型角、螺距参数做了实体切除，牙顶和牙底的过渡圆角也做了还原，这部分细节在做有限元受力分析、装配干涉检查的时候非常关键，很多简化模型在模拟螺纹啮合应力的时候，会因为牙型细节缺失导致应力计算结果偏差过大，无法指导实际的强度校核。

　　从安装边界来看，这个螺栓的六角头驱动面和螺杆轴线的垂直度做了严格约束，实际生产中这个垂直度公差直接影响拧紧时的受力均匀性，如果驱动面歪斜，拧紧过程中螺栓会受到附加的弯曲应力，很容易在螺杆和头部衔接的位置发生断裂，也就是工程上常说的掉头失效。模型里螺杆末端做了45度的倒角处理，这个细节不是为了美观，而是装配时能快速对准螺母的螺纹孔，尤其是在盲孔安装、视线受阻的装配场景里，端部倒角能大幅降低螺纹对中的难度，减少螺纹错牙导致的牙型损伤。

　　在不同的应用场景里，这类螺栓的选型逻辑也有区别：在有振动的工况下，比如振动输送机、冲压设备的连接件，全牙结构的螺栓因为螺纹啮合长度更长，配合防松螺母使用时的防松效果要优于同规格半牙螺栓；在需要经常拆装的维护场景，外六角头的结构适配普通开口扳手、套筒、梅花扳手等多种通用工具，不需要专用的拆装工具，现场运维的便利性远高于内六角、圆头等其他头型的螺栓。建模过程中也考虑了不同表面处理的结构适配性，比如如果是镀锌处理的螺栓，螺纹的中径尺寸预留了镀层厚度的公差空间，不会因为镀层堆积导致螺母无法拧入；如果是发黑处理的螺栓，表面粗糙度的设置也符合紧固件表面处理后的实际状态，在做装配体渲染的时候能还原出真实的金属质感。

　　很多设计人员在选型时容易忽略螺栓头部和被连接件的接触面积，这个模型的六角头支撑面做了平整处理，没有多余的凸起或凹陷，拧紧时支撑面的压强分布均匀，不会因为局部压强过大压伤被连接件的表面，尤其是在连接铝合金、工程塑料等强度较低的材质时，平整的支撑面能配合平垫圈分散压紧力，避免被连接件表面出现压痕甚至开裂。螺杆部分的同轴度也做了约束，整根螺杆的轴线和六角头的中心轴线重合度偏差控制在合理范围内，装配时不会出现螺杆偏斜、螺纹孔单边受力的情况，能保证连接副的受力均匀，延长整个连接结构的使用寿命。
